Как самому продиагностировать датчики ABS
На страницу Пред.  1, 2

Начать новую тему   Ответить на тему    Список форумов Украинский клуб любителей FIAT / CLUB UCRAINO TIFOSO DELLA FIAT -> FIAT Fiorino, FIAT QUBO
Предыдущая тема :: Следующая тема
Автор Сообщение
folkon84
Amico


Amico

Возраст: 35
Знак зодиака: Весы
Зарегистрирован: 21.06.2013
Сообщения: 25
Откуда: РБ, Минск

Авто: Fiat Fiorino 1.4 бензин

СообщениеДобавлено: Пн Дек 02, 2019 23:19    Заголовок сообщения: Ответить с цитатой

CreAtoR
Не убеждаю, а пытаюсь понять, почему не работает Smile

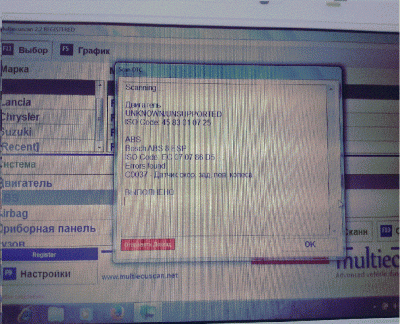

К сожалению найти информацию по системе сложно. И в данном случае выложил не информацию по хундаю, а информацию по система Bosch ABS 8 ESP, которая просто описана в техничке по хундаю. Добавлю еще один нюанс - будучи неуверенным, что это активный датчик, проверил его и как пассивный - то есть сопротивление, но тоже ничего не нащупал. Проверял на рабочем датчике.



 Описание:
 Размер:  469.26 KB
 Просмотрено:  17 раз(а)



Вернуться к началу
Посмотреть профиль Отправить личное сообщение
CreAtoR
Италоманьячище


Италоманьячище

Возраст: 39
Знак зодиака: Весы
Зарегистрирован: 05.11.2010
Сообщения: 24120
Откуда: Одеса

Авто: Fiat Ritmo60L(138В3.048) Lancia Dedra(835A8.046)

СообщениеДобавлено: Пн Дек 02, 2019 23:41    Заголовок сообщения: Ответить с цитатой

folkon84
Я бы проверял так: щупы в параллель датчика, прибор в режиме вольтажа, включаем зажигание и рукой крутим колесо, а гла при этом лежит на экране прибора.
Шото, да должно показать.
Это первичная проверка, базовый уровень для понимания "как проверять".
Высунутый с цапфы датчик, по идее, должен реагировать на приближение металла/магнита - это вторичная проверка на вшивость.

Когда машину починим - можно будет спокойно дискутировать на тему различных видов датчиков, систем и прочих эффектов Холда Smile

_________________
СТО :ЕЖ - диагностика, ремонт и печеньки ^-^
FIAT, Lancia, AR и не итальянские авто.
т. О9З-О64-28-О6
т. О99-ОЧI-ЧЧ-Ч2
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
zbuduna
Италоманьячище


Италоманьячище

Возраст: 27
Знак зодиака: Дева
Зарегистрирован: 26.02.2011
Сообщения: 4076
Откуда: Рiвне

Авто: YRV

СообщениеДобавлено: Вт Дек 03, 2019 08:12    Заголовок сообщения: Ответить с цитатой

Якщо ТС має компутор, то нехай поміняє місцями задні датчики і ще раз прочитає помилки
_________________
Fiat Uno Rosso Corsa 1.7d 87' > квадроцикли > Uno Turbo mk2 90' > Тoyota Yaris Verso 1.4d4d 03' Rosso)) > YRV
098-715-69-60
BSV-сервіс, Червоногірська 12а
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
Александр Васильевич
Италоманьячище


Италоманьячище

Возраст: 20
Знак зодиака: Козерог
Зарегистрирован: 21.05.2007
Сообщения: 15010
Откуда: Одесса

Авто: Фиат Сиена

СообщениеДобавлено: Вт Дек 03, 2019 08:24    Заголовок сообщения: Ответить с цитатой

Такого быть не может- даже ДХ тестером хоть как, не в одном положении щупов, так в другом, а что-то должен показать, хоть между двумя из трех проводов, если они там есть. А индукционный- тем более. На каком пределе омметра проверялись провода, идущие в датчику?
А картинка с ДХ у Хуньки- не новость. Все зависит от разработчиков и электроники- там, где большие линейные скорости, например венец маховика, преспокойно работает ИД, где меньше- ДХ, тот же шкив на переднем носке КВ, основная функция которого- получение требуемого количества и формы импульсов.
Для АБС такое не требуется, там наличие перфорированного диска или наклейки с магнитной зёброй на подшипник или ступицу вполне достаточно.

_________________
Если тебе лизнули зад, не расслабляйся – это смазка!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
folkon84
Amico


Amico

Возраст: 35
Знак зодиака: Весы
Зарегистрирован: 21.06.2013
Сообщения: 25
Откуда: РБ, Минск

Авто: Fiat Fiorino 1.4 бензин

СообщениеДобавлено: Вт Дек 03, 2019 10:46    Заголовок сообщения: Ответить с цитатой

Спасибо за варианты диагностики. Начну с параллельного подключения для измерения напряжения, затем последовательно попытаюсь посмотреть изменения силы тока. Ну и в конец поменяю датчики местами и прочитаю ошибки. Отпишусь о результатах диагностики )
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Александр Васильевич
Италоманьячище


Италоманьячище

Возраст: 20
Знак зодиака: Козерог
Зарегистрирован: 21.05.2007
Сообщения: 15010
Откуда: Одесса

Авто: Фиат Сиена

СообщениеДобавлено: Вт Дек 03, 2019 10:54    Заголовок сообщения: Ответить с цитатой

Откуда там сила тока???
_________________
Если тебе лизнули зад, не расслабляйся – это смазка!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
folkon84
Amico


Amico

Возраст: 35
Знак зодиака: Весы
Зарегистрирован: 21.06.2013
Сообщения: 25
Откуда: РБ, Минск

Авто: Fiat Fiorino 1.4 бензин

СообщениеДобавлено: Вт Дек 03, 2019 11:00    Заголовок сообщения: Ответить с цитатой

Александр Васильевич
Проверяю все варианты Smile. Если предположить, что это активный датчик, то, исходя из моего сообщения от Дек 02, 2019 в 23:03 с выложенной картинкой активного датчика, выходным сигналом является нижнее и верхнее значение силы тока .
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Александр Васильевич
Италоманьячище


Италоманьячище

Возраст: 20
Знак зодиака: Козерог
Зарегистрирован: 21.05.2007
Сообщения: 15010
Откуда: Одесса

Авто: Фиат Сиена

СообщениеДобавлено: Вт Дек 03, 2019 11:29    Заголовок сообщения: Ответить с цитатой

ОТНОСИТЕЛЬНО ЧЕГО??? Как можно по двум проводам и подавать обязательное для любого ДХ питание, и снимать сигнал?
Это напоминает однопроводный звонок для калитки.
На той части разъема, что идет к ЭБУ есть постоянное напряжение на любой паре проводов? Сколько вольт?
Впрочем, я увлекся...

_________________
Если тебе лизнули зад, не расслабляйся – это смазка!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
folkon84
Amico


Amico

Возраст: 35
Знак зодиака: Весы
Зарегистрирован: 21.06.2013
Сообщения: 25
Откуда: РБ, Минск

Авто: Fiat Fiorino 1.4 бензин

СообщениеДобавлено: Вт Дек 03, 2019 11:35    Заголовок сообщения: Ответить с цитатой

Цитата:
На той части разъема, что идет к ЭБУ есть постоянное напряжение на любой паре проводов? Сколько вольт?

Как не пытался что-то нащупать на неисправном контуре(левая сторона) и для сравнения на исправном (правая сторона в направлении ЭБУ), ничего не увидел. На данный момент предполагаю, что, из-за очень тонких штекеров разъема где-то был неконтакт.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Александр Васильевич
Италоманьячище


Италоманьячище

Возраст: 20
Знак зодиака: Козерог
Зарегистрирован: 21.05.2007
Сообщения: 15010
Откуда: Одесса

Авто: Фиат Сиена

СообщениеДобавлено: Вт Дек 03, 2019 11:51    Заголовок сообщения: Ответить с цитатой

Кстати, в упомянутой Хуньке датчик скорости, он же и АБС таки с тремя проводами.
_________________
Если тебе лизнули зад, не расслабляйся – это смазка!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
folkon84
Amico


Amico

Возраст: 35
Знак зодиака: Весы
Зарегистрирован: 21.06.2013
Сообщения: 25
Откуда: РБ, Минск

Авто: Fiat Fiorino 1.4 бензин

СообщениеДобавлено: Вт Дек 03, 2019 12:57    Заголовок сообщения: Ответить с цитатой

Александр Васильевич
Можно подтверждение? Если что ссылка полная с презенташки, откуда выдергивал картинки http://www.myshared.ru/slide/885225/
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Александр Васильевич
Италоманьячище


Италоманьячище

Возраст: 20
Знак зодиака: Козерог
Зарегистрирован: 21.05.2007
Сообщения: 15010
Откуда: Одесса

Авто: Фиат Сиена

СообщениеДобавлено: Вт Дек 03, 2019 13:10    Заголовок сообщения: Ответить с цитатой

1- я уже не в том возрасте, чтобы просто так свистеть.

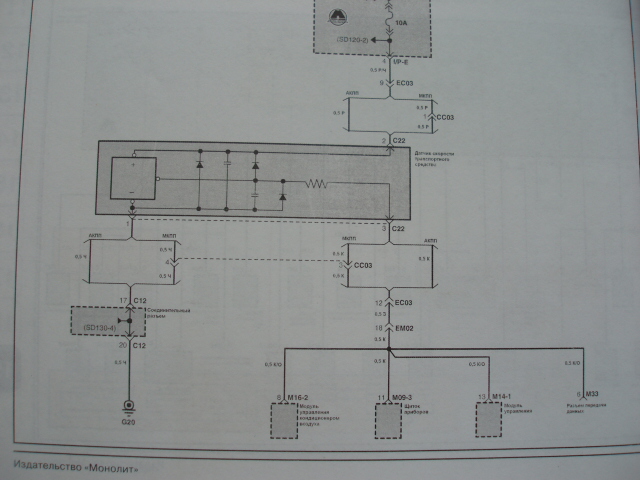

2- вот фото из альбома по ТО и ремонту Хунек 1,4 и 1,6 с и без АБС. В простой версии все тот же ДХ исполняет роль датчика скорости, в богатой- ДС и АБС: тут вам и питание + и -, тут и сигнальный провод из серенького прямоугольничка, который и есть ДС, если один, он же датчик АБС, если все 4.
Как говорил Леонов в "Полосатом рейсе"- хотите верьте, хотите нет.



 Описание:
 Размер:  143.82 KB
 Просмотрено:  16 раз(а)




_________________
Если тебе лизнули зад, не расслабляйся – это смазка!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
ksv
Италоманьячище


Италоманьячище

Возраст: 40
Знак зодиака: Овен
Зарегистрирован: 21.09.2006
Сообщения: 3282
Откуда: Киев

Авто: AR146 1.4TS / Leaf 13 S+

СообщениеДобавлено: Вт Дек 03, 2019 14:31    Заголовок сообщения: Ответить с цитатой

У Ліфа такий же по конструктиву сенсор. Дійсно на базі хола, і дісно 2 проводи. 3-й контакт це масса через обміднений отвір кріплення.


Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Александр Васильевич
Италоманьячище


Италоманьячище

Возраст: 20
Знак зодиака: Козерог
Зарегистрирован: 21.05.2007
Сообщения: 15010
Откуда: Одесса

Авто: Фиат Сиена

СообщениеДобавлено: Вт Дек 03, 2019 14:40    Заголовок сообщения: Ответить с цитатой

Вореанд, але треба, щоб між точкою кріплення датчика та мінусом ЕБУ завжди був надійний контакт.
В такому випадку повинна бути напруга між отим кільцем- -12(маса) та одним з контактів в кабельній частині конектора.

_________________
Если тебе лизнули зад, не расслабляйся – это смазка!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
folkon84
Amico


Amico

Возраст: 35
Знак зодиака: Весы
Зарегистрирован: 21.06.2013
Сообщения: 25
Откуда: РБ, Минск

Авто: Fiat Fiorino 1.4 бензин

СообщениеДобавлено: Вт Дек 03, 2019 15:34    Заголовок сообщения: Ответить с цитатой

Про обмедненный контакт даже и не подумал, хотя на картинках он явно виден. Спасибо большое всем, теперь понятно почему на исправном и неисправном контуре не видел напряжения. Буду первым делом проверять напряжение между контактом и одним из штырей разъема, который смотрит в сторону блока абс. Отпишусь отдельно, когда проверю.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
