 Добавлено: Сб Май 11, 2013 09:33 Заголовок сообщения: |
 |
|
| Freeman_81 писал(а): | Помогите пожалуйста разобрать такой замок,т.е. укажите какие на нём заклёпки рассверливать и как обратно, заклепать или как? А то мой водительский стал громко трещать пару секунд при срабатывании центрального замка на закрытие, но закрывает. При открытии всё ГУТ. СПАСИБО!!!
| ДИМА ТЕМПРА 1.6 писал(а): |
  |
|
Неужели такой замок никому не доводилось разбирать?
_________________
1993г. SPI Motronic MA1.7 ZFA15900007551676 |
|
| Вернуться к началу |
|
 |
Godly
Amico
Возраст: 39
Знак зодиака:
Зарегистрирован: 13.02.2013
Сообщения: 12
Откуда: Рузаевка
Авто: Fiat Tempra 1.6
|
| Добавлено: Вс Май 12, 2013 23:32 Заголовок сообщения: |
|
|
| Я разбирал, и фото есть по ремонту )
|
|
| Вернуться к началу |
|
|
Godly
Amico
Возраст: 39
Знак зодиака:
Зарегистрирован: 13.02.2013
Сообщения: 12
Откуда: Рузаевка
Авто: Fiat Tempra 1.6
|
| Добавлено: Пн Май 13, 2013 00:08 Заголовок сообщения: |
|
|

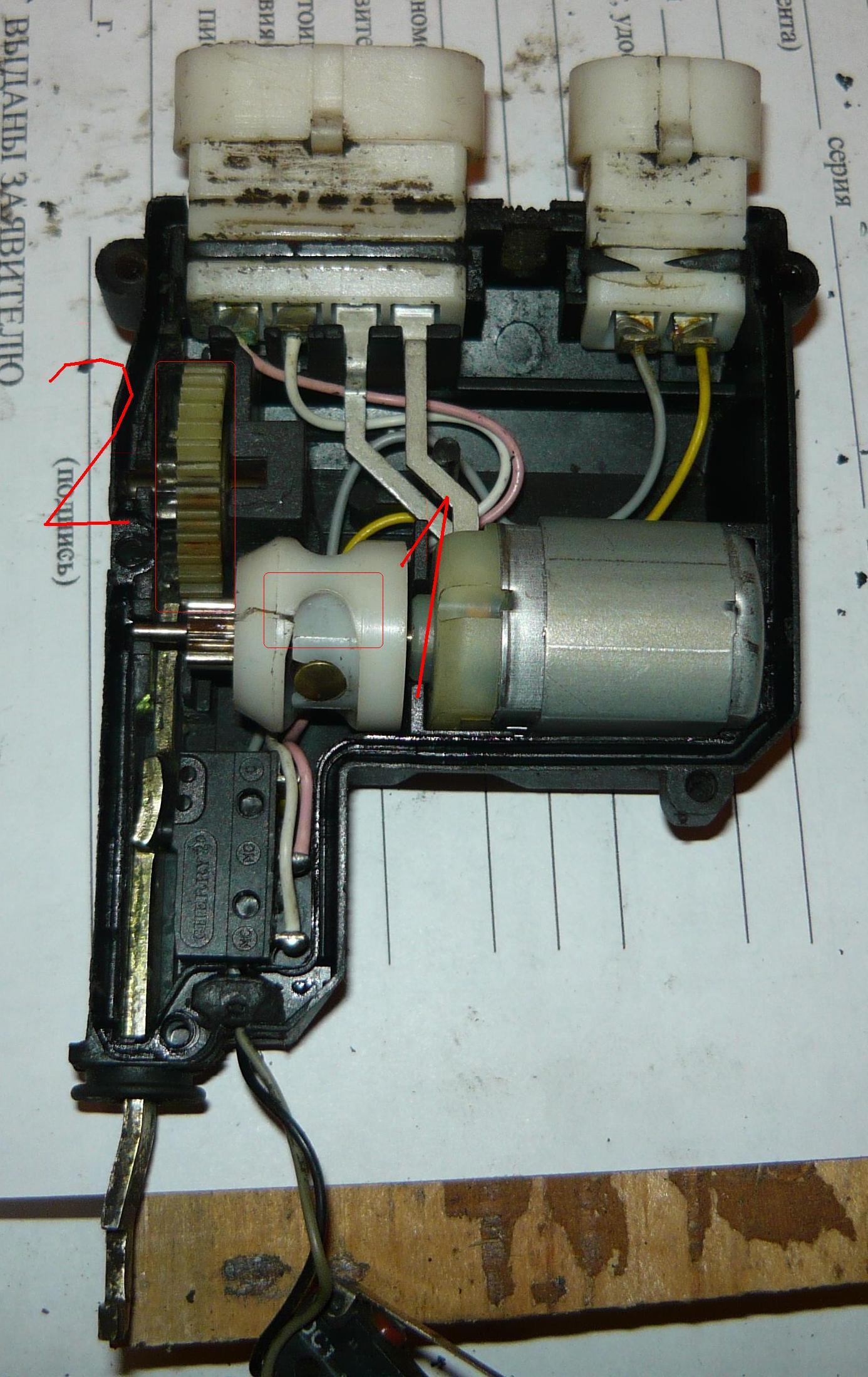

Скорее всего у тебя стираются пазы в муфте 1 или зубья на шестерне 2. У себя я обнаружил трещину на муфте и небольшую выработку в пазах, но закрывается пока нормально.
| Описание: |
|
| Размер: |
363.62 KB |
| Просмотрено: |
727 раз(а) |
|
| Описание: |
| Чтобы вскрыть замок нужно снять пружину, высверлить заклепки 1, отогнуть пластину 2 и сточить расклепанную часть 3 |
|
| Размер: |
409.77 KB |
| Просмотрено: |
777 раз(а) |
|
|
|
| Вернуться к началу |
|
|
Godly
Amico
Возраст: 39
Знак зодиака:
Зарегистрирован: 13.02.2013
Сообщения: 12
Откуда: Рузаевка
Авто: Fiat Tempra 1.6
|
| Добавлено: Пн Май 13, 2013 00:26 Заголовок сообщения: |
|
|
Снимается механизм замка, неперепутай расположение внутренних элементов. Проще всего при сборке бывшие заклепки прихватить. Я себе сделал разборный вариант на винтах, но нужен токарь.
| Описание: |
|
| Размер: |
434.51 KB |
| Просмотрено: |
632 раз(а) |
|
| Описание: |
|
| Размер: |
411.35 KB |
| Просмотрено: |
604 раз(а) |
|
| Описание: |

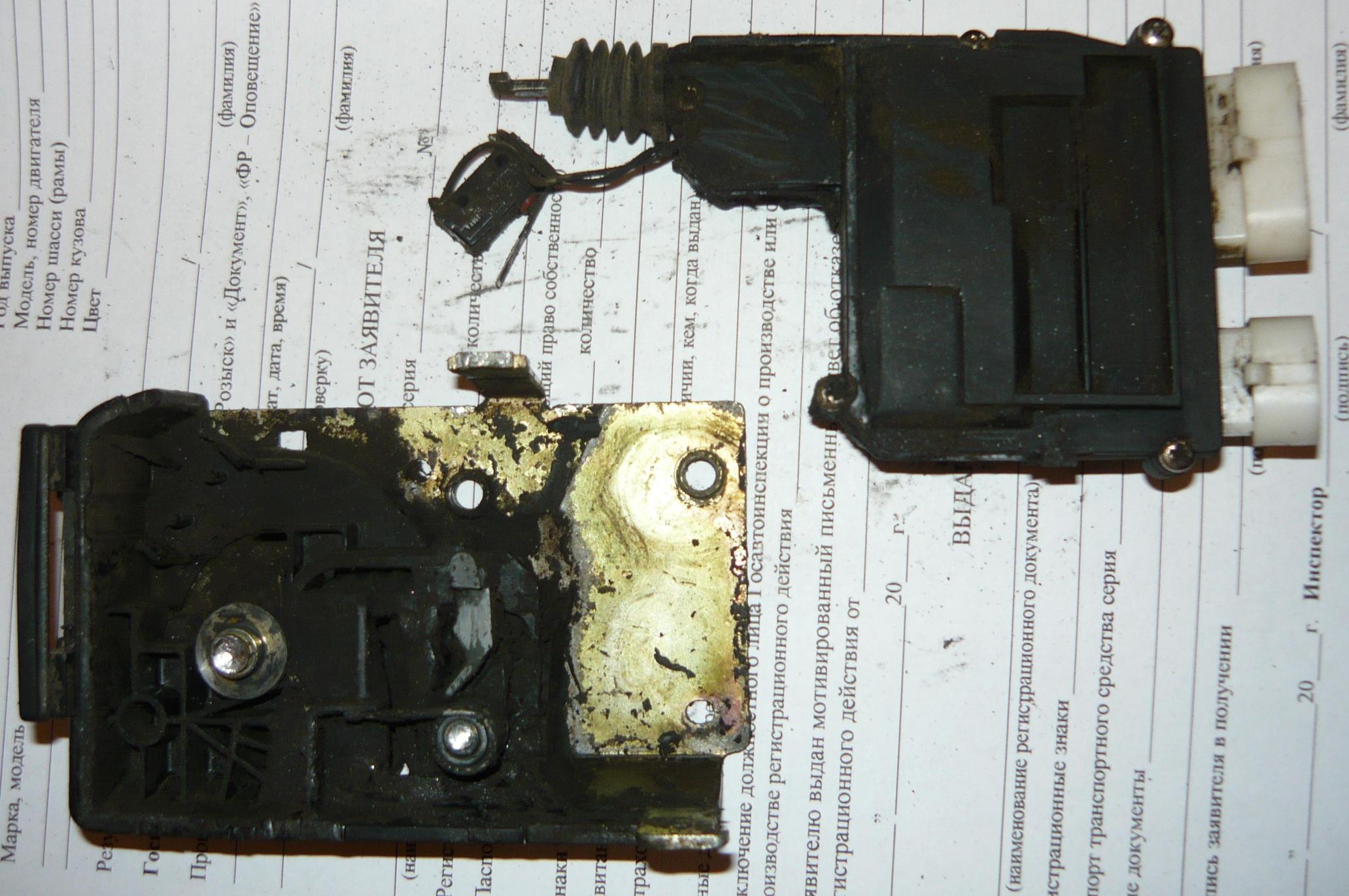

| и снимается электропривод |
|
| Размер: |
302 KB |
| Просмотрено: |
589 раз(а) |
|
|
|
| Вернуться к началу |
|
|
Godly
Amico
Возраст: 39
Знак зодиака:
Зарегистрирован: 13.02.2013
Сообщения: 12
Откуда: Рузаевка
Авто: Fiat Tempra 1.6
|
| Добавлено: Пн Май 13, 2013 01:28 Заголовок сообщения: |
|
|
Фото
| Описание: |
| Высверлил оси с двух сторон |
|
| Размер: |
300.53 KB |
| Просмотрено: |
529 раз(а) |
|
| Описание: |
|
| Размер: |
373.7 KB |
| Просмотрено: |
522 раз(а) |
|
| Описание: |

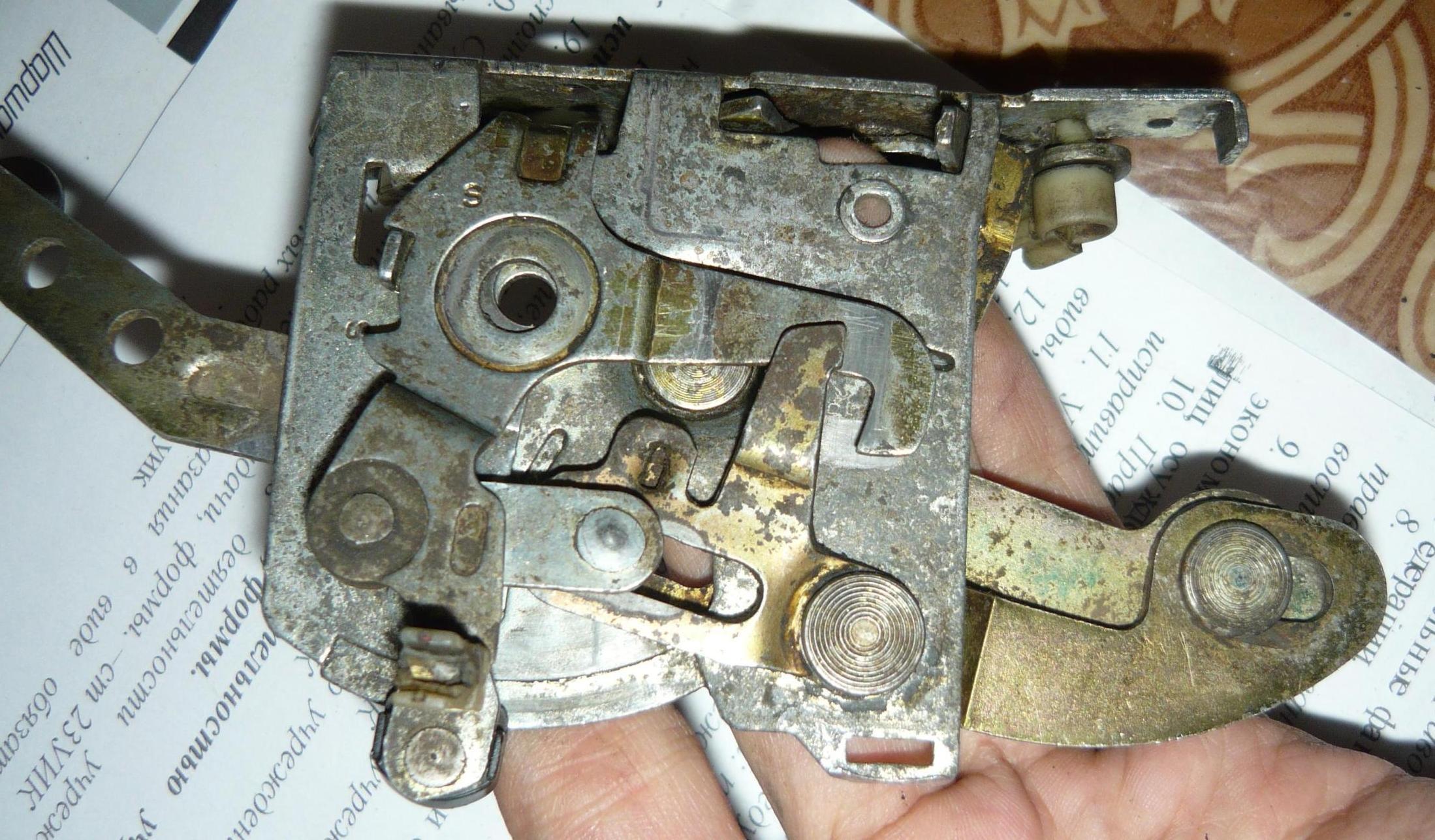

| Еще были изношены дет. 1 и 2, из-за этого дверь при закрытии отскакивала назад, а при езде открывалась на один щелчок, если не нажмешь на кнопку блокировки дверей сверху. Нужно наварить металла на кончики и обточить. |
|
| Размер: |
386.79 KB |
| Просмотрено: |
629 раз(а) |
|
| Описание: |
| Если возникла такая проблема, необязательно вскрывать весь замок, достаточно вскрыть заклепки с другой стороны, а после ремонта прихватить их |
|
| Размер: |
424 KB |
| Просмотрено: |
440 раз(а) |
|
| Описание: |

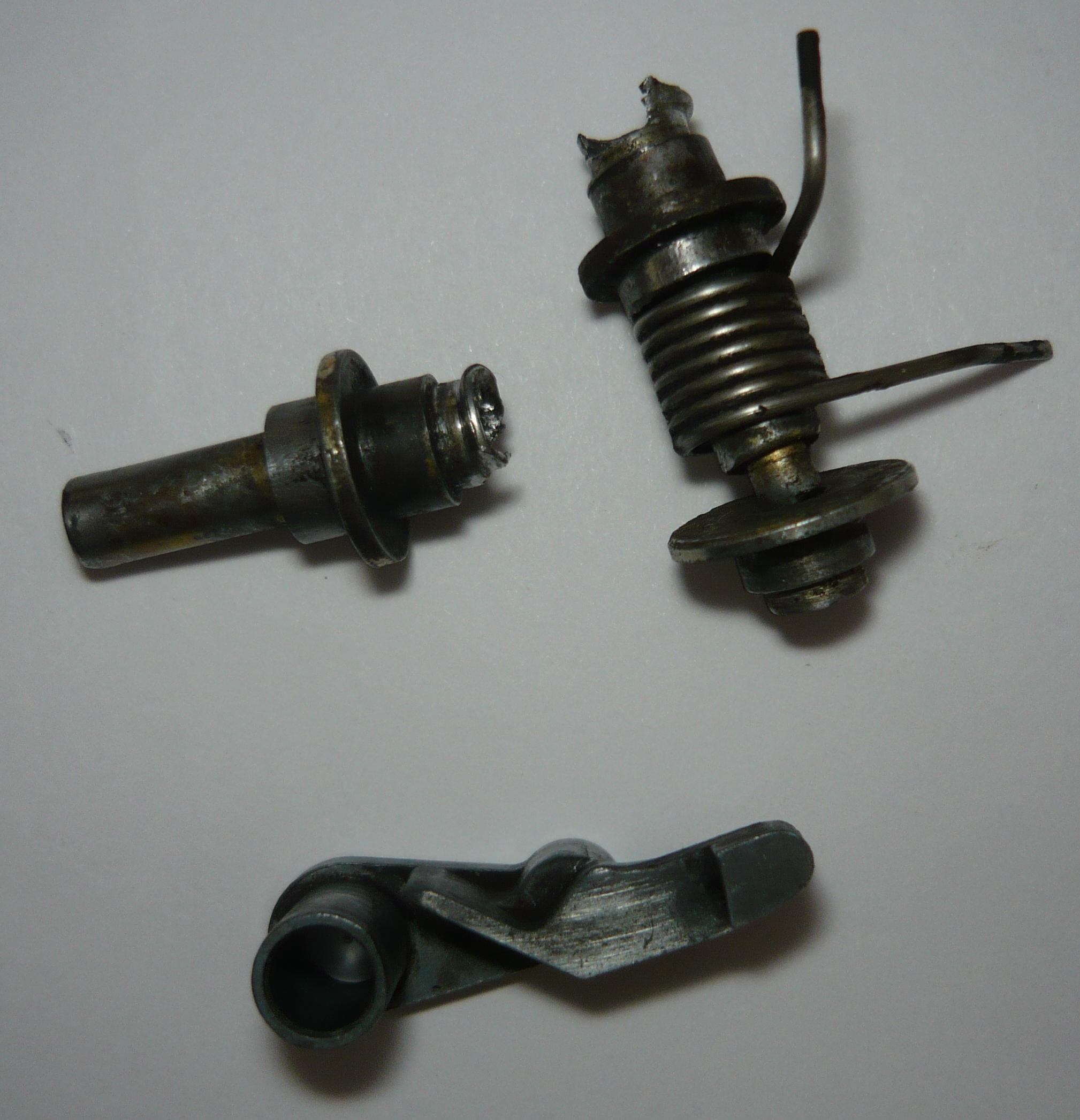

| Внутри осей мне просверлили отверстия и нарезали резьбу М4, также был сделан винт с переходом под верхнюю шайбу |
|
| Размер: |
122.89 KB |
| Просмотрено: |
391 раз(а) |
|
Последний раз редактировалось: Godly (Вт Май 14, 2013 14:14), всего редактировалось 1 раз |
|
| Вернуться к началу |
|
|
Godly
Amico
Возраст: 39
Знак зодиака:
Зарегистрирован: 13.02.2013
Сообщения: 12
Откуда: Рузаевка
Авто: Fiat Tempra 1.6
|
| Добавлено: Пн Май 13, 2013 01:31 Заголовок сообщения: |
|
|
Фото
| Описание: |
|
| Размер: |
399.63 KB |
| Просмотрено: |
601 раз(а) |
|
| Описание: |
| При нажатии на кнопку открывания двери снаружи или за рычаг внутри дверь открывалась с трудом, иногда нужно было дергать ее. Происходило это из-за выработки деталей. Чтобы этого избежать не надо ничего подкладывать под кнопку, думаю это мало поможет, ... |
|
| Размер: |
413.27 KB |
| Просмотрено: |
664 раз(а) |
|
| Описание: |
| ... надо на пару миллиметров отогнуть язычок (отмечен на предыдущей фотке), чтоб увеличить ход рычага. |
|
| Размер: |
443.86 KB |
| Просмотрено: |
654 раз(а) |
|
Последний раз редактировалось: Godly (Вт Май 14, 2013 14:21), всего редактировалось 2 раз(а) |
|
| Вернуться к началу |
|
|
Godly
Amico
Возраст: 39
Знак зодиака:
Зарегистрирован: 13.02.2013
Сообщения: 12
Откуда: Рузаевка
Авто: Fiat Tempra 1.6
|
| Добавлено: Пн Май 13, 2013 01:37 Заголовок сообщения: |
|
|
После проделанных операций замок стал нормально работать!!!
Последний раз редактировалось: Godly (Вт Май 14, 2013 14:20), всего редактировалось 1 раз |
|
| Вернуться к началу |
|
|
Choice
Amico
Возраст: 38
Знак зодиака:
Зарегистрирован: 06.10.2010
Сообщения: 22
Откуда: Одесса
Авто: Tempra 1.6
|
|
| Вернуться к началу |
|
|
AndrewR
Италоманьячище
Возраст: 50
Знак зодиака:
Зарегистрирован: 18.03.2013
Сообщения: 1812
Откуда: Диканька
Авто: Tipo 1.6 '88 (149C2.046, GM Delco SPI, пропан-2)
|
| Добавлено: Вт Май 14, 2013 12:47 Заголовок сообщения: |
|
|
| Choice писал(а): | | заметил печальную мелочь очень похожую по описаниям AndrewR |
Да, это именно оно. Изготовить, в принципе, особого труда не составит - берём кусок подходящей пластмассы, бормашинку и пилим. Но мне было то ли лень, то ли я пластмассу сходу не нашёл... Потому просто повесил снаружи обычный привод ЦЗ, а моторчик внутри замка отключил.
|
|
| Вернуться к началу |
|
|
Freeman_81
Amico
Возраст: 43
Знак зодиака:
Зарегистрирован: 08.09.2010
Сообщения: 43
Откуда: Белорусь
Авто: FIAT TEMPRA 1,6 1993г. SPI Motronic MA1.7 ZFA15900007551676
|
| Добавлено: Вт Май 14, 2013 17:03 Заголовок сообщения: |
|
|
Godly
Огромное тебе СПАСИБО за подробный фотоотчёт!!!!!! Я думал заняться замком, но не знал, что может понадобиться в процессе разборки и его сборке. Теперь как есть подробный фотоотчёт, можно и в бой.
_________________
1993г. SPI Motronic MA1.7 ZFA15900007551676 |
|
| Вернуться к началу |
|
|
Choice
Amico
Возраст: 38
Знак зодиака:
Зарегистрирован: 06.10.2010
Сообщения: 22
Откуда: Одесса
Авто: Tempra 1.6
|
| Добавлено: Вт Май 14, 2013 23:31 Заголовок сообщения: |
|
|
| AndrewR писал(а): | | Choice писал(а): | | заметил печальную мелочь очень похожую по описаниям AndrewR |
Да, это именно оно. Изготовить, в принципе, особого труда не составит - берём кусок подходящей пластмассы, бормашинку и пилим. Но мне было то ли лень, то ли я пластмассу сходу не нашёл... Потому просто повесил снаружи обычный привод ЦЗ, а моторчик внутри замка отключил. |
А как колхозится эти "обычные привода ЦЗ"? я тут не видел такого варианта решения проблемы
|
|
| Вернуться к началу |
|
|
=aleks=
Италоманьячище
Возраст: 48
Знак зодиака:
Зарегистрирован: 06.10.2009
Сообщения: 8633
Откуда: Харьков
Авто: была Tempra2.0 теперьTоyota carina-e 93 1.6
|
| Добавлено: Вт Май 14, 2013 23:50 Заголовок сообщения: |
|
|
Choice
ставишь универсальные привода и забываешь на очень долго проблему с цз!!
_________________
Бортовик Темпра |
|
| Вернуться к началу |
|
|
Godly
Amico
Возраст: 39
Знак зодиака:
Зарегистрирован: 13.02.2013
Сообщения: 12
Откуда: Рузаевка
Авто: Fiat Tempra 1.6
|
| Добавлено: Ср Май 15, 2013 00:31 Заголовок сообщения: |
|
|
Choice
В интернете нашел фотку, только на переднюю дверь
| Описание: |
|
| Размер: |
128.75 KB |
| Просмотрено: |
915 раз(а) |
|
|
|
| Вернуться к началу |
|
|
Choice
Amico
Возраст: 38
Знак зодиака:
Зарегистрирован: 06.10.2010
Сообщения: 22
Откуда: Одесса
Авто: Tempra 1.6
|
| Добавлено: Ср Май 15, 2013 17:22 Заголовок сообщения: |
|
|
Godly
=aleks=
Спасибо! Хороший вариант.
|
|
| Вернуться к началу |
|
|
=aleks=
Италоманьячище
Возраст: 48
Знак зодиака:
Зарегистрирован: 06.10.2009
Сообщения: 8633
Откуда: Харьков
Авто: была Tempra2.0 теперьTоyota carina-e 93 1.6
|
| Добавлено: Ср Май 15, 2013 18:23 Заголовок сообщения: |
|
|
Choice
совет!!
вот на фотки место соеденения тяг цз.на самих тягах натфелем пропилы по 1 мм под шурупы сделай!!
