Магнитола UConnect5 на Fiat 500E


Начать новую тему   Ответить на тему    Список форумов Український клуб фанів FIAT / CLUB UCRAINO TIFOSO DELLA FIAT -> FIAT Punto, FIAT Grande Punto, Fiat 500
Предыдущая тема :: Следующая тема
Автор Сообщение
GrayCat
Италофан


Италофан

Возраст: 54
Знак зодиака: Козерог
Зарегистрирован: 17.07.2019
Сообщения: 120
Откуда: между степью и морем

Авто: Fiat 500e

СообщениеДобавлено: Пн Фев 14, 2022 14:05    Заголовок сообщения: Магнитола UConnect5 на Fiat 500E Ответить с цитатой

На нашем Fiat 500E недавно сдохла штатная магнитола UConnect5. Жена говорит, какое-то время она подглючивала, и в какой-то момент перестала загружаться. При включении экран засвечивается, висит логотип Fiat, и всё, так и висит. На зажигание фар реагирует -- подсветку кнопок включает. На кнопку включения -- иногда тоже реагирует, но не всегда.

Такое впечатление, что то ли прошивка испортилась, то ли какой-то из периферийных модулей не может проинициализироваться...

В связи с этим, была куплена новая Andriod-магнитола у китайцев, про неё потом сделаю отдельную тему. Ну а родной Uconnect попробовал разобрать.

Для разборки нужна "звёздочка" T8.



 Описание:
Плата - низ 2
 Размер:  459.95 KB
 Просмотрено:  88 раз(а)




 Описание:
Плата - низ 1
 Размер:  492.19 KB
 Просмотрено:  89 раз(а)




_________________
Gray©at
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
GrayCat
Италофан


Италофан

Возраст: 54
Знак зодиака: Козерог
Зарегистрирован: 17.07.2019
Сообщения: 120
Откуда: между степью и морем

Авто: Fiat 500e

СообщениеДобавлено: Пн Фев 14, 2022 14:10    Заголовок сообщения: Ответить с цитатой

Чтобы снять плату, нужно отключить вентилятор, шлейфы на мордочку (там один разъём с "выдвижным" фиксатором, а второй с "откидным"). Большой "главный" разъём входит в эдакие "салазки" в корпусе, его нужно аккуратно вытягивать.


 Описание:
Плата -- верх 1
 Размер:  445.47 KB
 Просмотрено:  80 раз(а)




 Описание:
Плата -- верх 2
 Размер:  474.66 KB
 Просмотрено:  81 раз(а)




 Описание:
Плата - верх 3
 Размер:  420.14 KB
 Просмотрено:  78 раз(а)




 Описание:
Разбор
 Размер:  435.61 KB
 Просмотрено:  78 раз(а)




_________________
Gray©at
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
GrayCat
Италофан


Италофан

Возраст: 54
Знак зодиака: Козерог
Зарегистрирован: 17.07.2019
Сообщения: 120
Откуда: между степью и морем

Авто: Fiat 500e

СообщениеДобавлено: Пн Фев 14, 2022 14:19    Заголовок сообщения: Ответить с цитатой

Идентификационная табличка на радиомодуле, и усилитель мощности. Вопреки "элементарной логике" -- раз есть внешний усилитель, то из "головы" выходит линейный уровень -- довольно мощная микросхема тут есть! Но, оказывается, TDA7563A -- это такая ужжжасно умная микруха, которая общается с процессором по I2C, отдаёт ему диагностику всего что только можно придумать, и ещё исполняет команды от хоста. В том числе, есть режим "линейного выхода" -- малое усиление всего в 12 дБ. Видимо, базовый агрегат универсальный (для всяких Доджей и прочих Джипов), и он сам определяет, включать ли ему мощный выход или "линейный".


 Описание:
Табличка
 Размер:  92 KB
 Просмотрено:  83 раз(а)




 Описание:
Плата под усилителем
 Размер:  272.31 KB
 Просмотрено:  90 раз(а)




 Описание:
Усилитель мощности
 Размер:  315.29 KB
 Просмотрено:  91 раз(а)




_________________
Gray©at
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
GrayCat
Италофан


Италофан

Возраст: 54
Знак зодиака: Козерог
Зарегистрирован: 17.07.2019
Сообщения: 120
Откуда: между степью и морем

Авто: Fiat 500e

СообщениеДобавлено: Пн Фев 14, 2022 14:24    Заголовок сообщения: Ответить с цитатой

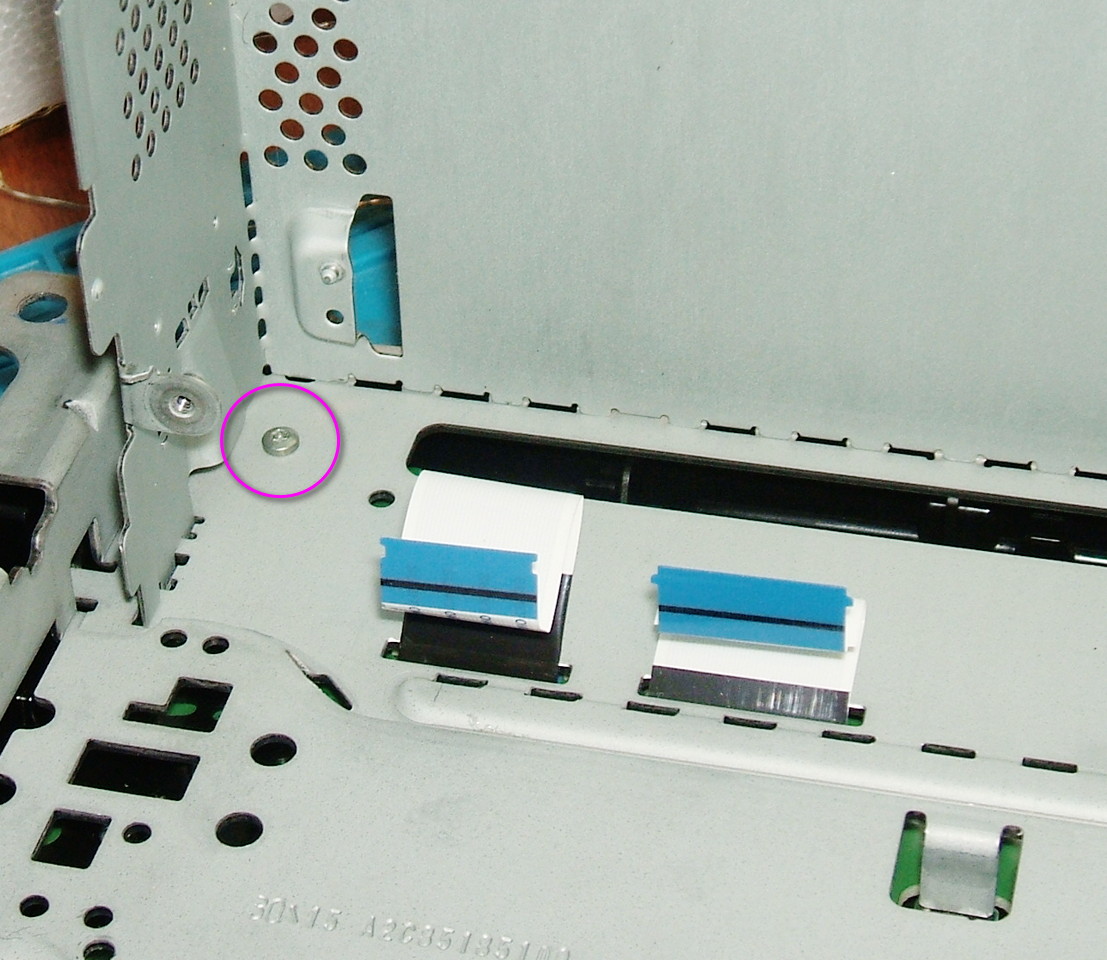

Чтобы добраться до "мордочки", нужно сначала снять вентилятор -- он тут на резиновых "стойках". Тогда можно подлезть к паре шурупчиков, остальные саморезы тоже выкрутить, и потом просто снять с защёлок лицевую панель:


 Описание:
Шурупчик
 Размер:  231.35 KB
 Просмотрено:  81 раз(а)




 Описание:
Саморезик
 Размер:  130.38 KB
 Просмотрено:  80 раз(а)




 Описание:
Снятая
 Размер:  356.79 KB
 Просмотрено:  74 раз(а)




 Описание:
Снято
 Размер:  380.35 KB
 Просмотрено:  74 раз(а)




_________________
Gray©at
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
GrayCat
Италофан


Италофан

Возраст: 54
Знак зодиака: Козерог
Зарегистрирован: 17.07.2019
Сообщения: 120
Откуда: между степью и морем

Авто: Fiat 500e

СообщениеДобавлено: Пн Фев 14, 2022 14:26    Заголовок сообщения: Ответить с цитатой

Шлейфы на мордочке, и микросхемы. Дальше я разбирать не стал...


 Описание:
Шлейфы
 Размер:  350.7 KB
 Просмотрено:  101 раз(а)




 Описание:
Микросхемы
 Размер:  353.99 KB
 Просмотрено:  93 раз(а)




 Описание:
Лицевая панель
 Размер:  410.75 KB
 Просмотрено:  81 раз(а)




_________________
Gray©at
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
GrayCat
Италофан


Италофан

Возраст: 54
Знак зодиака: Козерог
Зарегистрирован: 17.07.2019
Сообщения: 120
Откуда: между степью и морем

Авто: Fiat 500e

СообщениеДобавлено: Пн Фев 14, 2022 14:41    Заголовок сообщения: Ответить с цитатой

Проблема с этим UConnect5 в том, что включиться он "захочет" только после того, как по CAN-шине придёт команда про "зажигание". В "обычных" магнитолах был раньше сигнал ACC, подавался после "замка зажигания". В новой Андроид-магнитоле, кстати, такой сигнал тоже есть, и его генерирует коробочка "CAN-мост", входящая в комплект. Так что там можно подать 12В куда надо, и запустить магнитолу на столе.

С UConnect5 такое не прокатит. Включится только в автомобиле, ну или если придумать какой-то CAN-эмулятор, который зальёт ему в порт нужные пакеты.

Попробовал хотя бы просто подать +12В. Выключенное устройство сожрало 0.55А! Включаться, естественно, не захотело. Пощупал ТДАшку -- греется! Отрезал питание на TDA7563A (не знаю, только ли это на неё, но похоже всё таки на выделенный канал +12В прямо к усилителю) -- потребление сразу стало 36 миллиампер, что вполне приемлемо для спящего устройства (хотя и многовато для аккумуляторного питания Shocked ).

Таким образом, я сделал вывод о дохлости ТДАшки. Вполне возможно, что микросхема сдохла, процессор при старте пытается её инициализировать по I2C, и обламывается.

Для теста, я отрезал дорожки I2C (№№ 23 и 26), и попробовал включить балалайку в машине. Увы, либо я что-то не понял, либо своими руками окончательно где-то запорол, но магнитола теперь вообще не подаёт признаков жизни...

Пока на этом и остановился. С новой Андроид-магнитолой (клон K2501 на Allwinner T507) уже свои разборки...



 Описание:
Перерезал I2C.
 Размер:  377.38 KB
 Просмотрено:  87 раз(а)




_________________
Gray©at
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
GrayCat
Италофан


Италофан

Возраст: 54
Знак зодиака: Козерог
Зарегистрирован: 17.07.2019
Сообщения: 120
Откуда: между степью и морем

Авто: Fiat 500e

СообщениеДобавлено: Пн Фев 14, 2022 14:51    Заголовок сообщения: Ответить с цитатой

Приложение: микросхемы на плате, и суб-плата с разъёмом:


 Описание:
Ещё микросхемы
 Размер:  209.65 KB
 Просмотрено:  80 раз(а)




 Описание:
Микрухи
 Размер:  352.79 KB
 Просмотрено:  93 раз(а)




 Описание:
Разъём
 Размер:  425.74 KB
 Просмотрено:  77 раз(а)




_________________
Gray©at
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
DIN
Италоманьячище


Италоманьячище

Возраст: 55
Знак зодиака: Лев
Зарегистрирован: 30.03.2006
Сообщения: 7625
Откуда: г.Харьков

Авто: 155 1993г.в. + Джульетта 1984г.в.

СообщениеДобавлено: Пн Фев 14, 2022 16:30    Заголовок сообщения: Ответить с цитатой

как не скучно Вы живете. Very Happy
напиши про клон, стОит или не стоИт?
на 4pda уже обсасывают во всю.
