Реле бензонасоса.
На страницу Пред.  1, 2, 3

Начать новую тему   Ответить на тему    Список форумов Український клуб фанів FIAT / CLUB UCRAINO TIFOSO DELLA FIAT -> Ремонт та обслуговування Alfa Romeo
Предыдущая тема :: Следующая тема
Автор Сообщение
denys_f
Amico


Amico

Возраст: 36
Знак зодиака: Козерог
Зарегистрирован: 21.11.2010
Сообщения: 31
Откуда: Киев

Авто: Lancia Thema 834b

СообщениеДобавлено: Вт Май 06, 2014 21:58    Заголовок сообщения: Ответить с цитатой

Спасибо за помощь, сегодня полдня со стариками в гараже проковырялись, методом тыка удалось определить что не совпадают метки на ремне грм, один распредвал на котом справа бегунок от распределителя зажигания прокрутился на три зубчика, вот из за этого и троило и не было мощности.



Так же заменил обратный клапан (он же редуктор давления в топливной системе) на волговский, можно найти в любом магазине автозапчастей ГАЗ. Давление не измерял, но двигатель работает отлично.

Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Croma
Италоманьячище


Италоманьячище

Возраст: 62
Знак зодиака: Овен
Зарегистрирован: 30.11.2009
Сообщения: 6093
Откуда: Окупированный Харьков

Авто: Fiat Croma TURBO IE

СообщениеДобавлено: Ср Май 07, 2014 12:23    Заголовок сообщения: Ответить с цитатой

И чего там методом тыка выяснять?
Обычная проверка и данные для неё имеются в книжке.
Но вот чего в книжке нет.
Контролировать натяжку ремня рекомендуют приспособлением которое никому неизвестно, и взять его негде.

Значит нужны другие критерии.
Проворот ремня вокруг оси критерий неопределенный и ничего не дает.
Более действенно получается так.
Смотри на правую ветвь ремня и слегка прогазовывай.
Если ремень как струна, то явно перетянут.
Иногда такое сопровождается воем ролика и ревом ремня.
Сейчас наверняка так. Старались же как лучше. Laughing

Если болтается как тряпка, то слаб.
Надо что бы вибрировал 10-15 мм.
По этой вибрации так же легко ориентироваться чего получилось,
после проведения регулировки.

Помнить что цель натяжки любого ремня не в натяжке как таковой,
а в устранении слабины.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
denys_f
Amico


Amico

Возраст: 36
Знак зодиака: Козерог
Зарегистрирован: 21.11.2010
Сообщения: 31
Откуда: Киев

Авто: Lancia Thema 834b

СообщениеДобавлено: Вс Дек 27, 2020 17:08    Заголовок сообщения: Ответить с цитатой

Croma писал(а):
У меня так.

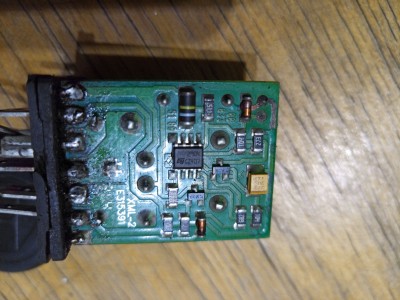

Подскажите пожалуйста есть ли возможность доработать аналогичным образом аналог реле от ера, потому что подкачки в нем нет.
Фото платы реле прилагаю.



 Описание:
 Размер:  255.48 KB
 Просмотрено:  10 раз(а)



Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Александр Васильевич
Италоманьячище


Италоманьячище

Возраст: 34
Знак зодиака: Козерог
Зарегистрирован: 21.05.2007
Сообщения: 16142
Откуда: Одесса

Авто: Фиат Сиена

СообщениеДобавлено: Вс Дек 27, 2020 18:26    Заголовок сообщения: Ответить с цитатой

Другая элементная база и схема против той, что на стр. 1, просто так, ткнув пальцем ничего нельзя сказать. Надо разрисовывать то, что на плате, получив принципиальную схему, а тогда уже думать о функциональном аналоге.
_________________
Если тебе лизнули зад, не расслабляйся – это смазка!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
denys_f
Amico


Amico

Возраст: 36
Знак зодиака: Козерог
Зарегистрирован: 21.11.2010
Сообщения: 31
Откуда: Киев

Авто: Lancia Thema 834b

СообщениеДобавлено: Вс Дек 27, 2020 21:23    Заголовок сообщения: Ответить с цитатой

Александр Васильевич писал(а):
Другая элементная база и схема против той, что на стр. 1, просто так, ткнув пальцем ничего нельзя сказать. Надо разрисовывать то, что на плате, получив принципиальную схему, а тогда уже думать о функциональном аналоге.
Спасибо за быстрый ответ. Я не прошу ткнуть пальцем, если кто то разбирается и сможет зарисовать схему думаю эта информация будет полезной для всех. Так же если кто знает альтернативные варианты как реализовать подкачку на 5 сек перед стартом, пусть поделится.
Оказывается в упаковке ера находилось это реле
https://www.wehrle-electronics.com/en/4770_73597_shop_Fuel-Pump-Relay-12V.aspx
Я написал им запрос на схему, ну вряд ли они что то вышлют.
Если присмотреться, то на схеме тоже два транзистора , вместо 555 микросхемы 2904 на которую я не нашел дату и в аналогах 555 она не числится.



 Описание:
 Размер:  254.69 KB
 Просмотрено:  8 раз(а)



Вернуться к началу
Посмотреть профиль Отправить личное сообщение
CreAtoR
Италоманьячище


Италоманьячище

Возраст: 40
Знак зодиака: Весы
Зарегистрирован: 05.11.2010
Сообщения: 24658
Откуда: Одеса

Авто: Fiat Ritmo60L(138В3.048) Lancia Dedra(835A8.046)

СообщениеДобавлено: Вс Дек 27, 2020 22:01    Заголовок сообщения: Ответить с цитатой

А шо, не можна паралельно вчіпити реле з таймером, щоб вмикало насоса на скільки треба секунд після подачі живлення ключом у замку?
_________________
СТО :ЕЖ - діагностика, ремонт і кава ^-^
FIAT, Lancia, AR та не італійські авто.
т. О9З-О64-28-О6
т. О99-ОЧI-ЧЧ-Ч2
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Александр Васильевич
Италоманьячище


Италоманьячище

Возраст: 34
Знак зодиака: Козерог
Зарегистрирован: 21.05.2007
Сообщения: 16142
Откуда: Одесса

Авто: Фиат Сиена

СообщениеДобавлено: Пн Дек 28, 2020 08:35    Заголовок сообщения: Ответить с цитатой

555-я есть таймер массового применения на двух операционных усилителях и еще десятке транзисторов, просто 2904- два операционных усилителя широкого применения фирмы Томсон(в данном случае), на которых собран аналог, потому схемы и отличаются.
Прицепить параллельно можно, но надо знать куда прицепить и как собрать. Проще поискать подходящее.
denys_f, как выглядит обратная сторона платы?

_________________
Если тебе лизнули зад, не расслабляйся – это смазка!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
CreAtoR
Италоманьячище


Италоманьячище

Возраст: 40
Знак зодиака: Весы
Зарегистрирован: 05.11.2010
Сообщения: 24658
Откуда: Одеса

Авто: Fiat Ritmo60L(138В3.048) Lancia Dedra(835A8.046)

СообщениеДобавлено: Пн Дек 28, 2020 10:54    Заголовок сообщения: Ответить с цитатой

Александр Васильевич
"куда прицепить" - на плюсовий дріт нацоца.
"как собрать" - це не до мене, це до знавців по мікросхемах Wink

_________________
СТО :ЕЖ - діагностика, ремонт і кава ^-^
FIAT, Lancia, AR та не італійські авто.
т. О9З-О64-28-О6
т. О99-ОЧI-ЧЧ-Ч2
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
denys_f
Amico


Amico

Возраст: 36
Знак зодиака: Козерог
Зарегистрирован: 21.11.2010
Сообщения: 31
Откуда: Киев

Авто: Lancia Thema 834b

СообщениеДобавлено: Пн Дек 28, 2020 15:27    Заголовок сообщения: Ответить с цитатой

Александр Васильевич писал(а):

Прицепить параллельно можно, но надо знать куда прицепить и как собрать. Проще поискать подходящее.
denys_f, как выглядит обратная сторона платы?

Подходящее я знаю, оно стоит от 1000грн HELLA 4RP 008 189-111
Я еще встречал варианты кулибинства на просторах интернета суть заключается в том, что бы найти + или - который появляется на пару секунд при включении зажигания и сделать его управляющим для обычного реле через которое подавать параллельно питание на бензонасос.

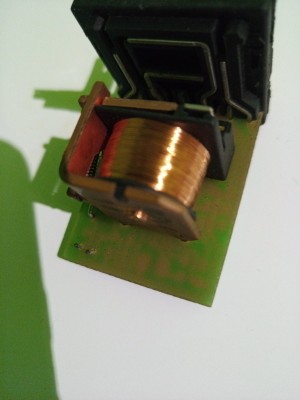

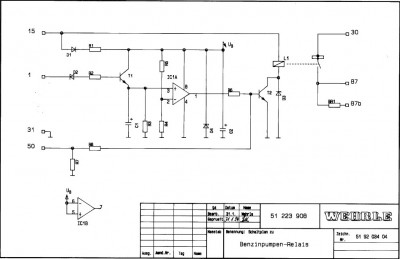

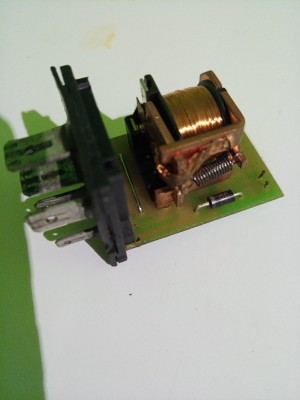

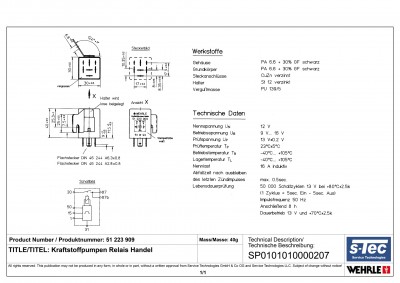

Фото обратной стороны и то что мне прислали в ответ Wehrle.



 Описание:
 Размер:  194.55 KB
 Просмотрено:  1 раз(а)




 Описание:
 Размер:  187.87 KB
 Просмотрено:  3 раз(а)




 Описание:
 Размер:  75.17 KB
 Просмотрено:  6 раз(а)




 Описание:
 Размер:  403.54 KB
 Просмотрено:  5 раз(а)



Вернуться к началу
Посмотреть профиль Отправить личное сообщение
denys_f
Amico


Amico

Возраст: 36
Знак зодиака: Козерог
Зарегистрирован: 21.11.2010
Сообщения: 31
Откуда: Киев

Авто: Lancia Thema 834b

СообщениеДобавлено: Ср Дек 30, 2020 18:57    Заголовок сообщения: Ответить с цитатой

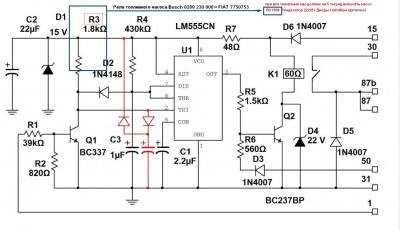

Купил реле бош бу и хочу реализовать схему с первой странички, но на плате резистор Р3 1.8кОм а в инструкции красным цветом 150кОм. Я так понял его нужно заменить?


 Описание:
 Размер:  140.52 KB
 Просмотрено:  3 раз(а)



Вернуться к началу
Посмотреть профиль Отправить личное сообщение
