Восстанавливаю климат на Дедре. Нужна помощь!
На страницу Пред.  1, 2, 3  След.

Начать новую тему   Ответить на тему    Список форумов Український клуб фанів FIAT / CLUB UCRAINO TIFOSO DELLA FIAT -> Ремонт та обслуговування Lancia
Предыдущая тема :: Следующая тема
Автор Сообщение
Trackback
Италофан


Италофан

Возраст: 30
Знак зодиака: Весы
Зарегистрирован: 11.08.2015
Сообщения: 138
Откуда: Украина, Киев

Авто: Lancia Dedra 1.8

СообщениеДобавлено: Ср Авг 21, 2019 16:23    Заголовок сообщения: Ответить с цитатой

Так нет схем внутренностей этих блоков, от этой Мурзилки в данной проблеме помощи мало. Я в своем блоке такой же косяк устранял, вылетел один IRF44Z с диодом. Точно так же зажигание на старт и печка тут как тут
_________________
(093) 725-55-40 / tracknext@gmail.com
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail AIM Address
GennadyZ6
Италолюбитель


Италолюбитель

Возраст: 37
Знак зодиака: Стрелец
Зарегистрирован: 16.03.2019
Сообщения: 73
Откуда: Днепродзержинск

Авто: Lancia Dedra 2.0 i.e. 1990

СообщениеДобавлено: Вт Авг 27, 2019 18:01    Заголовок сообщения: Ответить с цитатой

Trackback писал(а):
Так нет схем внутренностей этих блоков, от этой Мурзилки в данной проблеме помощи мало. Я в своем блоке такой же косяк устранял, вылетел один IRF44Z с диодом. Точно так же зажигание на старт и печка тут как тут

Спасибо. Завтра попробую добраться до этого блока.
А можете точнее сориентировать где он?
Если смотрю на печку (большой пластиковый цилиндр) то справа у меня ЭБУ, а этот блок управления печкой где относительно этих деталей?
Вернуться к началу
Посмотреть профиль Отправить личное сообщение AIM Address
Trackback
Италофан


Италофан

Возраст: 30
Знак зодиака: Весы
Зарегистрирован: 11.08.2015
Сообщения: 138
Откуда: Украина, Киев

Авто: Lancia Dedra 1.8

СообщениеДобавлено: Вт Авг 27, 2019 18:17    Заголовок сообщения: Ответить с цитатой

У самой перегородки ближе к тоннелю. К нему разъем подключается от вентилятора, не перепутаешь
_________________
(093) 725-55-40 / tracknext@gmail.com
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail AIM Address
GennadyZ6
Италолюбитель


Италолюбитель

Возраст: 37
Знак зодиака: Стрелец
Зарегистрирован: 16.03.2019
Сообщения: 73
Откуда: Днепродзержинск

Авто: Lancia Dedra 2.0 i.e. 1990

СообщениеДобавлено: Вт Сен 03, 2019 12:58    Заголовок сообщения: Ответить с цитатой

Trackback писал(а):
У самой перегородки ближе к тоннелю. К нему разъем подключается от вентилятора, не перепутаешь


Вот эта штука?
Я её снял, но как вытянуть плату?
Пробовал подковырнуть - не идёт.... боюсь сломать)))



 Описание:
 Размер:  259.77 KB
 Просмотрено:  27 раз(а)




 Описание:
 Размер:  296.49 KB
 Просмотрено:  26 раз(а)




 Описание:
 Размер:  363.85 KB
 Просмотрено:  29 раз(а)



Вернуться к началу
Посмотреть профиль Отправить личное сообщение AIM Address
Trackback
Италофан


Италофан

Возраст: 30
Знак зодиака: Весы
Зарегистрирован: 11.08.2015
Сообщения: 138
Откуда: Украина, Киев

Авто: Lancia Dedra 1.8

СообщениеДобавлено: Вт Сен 03, 2019 15:03    Заголовок сообщения: Ответить с цитатой

Какой-то он странный, он должен быть не такой. Судя по ногам там только 2 мосфета, а ОУ и близко нет. Буду дома - скину фото родного. Он держится на защелках, которые прижимают транзисторы к радиаторам, загляни через щели вглубь корпуса.
_________________
(093) 725-55-40 / tracknext@gmail.com
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail AIM Address
GennadyZ6
Италолюбитель


Италолюбитель

Возраст: 37
Знак зодиака: Стрелец
Зарегистрирован: 16.03.2019
Сообщения: 73
Откуда: Днепродзержинск

Авто: Lancia Dedra 2.0 i.e. 1990

СообщениеДобавлено: Вс Сен 15, 2019 21:04    Заголовок сообщения: Ответить с цитатой

Trackback писал(а):
Какой-то он странный, он должен быть не такой. Судя по ногам там только 2 мосфета, а ОУ и близко нет. Буду дома - скину фото родного. Он держится на защелках, которые прижимают транзисторы к радиаторам, загляни через щели вглубь корпуса.


Не могу я заглянуть сквозь щели потому как там ну очень плотно всё.... пробовал вытащить плоскогубцами за ноги но ни в какую не идёт... боюсь оторвать ноги мосфетам)))
А ты не добрался до своего чтобы пофоткать?
Холода наступают, а я всё без печки...
Вернуться к началу
Посмотреть профиль Отправить личное сообщение AIM Address
Виталий 1987
Amico


Amico

Возраст: 32
Знак зодиака: Овен
Зарегистрирован: 22.06.2017
Сообщения: 42
Откуда: Киев

Авто: типо продан ,куплен-лянча дедра 1.8 без лямды

СообщениеДобавлено: Пн Сен 16, 2019 12:37    Заголовок сообщения: Ответить с цитатой

GennadyZ6
поставь два релье и резисторы керамические , управление с мосфетов на релье и будет 2 скорости )
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
GennadyZ6
Италолюбитель


Италолюбитель

Возраст: 37
Знак зодиака: Стрелец
Зарегистрирован: 16.03.2019
Сообщения: 73
Откуда: Днепродзержинск

Авто: Lancia Dedra 2.0 i.e. 1990

СообщениеДобавлено: Пн Сен 16, 2019 13:45    Заголовок сообщения: Ответить с цитатой

Виталий 1987 писал(а):
GennadyZ6
поставь два релье и резисторы керамические , управление с мосфетов на релье и будет 2 скорости )


Спасибо. Это конечно вариант, но для начала хочется восстановить родное)
Вернуться к началу
Посмотреть профиль Отправить личное сообщение AIM Address
Trackback
Италофан


Италофан

Возраст: 30
Знак зодиака: Весы
Зарегистрирован: 11.08.2015
Сообщения: 138
Откуда: Украина, Киев

Авто: Lancia Dedra 1.8

СообщениеДобавлено: Вт Сен 17, 2019 18:31    Заголовок сообщения: Ответить с цитатой

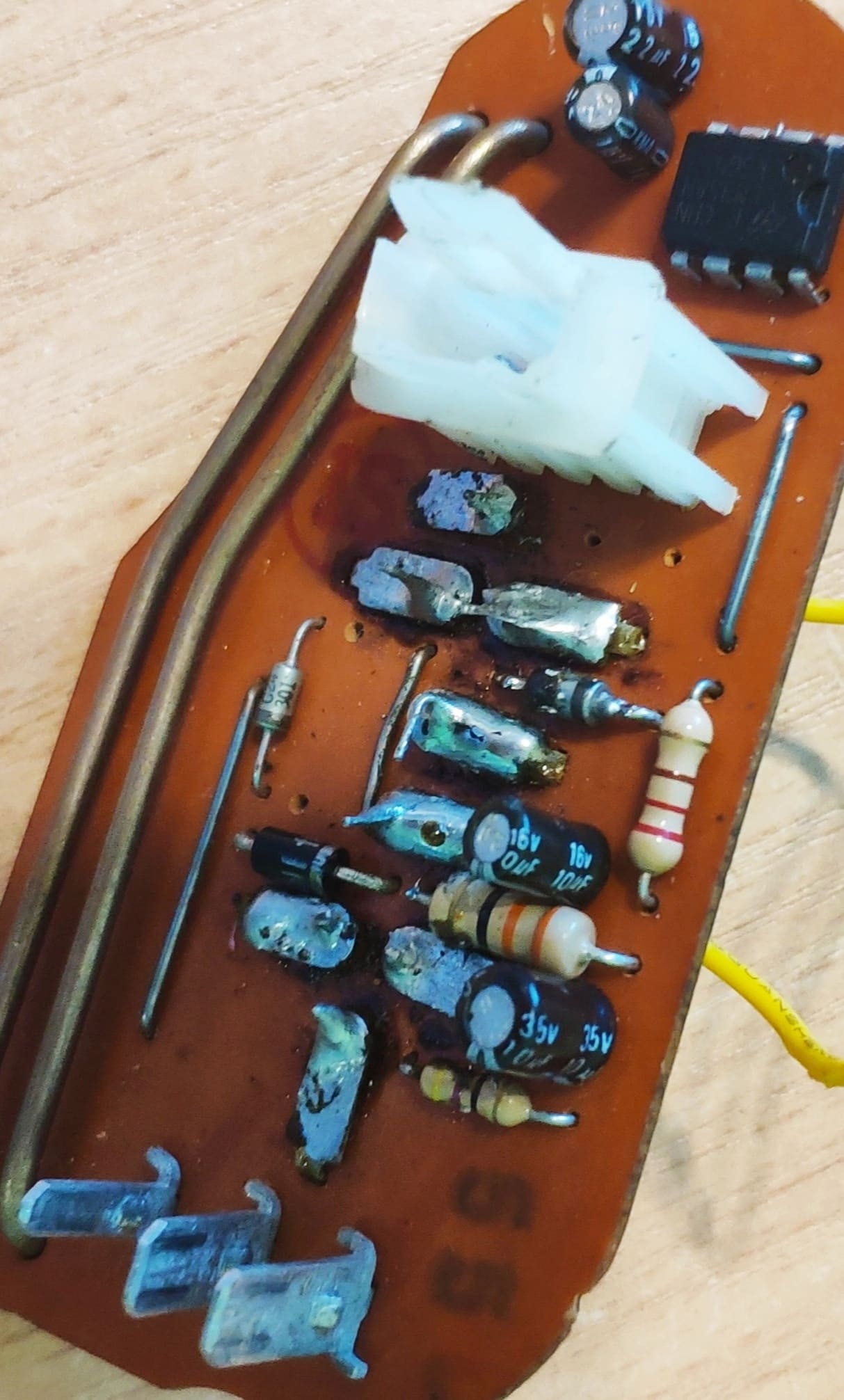

Лови то что там было когда то. Простой оу который балансный выходом крутит вентилятор с термостабилизацией. Когда плече выгорает через шунт работает 1 скорость


 Описание:
Два
 Размер:  195.06 KB
 Просмотрено:  24 раз(а)




 Описание:
Раз
 Размер:  225.87 KB
 Просмотрено:  33 раз(а)




_________________
(093) 725-55-40 / tracknext@gmail.com
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail AIM Address
GennadyZ6
Италолюбитель


Италолюбитель

Возраст: 37
Знак зодиака: Стрелец
Зарегистрирован: 16.03.2019
Сообщения: 73
Откуда: Днепродзержинск

Авто: Lancia Dedra 2.0 i.e. 1990

СообщениеДобавлено: Вс Сен 22, 2019 19:12    Заголовок сообщения: Ответить с цитатой

Поставил заведомо рабочий регулятор скорости вентилятора к себе в машину - результат тот же... крутиться на максималке при провернутом ключе зажигании.

Какие ещё устройтсва кроме ппанели климата и блока управлением скоростью вентилятора задействованы во всей схеме?
Куда ещё смотреть?
Вернуться к началу
Посмотреть профиль Отправить личное сообщение AIM Address
Trackback
Италофан


Италофан

Возраст: 30
Знак зодиака: Весы
Зарегистрирован: 11.08.2015
Сообщения: 138
Откуда: Украина, Киев

Авто: Lancia Dedra 1.8

СообщениеДобавлено: Вс Сен 22, 2019 19:23    Заголовок сообщения: Ответить с цитатой

GennadyZ6
Больше никаких. Питание блока климата берется с регулятора и вся эта катавасия изолирована от всего остального. Климат генерирует сигнал ШИМ на регулятор и тот крутит вентилятор. Единственное что, проводка от Фиата не подходит на лянчу, по этому вопрос откуда блоки у тебя

_________________
(093) 725-55-40 / tracknext@gmail.com
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail AIM Address
GennadyZ6
Италолюбитель


Италолюбитель

Возраст: 37
Знак зодиака: Стрелец
Зарегистрирован: 16.03.2019
Сообщения: 73
Откуда: Днепродзержинск

Авто: Lancia Dedra 2.0 i.e. 1990

СообщениеДобавлено: Вс Сен 22, 2019 19:32    Заголовок сообщения: Ответить с цитатой

Trackback писал(а):
GennadyZ6
Больше никаких. Питание блока климата берется с регулятора и вся эта катавасия изолирована от всего остального. Климат генерирует сигнал ШИМ на регулятор и тот крутит вентилятор. Единственное что, проводка от Фиата не подходит на лянчу, по этому вопрос откуда блоки у тебя


1. Почему когда я отключил от фишек этот регулятор оборотов, а при включенном зажигании у меня все равно крутиться вентилятор печки?

2. Ставил сегодня с точно такой же дедры регулятор. У человека включаем - климат работает и скорость вентилятора регулируется. У меня ставим его регулятор у меня он живет своей жизню.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение AIM Address
CreAtoR
Италоманьячище


Италоманьячище

Возраст: 39
Знак зодиака: Весы
Зарегистрирован: 05.11.2010
Сообщения: 24206
Откуда: Одеса

Авто: Fiat Ritmo60L(138В3.048) Lancia Dedra(835A8.046)

СообщениеДобавлено: Вс Сен 22, 2019 20:04    Заголовок сообщения: Ответить с цитатой

GennadyZ6
Дяденька, а ну ка начни читать эту тему с самого начала, только внимательно.
Там точно есть написано от чего у тебя такая свистопляска. Сам лично написал.

_________________
СТО :ЕЖ - диагностика, ремонт и печеньки ^-^
FIAT, Lancia, AR и не итальянские авто.
т. О9З-О64-28-О6
т. О99-ОЧI-ЧЧ-Ч2
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
GennadyZ6
Италолюбитель


Италолюбитель

Возраст: 37
Знак зодиака: Стрелец
Зарегистрирован: 16.03.2019
Сообщения: 73
Откуда: Днепродзержинск

Авто: Lancia Dedra 2.0 i.e. 1990

СообщениеДобавлено: Ср Сен 25, 2019 18:30    Заголовок сообщения: Ответить с цитатой

CreAtoR писал(а):
GennadyZ6
Дяденька, а ну ка начни читать эту тему с самого начала, только внимательно.
Там точно есть написано от чего у тебя такая свистопляска. Сам лично написал.


Спасибо, я видел твоё сообщение.
Дело в том, что предыдущий хозяин не менял панель климата и когда-то у него все работало норм.... так что на счёт версии панельки исключено.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение AIM Address
GennadyZ6
Италолюбитель


Италолюбитель

Возраст: 37
Знак зодиака: Стрелец
Зарегистрирован: 16.03.2019
Сообщения: 73
Откуда: Днепродзержинск

Авто: Lancia Dedra 2.0 i.e. 1990

СообщениеДобавлено: Ср Сен 25, 2019 18:35    Заголовок сообщения: Ответить с цитатой

Такой вопрос:
Разбираюсь с проводкой блочка который управляет скоростью вентилятора.
У меня там провода скручены. Видимо когда-то когда дуть перестало их разрезали и что-то пытались делать.
Так вот когда я начал идти по этим проводам к голубому проводу у меня подвязан тоже голубой но он заканчивается под торпедой за магнитолой и ни к чему не подключен.
Возможно и это ещё проблема... подскажите куда он должен быть подключен.
Из клемы выходит 3 провода: черный - на массу, красный - я так понимаю + управления и голубой... что это за провод?



 Описание:
 Размер:  200.9 KB
 Просмотрено:  20 раз(а)



Вернуться к началу
Посмотреть профиль Отправить личное сообщение AIM Address
