Помогите выставить ноль зажигания на 132 DB.2A


Начать новую тему   Ответить на тему    Список форумов Український клуб фанів FIAT / CLUB UCRAINO TIFOSO DELLA FIAT -> Ретро-фіати
Предыдущая тема :: Следующая тема
Автор Сообщение
thezip
Amico


Amico

Возраст: 41
Знак зодиака: Козерог
Зарегистрирован: 09.04.2021
Сообщения: 6
Откуда: Москва

Авто: 132 DB 2A

СообщениеДобавлено: Пт Апр 09, 2021 10:32    Заголовок сообщения: Помогите выставить ноль зажигания на 132 DB.2A Ответить с цитатой

Коллеги, день добрый.
Прошу помощи у вас! Необходимо выставить (проверить) зажигание на двигателе 132 DB.2A.O (двигатель установлен в ВАЗ 2103)

Изучив форумы и скачав инструкции, придя к машине не нашел на ней ответную планку (c метками 0, 5 и 10 градусов)

( https://youtu.be/JroiwRLVvSc)

Так же к своему стыду, не смог найти на двигателе еще хоть какие то метки, которые видно, если все шкивы и ремни стоят.

У меня вопрос и мысли такие - на машине стоит система управления зажиганием SECU-3 (синхронизация через датчик Холла в распределители), т.е. как я понимаю, я могу выставить зажигание на ноль, а дальше в программе уже поставить все градусы (7 или 10 как для этого мотора надо).

Но, могу ли я использовать метки на шкивах распредвала и крышках головки блока (как на фото ниже, которое я прикрепил - правый нижний угол) - что бы стробоскопом поймать 0 градусов по 4 цилиндру.

Спасибо!



 Описание:
 Размер:  116.65 KB
 Просмотрено:  145 раз(а)



Вернуться к началу
Посмотреть профиль Отправить личное сообщение
CreAtoR
Италоманьячище


Италоманьячище

Возраст: 43
Знак зодиака: Весы
Зарегистрирован: 05.11.2010
Сообщения: 25188
Откуда: Одеса

Авто: Fiat Ritmo60L(138В3.048) Lancia Dedra(835A8.046)

СообщениеДобавлено: Пт Апр 09, 2021 20:10    Заголовок сообщения: Ответить с цитатой

1. не 4 циліндра, а 1.
2. це на жигулях 0°, на Фіатівських двигунах, як правило, 10°.
3. не можу знайти такого двигуна у серії Фіат, лише бачу 132 ВВ ОА О, це двовальний 1.6 на 8 клапанів.

Цитата:
Изучив форумы и скачав инструкции, придя к машине не нашел на ней ответную планку (c метками 0, 5 и 10 градусов)

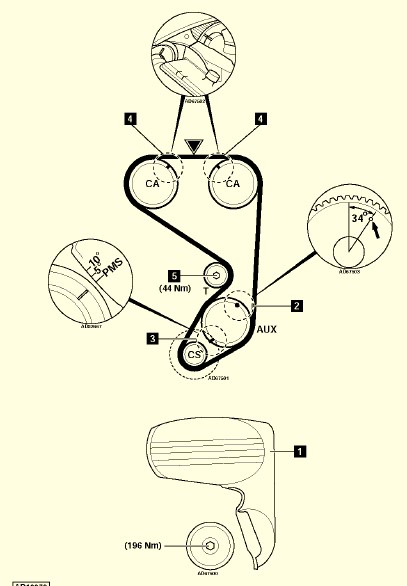

або на кришці ГРМ мають бути три відливи (дивись малюнки нижче).



 Описание:
 Размер:  39.65 KB
 Просмотрено:  122 раз(а)




 Описание:
 Размер:  98.93 KB
 Просмотрено:  132 раз(а)




 Описание:
 Размер:  50.69 KB
 Просмотрено:  121 раз(а)




 Описание:
 Размер:  30.17 KB
 Просмотрено:  122 раз(а)




 Описание:
 Размер:  36.01 KB
 Просмотрено:  116 раз(а)




_________________
СТО [:ІЖАК] - діагностика, ремонт і кава ^-^
FIAT, Lancia, AR та не італійські авто.
т. О9З-О64-28-О6
т. О99-ОЧI-ЧЧ-Ч2
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Taras_Potatos
Рулевой филиала


Рулевой филиала

Возраст: 46
Знак зодиака: Козерог
Зарегистрирован: 24.07.2006
Сообщения: 22643
Откуда: м. Львів

Авто: Fiat Punto HGT

СообщениеДобавлено: Сб Апр 10, 2021 01:37    Заголовок сообщения: Ответить с цитатой

Можеш спробувати щастя на ось цьому форумі: https://www.guy-croft.com/

Ще можна покопатись по каталогах виробників ременів відштовхуючись від кількості зубів, бо там ніби були нюанси.

_________________
This message was sent without a virus, please destroy some files by yourself.

/oo|_\__Ⓐ__/_|oo\
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Qstas
Италоманьячище


Италоманьячище

Возраст: 38
Знак зодиака: Дева
Зарегистрирован: 22.03.2007
Сообщения: 8213
Откуда: Хануд

Авто: Fiat Tipo 1.7D. Scudo 1.9TD

СообщениеДобавлено: Сб Апр 10, 2021 15:47    Заголовок сообщения: Ответить с цитатой

Для початку потрібно з'ясувати що за двиг.
132 DB.2A
Це загальна назва "пенька" Very Happy
А під шо його заточили вибито десь біля номера.

http://fiat-club.org.ua/forum/viewtopic.php?p=248518


https://bringatrailer.com/listing/fiat-2-0l-twin-cam-four/

_________________
«Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом..»
Марк Твен
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
thezip
Amico


Amico

Возраст: 41
Знак зодиака: Козерог
Зарегистрирован: 09.04.2021
Сообщения: 6
Откуда: Москва

Авто: 132 DB 2A

СообщениеДобавлено: Пн Апр 12, 2021 09:15    Заголовок сообщения: Ответить с цитатой

CreAtoR писал(а):
1. не 4 циліндра, а 1.
2. це на жигулях 0°, на Фіатівських двигунах, як правило, 10°.
3. не можу знайти такого двигуна у серії Фіат, лише бачу 132 ВВ ОА О, це двовальний 1.6 на 8 клапанів.

Цитата:
Изучив форумы и скачав инструкции, придя к машине не нашел на ней ответную планку (c метками 0, 5 и 10 градусов)

або на кришці ГРМ мають бути три відливи (дивись малюнки нижче).


1.Спасибо. Кто пишет, что 1, кто пишет 4.
2.Выставлю зажигание на ноль, а затем уже блок SECU3 будет делать угол как надо - от 10 и выше (там есть специальная функция, где он убирает все коррекции для этого)
3. Два вала, два литра, 8 клапанов

У меня на двигателе нет этой крышки, которая закрывает ремни, к сожалению. Я как понял. что метки на ней
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
thezip
Amico


Amico

Возраст: 41
Знак зодиака: Козерог
Зарегистрирован: 09.04.2021
Сообщения: 6
Откуда: Москва

Авто: 132 DB 2A

СообщениеДобавлено: Пн Апр 12, 2021 09:16    Заголовок сообщения: Ответить с цитатой

Taras_Potatos писал(а):
Можеш спробувати щастя на ось цьому форумі: https://www.guy-croft.com/

Ще можна покопатись по каталогах виробників ременів відштовхуючись від кількості зубів, бо там ніби були нюанси.


Спасибо, посмотрю что там
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
CreAtoR
Италоманьячище


Италоманьячище

Возраст: 43
Знак зодиака: Весы
Зарегистрирован: 05.11.2010
Сообщения: 25188
Откуда: Одеса

Авто: Fiat Ritmo60L(138В3.048) Lancia Dedra(835A8.046)

СообщениеДобавлено: Пн Апр 12, 2021 09:28    Заголовок сообщения: Ответить с цитатой

thezip писал(а):

1.Спасибо. Кто пишет, что 1, кто пишет 4.
2.Выставлю зажигание на ноль, а затем уже блок SECU3 будет делать угол как надо - от 10 и выше (там есть специальная функция, где он убирает все коррекции для этого)
3. Два вала, два литра, 8 клапанов

У меня на двигателе нет этой крышки, которая закрывает ремни, к сожалению. Я как понял. что метки на ней

Зніми кришку клапанів, чиї кулачки вверх, той циліндр і виграв Smile
Так, на кришці, якої немає... Але і це не біда: по суті, тобі треба ВМТ 1 і 4. Викручуєш свічки, далі вже діло за малим Wink

_________________
СТО [:ІЖАК] - діагностика, ремонт і кава ^-^
FIAT, Lancia, AR та не італійські авто.
т. О9З-О64-28-О6
т. О99-ОЧI-ЧЧ-Ч2
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
thezip
Amico


Amico

Возраст: 41
Знак зодиака: Козерог
Зарегистрирован: 09.04.2021
Сообщения: 6
Откуда: Москва

Авто: 132 DB 2A

СообщениеДобавлено: Пн Апр 12, 2021 09:29    Заголовок сообщения: Ответить с цитатой

Qstas писал(а):
Для початку потрібно з'ясувати що за двиг.
132 DB.2A
Це загальна назва "пенька" Very Happy
А під шо його заточили вибито десь біля номера.

http://fiat-club.org.ua/forum/viewtopic.php?p=248518


https://bringatrailer.com/listing/fiat-2-0l-twin-cam-four/


Такой номер указан на блоке.

https://www.motorzona.ru/catalog-auto/parts.132-20-05-1977-06-1981/fiat-132-db2ao/

Вот от сюда я даже заказывал номера - прокладок на впуск / выпуск и на крышки головок блока
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
thezip
Amico


Amico

Возраст: 41
Знак зодиака: Козерог
Зарегистрирован: 09.04.2021
Сообщения: 6
Откуда: Москва

Авто: 132 DB 2A

СообщениеДобавлено: Пн Апр 12, 2021 10:10    Заголовок сообщения: Ответить с цитатой

CreAtoR писал(а):
thezip писал(а):

1.Спасибо. Кто пишет, что 1, кто пишет 4.
2.Выставлю зажигание на ноль, а затем уже блок SECU3 будет делать угол как надо - от 10 и выше (там есть специальная функция, где он убирает все коррекции для этого)
3. Два вала, два литра, 8 клапанов

У меня на двигателе нет этой крышки, которая закрывает ремни, к сожалению. Я как понял. что метки на ней

Зніми кришку клапанів, чиї кулачки вверх, той циліндр і виграв Smile
Так, на кришці, якої немає... Але і це не біда: по суті, тобі треба ВМТ 1 і 4. Викручуєш свічки, далі вже діло за малим Wink


Хочу по меткам, которые на внутренних сторонах верхних "звездочках" распредвала выставить ноль.
В пятницу стробоскопом смотрел - по 4 цилиндру, но без отключенной коррекции - они не совпадают - но рядом.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
CreAtoR
Италоманьячище


Италоманьячище

Возраст: 43
Знак зодиака: Весы
Зарегистрирован: 05.11.2010
Сообщения: 25188
Откуда: Одеса

Авто: Fiat Ritmo60L(138В3.048) Lancia Dedra(835A8.046)

СообщениеДобавлено: Пн Апр 12, 2021 11:01    Заголовок сообщения: Ответить с цитатой

thezip писал(а):


Такой номер указан на блоке.

https://www.motorzona.ru/catalog-auto/parts.132-20-05-1977-06-1981/fiat-132-db2ao/

Вот от сюда я даже заказывал номера - прокладок на впуск / выпуск и на крышки головок блока

Це типічний твінкам фіата, попередник тих, що трохи пізніше ставились поперечно на Рітмо-Крома. На цих було би легше - є на КПП віконце з позначками "0-5-10".
Відмітки зірочок РВ можуть трошки не співпадати із зубцями на пластині, до 1/4 зуба, це не страшно.

_________________
СТО [:ІЖАК] - діагностика, ремонт і кава ^-^
FIAT, Lancia, AR та не італійські авто.
т. О9З-О64-28-О6
т. О99-ОЧI-ЧЧ-Ч2
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
thezip
Amico


Amico

Возраст: 41
Знак зодиака: Козерог
Зарегистрирован: 09.04.2021
Сообщения: 6
Откуда: Москва

Авто: 132 DB 2A

СообщениеДобавлено: Чт Апр 15, 2021 14:54    Заголовок сообщения: Ответить с цитатой

Коллеги, привет! Смог я выставить зажигание в ноль (отключал в блоке коррекции) - и по стробоскопу совмещал метки на распредвалах и на крышках головки.

Могу ответить, что на нулевом угле - мотор крайне не охотно работает. И когда его программной возвращаешься на 10 градусов ему явно лучше.

Думаю даже теперь, что можно и на ХХ поставить больше чем 10 градусов уж точно.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
CreAtoR
Италоманьячище


Италоманьячище

Возраст: 43
Знак зодиака: Весы
Зарегистрирован: 05.11.2010
Сообщения: 25188
Откуда: Одеса

Авто: Fiat Ritmo60L(138В3.048) Lancia Dedra(835A8.046)

СообщениеДобавлено: Чт Апр 15, 2021 20:28    Заголовок сообщения: Ответить с цитатой

12-13°, не більше.
