 Добавлено: Чт Июн 30, 2011 14:25 Заголовок сообщения: Реле свечей накала |
 |
|
| Дайте кто нибудь схему подключения реле накала свечей фиат фиорино 1994 года рождения. При покупке была приколхозена кнопка через стандартное реле, а само реле накала лежало в мешке с запчастями которые дали в придачу. Есть желание сделать всё по заводскому умыслу. С электрикой дружу. Ещё распиновочку по реле может кто подскажет. Спасиба
|
|
| Вернуться к началу |
|
 |
SSS1
Amico
Возраст: 44
Знак зодиака:
Зарегистрирован: 25.06.2011
Сообщения: 23
Откуда: Украина
Авто: Fiorino
|
| Добавлено: Чт Июн 30, 2011 15:31 Заголовок сообщения: |
|
|
| Дайте БУДЬЛАСКА роспиновочку !!!
|
|
| Вернуться к началу |
|
|
Андрей К
Италоманьячище
Возраст: 51
Знак зодиака:
Зарегистрирован: 19.06.2006
Сообщения: 6990
Откуда: Кривой Рог
Авто: Tempra 1.9TDs DGT & AR145TD (когда-то Uno D & "зубило")
|
| Добавлено: Чт Июн 30, 2011 20:43 Заголовок сообщения: |
|
|
Повторюсь - любая схема дизеля тех (1980-1998гг.) лет. На ФТП хватает.
_________________
 |
|
| Вернуться к началу |
|
|
Qstas
Италоманьячище
Возраст: 39
Знак зодиака:
Зарегистрирован: 22.03.2007
Сообщения: 8232
Откуда: Хануд
Авто: Fiat Tipo 1.7D. Scudo 1.9TD
|
| Добавлено: Чт Июн 30, 2011 21:16 Заголовок сообщения: |
|
|

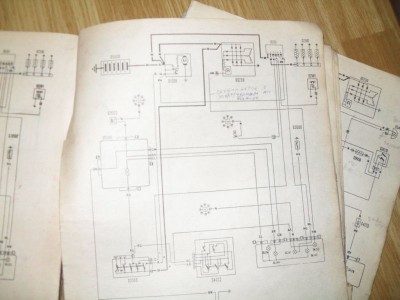

 примерно так у Tipo
_________________
«Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом..»
Марк Твен
Последний раз редактировалось: Qstas (Пт Июл 01, 2011 20:39), всего редактировалось 1 раз |
|
| Вернуться к началу |
|
|
Андрей К
Италоманьячище
Возраст: 51
Знак зодиака:
Зарегистрирован: 19.06.2006
Сообщения: 6990
Откуда: Кривой Рог
Авто: Tempra 1.9TDs DGT & AR145TD (когда-то Uno D & "зубило")
|
| Добавлено: Пт Июл 01, 2011 17:10 Заголовок сообщения: |
|
|
Qstas
Не примерно, а точно!
_________________
|
|
| Вернуться к началу |
|
|
Qstas
Италоманьячище
Возраст: 39
Знак зодиака:
Зарегистрирован: 22.03.2007
Сообщения: 8232
Откуда: Хануд
Авто: Fiat Tipo 1.7D. Scudo 1.9TD
|
| Добавлено: Пт Июл 01, 2011 20:45 Заголовок сообщения: |
|
|
Приблизительно
Потому-что с моей проводкой немного не совпадает.Так как имеются дополнительные (приблуды)
1)электромагнит для автоматического впрыска при запуске холодного двигателя (KSB)
2)термостатический выключатель автоматического предварительного впрыска при запуске холодного двигателя.
3)электрический выключатель ТНВД.
(Так пишет книжка)
_________________
«Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом..»
Марк Твен |
|
| Вернуться к началу |
|
|
Андрей К
Италоманьячище
Возраст: 51
Знак зодиака:
Зарегистрирован: 19.06.2006
Сообщения: 6990
Откуда: Кривой Рог
Авто: Tempra 1.9TDs DGT & AR145TD (когда-то Uno D & "зубило")
|
| Добавлено: Сб Июл 02, 2011 09:11 Заголовок сообщения: |
|
|
Qstas
Схема включения самого реле запуска свечей абсолютно идентична!
_________________
|
|
| Вернуться к началу |
|
|
Gjonn
Италофан
Возраст: 53
Знак зодиака:
Зарегистрирован: 13.02.2011
Сообщения: 161
Откуда: Ивановская обл. г. Кинешма
Авто: Fiat Uno 1.3DS
|
| Добавлено: Сб Июл 02, 2011 23:20 Заголовок сообщения: Re: Реле свечей накала |
|
|
| SSS1 писал(а): | | Дайте кто нибудь схему подключения реле накала свечей фиат фиорино 1994 года рождения. При покупке была приколхозена кнопка через стандартное реле, а само реле накала лежало в мешке с запчастями которые дали в придачу. Есть желание сделать всё по заводскому умыслу. С электрикой дружу. Ещё распиновочку по реле может кто подскажет. Спасиба |
У меня Уно, на Фиорино должно подойти. Все подписи на них не нужно обращать внимание, реле под номером 10101, стартер 01001,клапан отсечки подачи топлива 02001, 6-я клемма реле на лампочку, свечи накала 02510, 2-я клемма на массу, ну а в остальном все видно.
| Описание: |
|
| Размер: |
75.44 KB |
| Просмотрено: |
3642 раз(а) |
|
|
|
| Вернуться к началу |
|
|
SSS1
Amico
Возраст: 44
Знак зодиака:
Зарегистрирован: 25.06.2011
Сообщения: 23
Откуда: Украина
Авто: Fiorino
|
| Добавлено: Вс Июл 03, 2011 13:10 Заголовок сообщения: |
|
|
Вем спаиба, разобрался:
Клемы
1 - (болт) - "+" АКБ
5 - (Болт) - на свечи накала
2 - датчик температуры (можно кинуть на корпус)
3 - на замок зажигания "+"
4 - "+" втягующего реле стартера
6 - лампочка индикации на приборной панели
Пробовал на снятом реле. Подключил "+" от АКБ на клему 1, "-" на корпус крепления. клема 5 подключил "лампочку - 1" и вольтметр. Клему 2 замкнул на корпус (реле температуры замкнуто при холодном двигателе) клема 6 на "лампочку 2" индикации. При подаче "+" на клему 3 обе лампочки горят. Через 5 екунд "лампочка 2" гаснет, "лампочка - 1" (свечи накала) - горят 25 секунд. Если снять "-" с клемы 2 (имитация гарячего двигателя) "лампочка - 1" горит 17 секунд (греют свечи накала), "Лампочка -2" (индикация в приборной панели) не загорается. В любых режимах при подаче "+" на клему 4 (Стартер) лампочка индикации сразу тухнет а подача "+" на свечи подаётся 17 секунд. Если я всё ам правильно понял, подключил, то пусть это пригодится другим.
|
|
| Вернуться к началу |
|
|
Андрей К
Италоманьячище
Возраст: 51
Знак зодиака:
Зарегистрирован: 19.06.2006
Сообщения: 6990
Откуда: Кривой Рог
Авто: Tempra 1.9TDs DGT & AR145TD (когда-то Uno D & "зубило")
|
| Добавлено: Вс Июл 03, 2011 17:36 Заголовок сообщения: |
|
|
SSS1
2 - корпус и никак иначе!
Это старый добрый форкамерный дизель - свечи работают всегда, никакого датчика температуры не предусмотрено!
_________________
|
|
| Вернуться к началу |
|
|
SSS1
Amico
Возраст: 44
Знак зодиака:
Зарегистрирован: 25.06.2011
Сообщения: 23
Откуда: Украина
Авто: Fiorino
|
| Добавлено: Вс Июл 03, 2011 18:25 Заголовок сообщения: |
|
|
| Андрей К писал(а): | SSS1
2 - корпус и никак иначе!
Это старый добрый форкамерный дизель - свечи работают всегда, никакого датчика температуры не предусмотрено! |
Тоесть то что я подключил его сразу на массу это правильно и не какого датчика температуры?
|
|
| Вернуться к началу |
|
|
Андрей К
Италоманьячище
Возраст: 51
Знак зодиака:
Зарегистрирован: 19.06.2006
Сообщения: 6990
Откуда: Кривой Рог
Авто: Tempra 1.9TDs DGT & AR145TD (когда-то Uno D & "зубило")
|
| Добавлено: Вс Июл 03, 2011 20:02 Заголовок сообщения: |
|
|
SSS1
Да
_________________
|
|
| Вернуться к началу |
|
|
SSS1
Amico
Возраст: 44
Знак зодиака:
Зарегистрирован: 25.06.2011
Сообщения: 23
Откуда: Украина
Авто: Fiorino
|
| Добавлено: Пн Июл 18, 2011 11:20 Заголовок сообщения: |
|
|
| Всё подключил как описано выше, после одного дня езды, к вечеру, лампочка индикации при работающем двигателе время от времени начала загоратся сама по себе, иногда не тухнет когда свечи уже отключаются, В чём причина???
|
|
| Вернуться к началу |
|
|
Андрей К
Италоманьячище
Возраст: 51
Знак зодиака:
Зарегистрирован: 19.06.2006
Сообщения: 6990
Откуда: Кривой Рог
Авто: Tempra 1.9TDs DGT & AR145TD (когда-то Uno D & "зубило")
|
| Добавлено: Пн Июл 18, 2011 17:19 Заголовок сообщения: |
|
|
SSS1
Наука о контактах.
_________________
|
|
| Вернуться к началу |
|
|
SSS1
Amico
Возраст: 44
Знак зодиака:
Зарегистрирован: 25.06.2011
Сообщения: 23
Откуда: Украина
Авто: Fiorino
|
| Добавлено: Ср Июл 20, 2011 16:42 Заголовок сообщения: |
|
|
| Дякую, перевірю, почищу
|
|
| Вернуться к началу |
|
|
|
|
