[Stas_Bar]

Вчера вечером, как и полагается во время дождя остановился правый дворник, а через минуту заклинил и левый
Ситуация мне знакома еще с прошлого Добло, поэтому на сегодня запланировал ремонт (с усовершенствованием) трапеции. Так как опыт уже есть решил поделится с форумчанами
И так по порядку:
1. Снимаем щеткодержатели с щетками
2. Откручиваем и снимаем пластиковые накладки (первой снимаем правую)
3. Откручиваем три болта крепления трапеции с двигателем, отсоединяем разьем и вытягиваем трапецию с двигателем в телое место

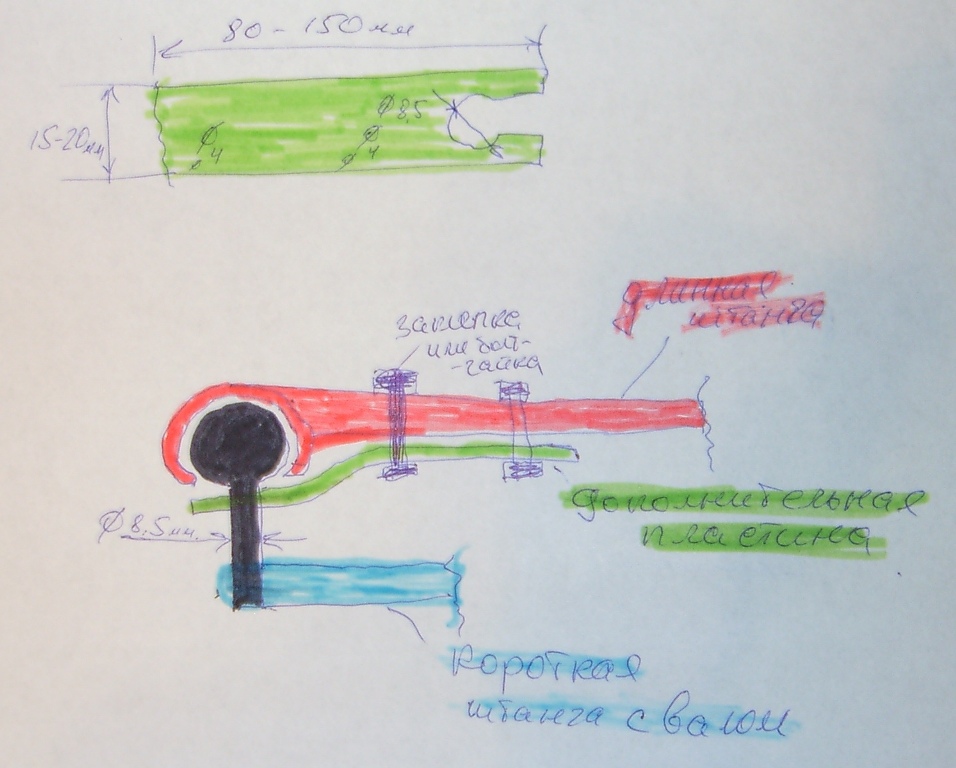

4. Изготавливаем (или находим в народном хозяйстве ) две пластины согласно чертежа и творческого подхода
5. Очищаем, промываем, смазываем все шарниры, вставляем выпавший шарнир на место.
6. Заводим изготовленную пластину вырезом под шарнир и прикрепляем ее к штанге любым доступным способом (заклепки, саморезы, болт-гайка). Одно отвестие на штаге уже имеется!
7. То же самое я проделал и с еще не слетающим шарниром (на всякий случай ).
8. Собираем все в обратном порядке. Если попутали щеткодержатели - слева (водительская сторона) - щеткодержатель выгнутый, справа - прямой.

Материал для дополнительных планок - металл толщиной около 1мм. На прошлом доблике я использовал детали от СОВЕТСКИХ розеток. Сегодня я использовал планки от старых видеокарт. После "примерки" сразу становится понятно подходит или нет материальчик

"Плюсы" такого тюнинга:
1. Не нужно никаких магазинов.
2. Возможно сделать и в полевых условиях из подручных материалов.
3. Увеличение надежности (уменя слетел шарнир от замерзшего листья, в полости трапеции ) и долговечности.
"Минусов" я не обнаружил - может вы подскажите


Ну, вродь как все. Сорри за "чертеж" и фотки слабенькие. Если че непонятно - спрашивайте.

[Muzzy]

согласен нормальное решение. я как временное решение на шарнир натянул термоусадочную трубку - пока работает. Была мысль от 2110 втулки всунуть но нигде не нашел.

[potap]

Stas_Bar

буду в Киеве с Меня пиво.

я тут эту идею украду,на коробке трос переключения точно такой же шарнир имеет,пластмаска внутри стерлась он и соскочил.на выходных так и сделаю)

СПАСИБО.

[Stas_Bar]

[Taras_Potatos]

Куліса на Уно знову ж таки!
Дякую!

[Александр Т.]

Выработался пластик в конусе-насадке. Пытался наварить феном и паяльником. Не получилось. Испортил. В итоге высверлил всё и поставил с наружи две мощные шайбы,внутри тоже пару шайб,но из белого фторпласта.Аккуратно подтянул самозажимной гаечкой. На следующий день подтянул гаечку. Работает пятый день. Новый набор трапеция с мотором - 123$ плюс доставка и комиссия банка.
Если сломается,конечно придётся покупать,а пока будем поглядеть!?

[=Avtorarytet=]

Фен і великий шарик виручав кілька раз, на майбутнє буду юзати ідею Стаса, за щя йому низький уклін!

[Stas_Bar]

[Sheix]

автору!!!

[Muzzy]

замечу что как вариант срочного полевого ремонта термоусадка обтянутая сверху пальца шарнира работает на ура. Вчера жене по быстрому так сделал - не разбирать чтобы все обледеневшее, благо левый дворник вышибло. Похоже надо закрывать боковые ниши чем то от грязи - втулки полные всякого дерьма.

[ИСКАНДЕР2410]

самый быстрый ремонт -взял кусок тряпки окунул в масло и подложил между шарнирами.Я так сделал и забыл пока масло не стёрлось.

[Muzzy]

ИСКАНДЕР2410
этого хватает ненадолго - шарнир разбивается и все потом уже ничто не держит.

[Александр Т.]

вот моё творчество! всё поменял на нержавеечку,убрал самозажимную гаечку! сама зажималась,собака!поставил конусную гаечку и увеличил (методом подбора) болтик,чтобы небольшой люфтик был!

[redspirit]

А что так сложно? у меня когда выскочил из держателя дворник так назад его було сложно засунуть - обтесали болгаркой, засунули - перестал держаться - просверлили дырку, наварили болт (смотреть мой рисунок) - уже полтора года работает!

[Александр Т.]

... У МЕНЯ ПРАКТИЧЕСКИ ТОТ ЖЕ ПРИНЦИП,ТОЛЬКО НИ ЧЕГО НЕ СВАРИЛИ И НЕ СНИМАЛИ ДАЖЕ ... !
