 Добавлено: Вс Авг 01, 2010 22:40 Заголовок сообщения: Проблема с блоком управления ЭСП |
 |
|

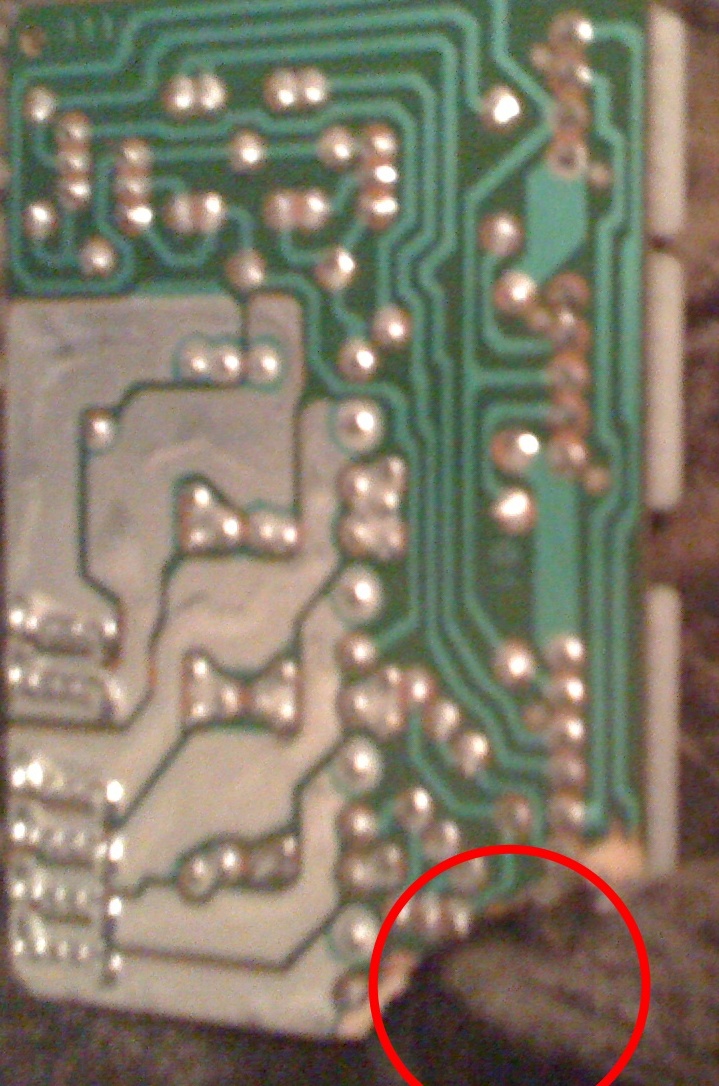

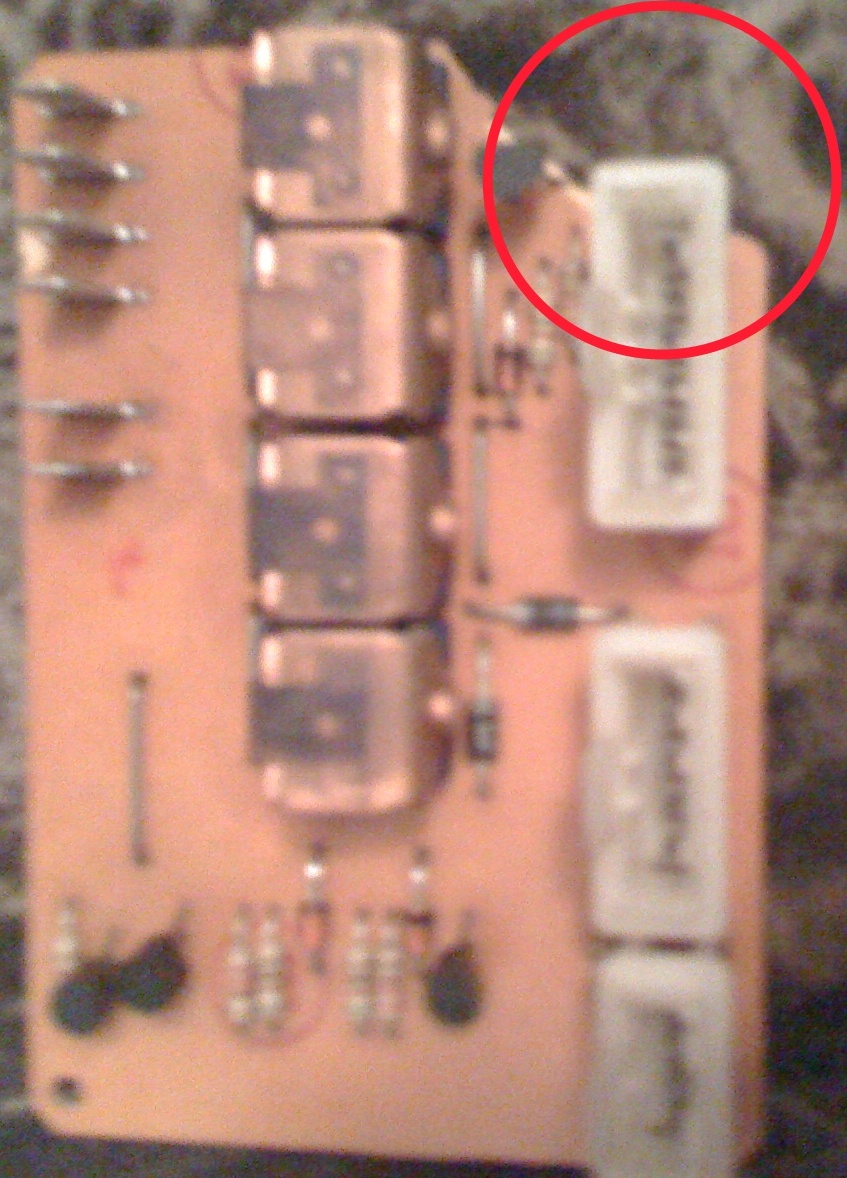

Предистория:Левый ЭСП работает как часы, а вто правое стекло можно только опусть и только с водительской кнопки.Спустя три года наконецто решил разобраться. Начал прозванивать провода, разобрал полранели и выяснил, что всепровода в порядке.Остается тока сам блок управления.Я его снял, только что разобрал и ошалел....(см фото).Дк вот собственно может у кого то есть схема данного устройства, кто то сталкивался и знает чего не хватаетна моей плате, судя по обрыву дорожек чего то я вно не хватает.
| Описание: |
|
| Размер: |
282.93 KB |
| Просмотрено: |
363 раз(а) |
|
| Описание: |
|
| Размер: |
337.29 KB |
| Просмотрено: |
353 раз(а) |
|
|
|
| Вернуться к началу |
|
 |
Хрюкин
Италоманьячище
Возраст: 54
Знак зодиака:
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод
Авто: SATURN VUE 2.2
|
| Добавлено: Пн Авг 02, 2010 11:27 Заголовок сообщения: |
|
|
| Какого цвета блок? Есть запасной, могу сфотать.
|
|
| Вернуться к началу |
|
|
Arken
Италофан
Возраст: 38
Знак зодиака:
Зарегистрирован: 10.02.2009
Сообщения: 166
Откуда: KIEV
Авто: Tipo 1.6 саrb
|
| Добавлено: Пн Авг 02, 2010 18:29 Заголовок сообщения: |
|
|
| у меня есть рабочий,нужен?
|
|
| Вернуться к началу |
|
|
Chebur
Amico
Возраст: 36
Знак зодиака:
Зарегистрирован: 12.03.2008
Сообщения: 41
Откуда: Ижевск
Авто: Fiat Tipo 1600 i.e. DGT 1991г.в
|
| Добавлено: Пн Авг 02, 2010 20:48 Заголовок сообщения: |
|
|
Ябы рад, но сам из Ижевска!Каким образом? Блок сам коробочка черная....
|
|
| Вернуться к началу |
|
|
Хрюкин
Италоманьячище
Возраст: 54
Знак зодиака:
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод
Авто: SATURN VUE 2.2
|
| Добавлено: Пн Авг 02, 2010 21:20 Заголовок сообщения: |
|
|
Chebur
Облом. У меня в запасе белая, схема собрана на двух микросхемах и куче планарных элементов. На сколько знаю- белая с автодоводчиками стёкол после выключения зажигания.
В природе есть ещё оранжевая и чёрная- каждая со своими тараканами.
|
|
| Вернуться к началу |
|
|
Arken
Италофан
Возраст: 38
Знак зодиака:
Зарегистрирован: 10.02.2009
Сообщения: 166
Откуда: KIEV
Авто: Tipo 1.6 саrb
|
| Добавлено: Вт Авг 03, 2010 00:07 Заголовок сообщения: |
|
|
| Chebur писал(а): | | Ябы рад, но сам из Ижевска!Каким образом?Блок сам коробочка черная.... |
точно,провтыкал я.
|
|
| Вернуться к началу |
|
|
audio-terrorist
Италоманьячище
Возраст: 42
Знак зодиака:
Зарегистрирован: 21.01.2009
Сообщения: 3477
Откуда: Россия - Москва
Авто: Lancia Thema 16V Turbo + Chevrolet Astro VAN 4.3 AWD
|
| Добавлено: Вт Авг 03, 2010 00:19 Заголовок сообщения: |
|
|
почта отлично работает парни )
диэйчэль вам в помощь
в одну коробочу в другую пиво )))
_________________
Езжу как все, на автобусе
Купил и езжу ) |
|
| Вернуться к началу |
|
|
Хрюкин
Италоманьячище
Возраст: 54
Знак зодиака:
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод
Авто: SATURN VUE 2.2
|
| Добавлено: Ср Авг 04, 2010 09:36 Заголовок сообщения: |
|
|
Кто-то на форуме(не помню кто, и что за тема) утверждал, что один из вариантов блока имеет функцию автоподъёма стёкол после выключения зажигания. Вчера ради интереса вместо своего оранжевого воткнул белый. И нифига. Точно так же, как и с моим- при вкл. зажигании в автомате работает водительский подъёмник, после выключения зажигания- тишина. Пробовал дверь захлопнуть- тишина. Запер машину с ключа, Ц.З. всё запер- стёкла не шелохнулись.
Может это всё сказки про автодовод?
Кстати, маркировка оранжевого и белого блоков АБСОЛЮТНО одинаковая. В белом, разве что, планарных элементов побольше.
| Описание: |
|
| Размер: |
284.59 KB |
| Просмотрено: |
325 раз(а) |
|
|
|
| Вернуться к началу |
|
|
tim842
Италофан
Возраст: 57
Знак зодиака:
Зарегистрирован: 16.03.2009
Сообщения: 232
Откуда: Одесса
Авто: Fiat Tipo 1,4 ie DGT 1989
|
| Добавлено: Ср Авг 04, 2010 13:28 Заголовок сообщения: |
|
|
Хрюкин
У меня сейчас стоит белый. Об автоподводе стекла от тебя услышал впервые. При выключении зажигания блок стеклоподьемников обесточивается, поэтому не может быть там автодоводки без изменения проводки авто или мутки с сигнализацией. Была тема про дополнительный диод, который позволял запитывать стеклоподьемник при открытой двери (от концевика лампы подсветки салона).
|
|
| Вернуться к началу |
|
|
Хрюкин
Италоманьячище
Возраст: 54
Знак зодиака:
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод
Авто: SATURN VUE 2.2
|
| Добавлено: Ср Авг 04, 2010 19:40 Заголовок сообщения: |
|
|
| tim842 писал(а): | | ... Была тема про дополнительный диод, который позволял запитывать стеклоподьемник при открытой двери (от концевика лампы подсветки салона). |
Подъёмники при выключенном зажигании и открытой двери питаются через штатную схему, и штатные концевики, расположенные внизу средних стоек. Диоды и лампа подсветки в данном случае им нах не нужны.
|
|
| Вернуться к началу |
|
|
Chebur
Amico
Возраст: 36
Знак зодиака:
Зарегистрирован: 12.03.2008
Сообщения: 41
Откуда: Ижевск
Авто: Fiat Tipo 1600 i.e. DGT 1991г.в
|
| Добавлено: Ср Авг 04, 2010 21:58 Заголовок сообщения: |
|
|
| Ие ще кстати проблема, после установки сигнализации, стеклоподьемники почему то стали работать только тогда, когда одна из передних дверей открыта(любая).В чем причина можеь быть?без электрика реально устранить?
|
|
| Вернуться к началу |
|
|
=aleks=
Италоманьячище
Возраст: 48
Знак зодиака:
Зарегистрирован: 06.10.2009
Сообщения: 8633
Откуда: Харьков
Авто: была Tempra2.0 теперьTоyota carina-e 93 1.6
|
| Добавлено: Ср Авг 04, 2010 23:18 Заголовок сообщения: |
|
|
Хрюкин
| Цитата: | | Запер машину с ключа, Ц.З. всё запер- стёкла не шелохнулись. |
у меня доводятся. и этот блочок стоит чёрный.честно говоря я точно не знаю чем они доводятся .может отдельно в комплекте с сигналкой доводчик стоит.
_________________
Бортовик Темпра |
|
| Вернуться к началу |
|
|
=aleks=
Италоманьячище
Возраст: 48
Знак зодиака:
Зарегистрирован: 06.10.2009
Сообщения: 8633
Откуда: Харьков
Авто: была Tempra2.0 теперьTоyota carina-e 93 1.6
|
| Добавлено: Ср Авг 04, 2010 23:19 Заголовок сообщения: |
|
|
Chebur
при выключенном зажигании так и должно быть.
_________________
Бортовик Темпра |
|
| Вернуться к началу |
|
|
Chebur
Amico
Возраст: 36
Знак зодиака:
Зарегистрирован: 12.03.2008
Сообщения: 41
Откуда: Ижевск
Авто: Fiat Tipo 1600 i.e. DGT 1991г.в
|
| Добавлено: Чт Авг 05, 2010 08:10 Заголовок сообщения: |
|
|
| =aleks= писал(а): | Chebur
при выключенном зажигании так и должно быть. |
Дело в том что и при включеном так же работают на ходу приходится двери открывать
|
|
| Вернуться к началу |
|
|
Хрюкин
Италоманьячище
Возраст: 54
Знак зодиака:
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод
Авто: SATURN VUE 2.2
|
| Добавлено: Чт Авг 05, 2010 09:03 Заголовок сообщения: |
|
|
=aleks=
Судя по фотке Chebur, чёрный блок вообще простецкий- в нём даже автоматического поднятия/опускания водительского стекла нет. А об автодоводчике вообще речи быть не может. Наверняка, у тебя доводка выполнена через сигналку.
|
|
