[Taras_Potatos]

Ще б фотку збацав. Я, в принципі, ідею собі уявляю, цікаво було б побачити реалізацію.

[DEMOKPAT]

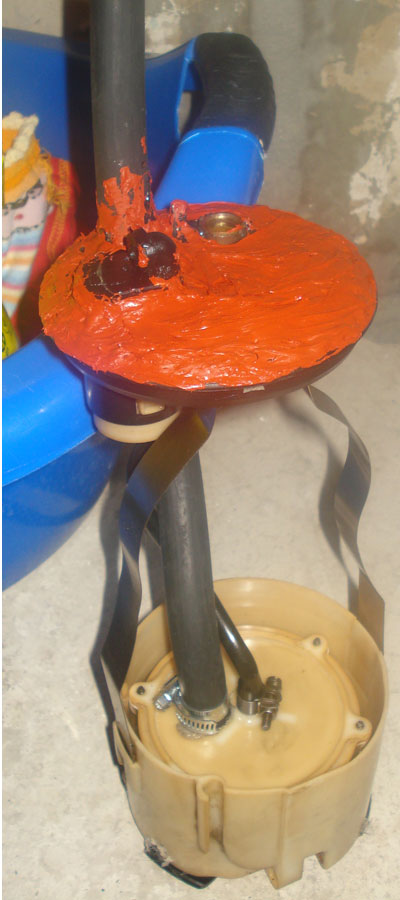

По центру трубочка, был топливозабор, в данный момент это обратка, идёт в сетку фильтра. Толстый шланг - забор топлива, теперь расположен рядом с обраткой, внутри сетки плотно и отверстия забора и обратки на одном уровне, тобиш часть обратки будет сразу всасываться. (На забор топлива, была такая же трубочка как у обратки)
В корпусе по кругу дополнительные отверстия для топлива.
Было одно, выемка в корпусе, что видна прямо и было посадочное место для трубки с обраткой завёрнутой в сторону отверстия забора топлива. Но внутри корпуса ещё и улитка. Тоесть обратка если и попадала в корпус, пока дойдёт до сетки сто раз остыла бы.
Отверстия делал сквозные к сетке.

Корпус сверху был слегка покоцан, посему залил всё горячим силиконом, но так как силикон при морозе имеет свойство становиться хрупким, промазал качественно герметиком для стабилизации состояния силикона - дабы не отвалился часом, но эт больше на всякий случай.
всё равно сверху ставится крышка в кузове авто, под крышку паралончик для уплотнения положу).

[Taras_Potatos]

А з'єднання з шлангами, що йдуть під днищем як зробив?

[DEMOKPAT]

У меня шланги проходят по салону.
В багажнике в кузове отверстие (закрываемое крышкой) для доступа к топливозаборнику и датчику уровня топлива. к этому отверстию и подводятся топливные трубки. На фотке видно медное гнездо, туда вставляется обратка, а толстый шланг, собственно подача топлива.

гм, а у тя, что топливопровод по днищу кузова проведён???
По салону, теплее

[DRAGON]

у меня тоже под днищем.

[Taras_Potatos]

DEMOKPAT
У тебе якась колгоспчина )))) Або на дорестайлі труби йшли салоном. Бо у мене шо на Темі, шо на донорі труби йшли під днищем , паралельно до гальмівних трубок на задню вісь..... А в Уно -- по салону.....

[DEMOKPAT]

[Taras_Potatos]
