Установка задних ремней безопасности
На страницу 1, 2, 3  След.

Начать новую тему   Ответить на тему    Список форумов Український клуб фанів FIAT / CLUB UCRAINO TIFOSO DELLA FIAT -> FIAT Doblo
Предыдущая тема :: Следующая тема
Автор Сообщение
andron36a
Италофан


Италофан

Возраст: 43
Знак зодиака: Близнецы
Зарегистрирован: 28.10.2013
Сообщения: 173
Откуда: украина николаев

Авто: Fiat Doblo Москвич 412

СообщениеДобавлено: Вс Мар 30, 2014 10:56    Заголовок сообщения: Установка задних ремней безопасности Ответить с цитатой

Эта тема посвящается всем тем кто хочет установить задние ремни безопасности на Фиат Добло!!!!!!!!!
Вот и пришло время создать фото отчёт по установке задних ремней безопасности! Думал варить или делать как то по другому пришел к выводу что варить кузов , который обшитый внутри, не хочется. В сязи с пожарной безопасностью. Видел пару раз как машины горят,даже пришлось одну из них тушить Ваз 2107 Ощущения острые!! Перелопатив кучу инфы а инете нашел один подходящий способ (без сварки) и взял его за основу(спасибо автору) , а потом придумал ещё два своих Эти способы можно применить к любому авто. Здесь будут показаны фото как с телефона так и сделанные фотоаппаратом так что извените за качество сьёмки но сама суть вам будет понятна Сейчас я здесь всё подробно опишу как и что делал! Если будут вопросы можете смело задавать, буду рад на них ответить и помочь если надо!Вот мои тел: 0687036674 или 0996281295 Если кому надо!- могу помочь в изготовлении любого из вариантов Пишите на почту или через форум: Вот мой имеил 380687036674@ya.ru[/b]
Вариант № 1

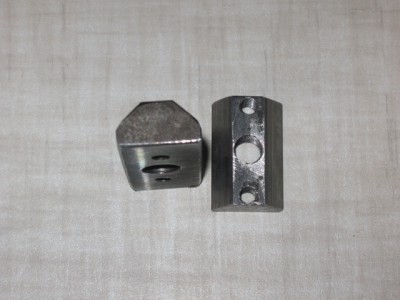

За основу был выбран вот этот вариант Вот ещё ссылка на харьковском форуме или клубе добловодов можно посмотреть этот вариант там http://club-fiat.org.ua/forum/38-4431-1 Правда для каждого из вариантов надо будет иметь круглый напильник диаметром 5-6 мм(маленький )и плоский напильник , чтобы подравнивать края Правда здесь ещё нет фоток 2-х шайб но я их потом подкину Просто забыл сфоткать. 1-е 3 фотки это вариант №1



 Описание:
 Размер:  315.82 KB
 Просмотрено:  539 раз(а)




 Описание:
 Размер:  165.31 KB
 Просмотрено:  505 раз(а)




 Описание:
 Размер:  82.46 KB
 Просмотрено:  510 раз(а)




_________________
Тише едишь- меньше должен!


Последний раз редактировалось: andron36a (Пт Фев 20, 2015 14:48), всего редактировалось 4 раз(а)
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
andron36a
Италофан


Италофан

Возраст: 43
Знак зодиака: Близнецы
Зарегистрирован: 28.10.2013
Сообщения: 173
Откуда: украина николаев

Авто: Fiat Doblo Москвич 412

СообщениеДобавлено: Вс Мар 30, 2014 11:12    Заголовок сообщения: ремни безопасности Ответить с цитатой

Вариант № 2 который я использовал у себя

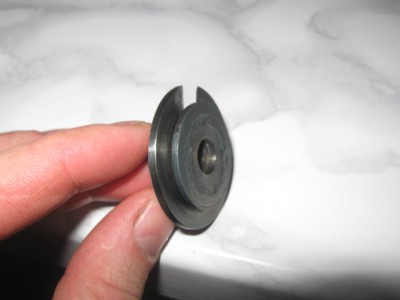

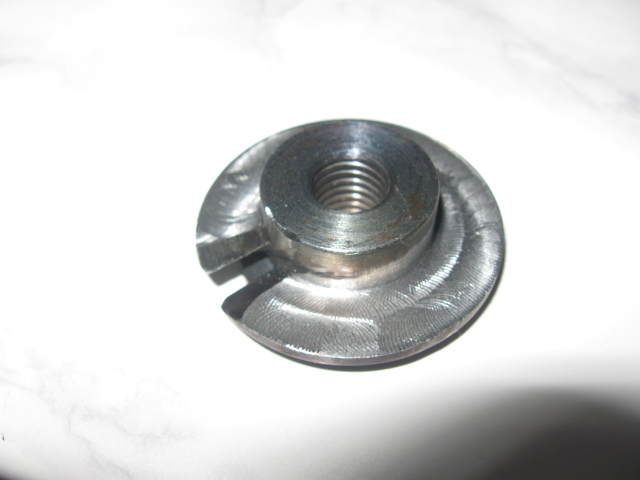

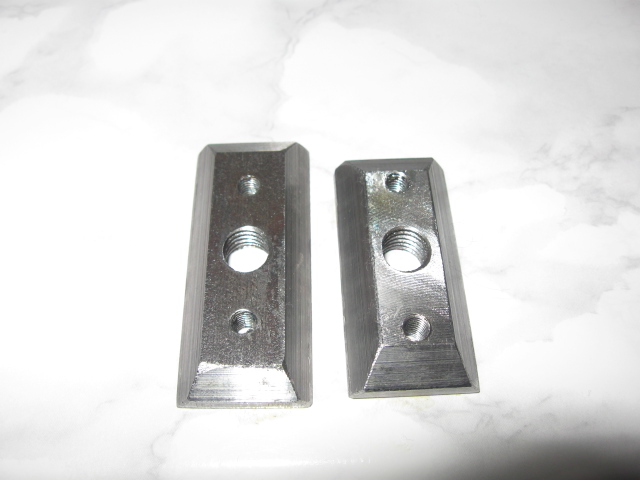

Выточил вот такие шайбы с резьбой внутри Сделал в кузове в отверстии вот такие две прорези , сначала напильником а края подравнял плоским надфилем Чтобы можно было зафиксировать эту шайбу-гайку изнутри чтоб не упала во внутрь правда пришлось так же изготовить что- то типа ключик болт(не знаю как это назвать , выразится, ну в общем вы сами поймёте)чтобы можно было вставить -развернуть и провернуть до фиксаторных отверстий



 Описание:
 Размер:  315.82 KB
 Просмотрено:  512 раз(а)




 Описание:
 Размер:  380.97 KB
 Просмотрено:  534 раз(а)




 Описание:
ключик
 Размер:  286.84 KB
 Просмотрено:  500 раз(а)




 Описание:
 Размер:  295.47 KB
 Просмотрено:  505 раз(а)




 Описание:
вуаля и всё готово!
 Размер:  314.8 KB
 Просмотрено:  506 раз(а)




_________________
Тише едишь- меньше должен!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
andron36a
Италофан


Италофан

Возраст: 43
Знак зодиака: Близнецы
Зарегистрирован: 28.10.2013
Сообщения: 173
Откуда: украина николаев

Авто: Fiat Doblo Москвич 412

СообщениеДобавлено: Вс Мар 30, 2014 11:15    Заголовок сообщения: Ответить с цитатой

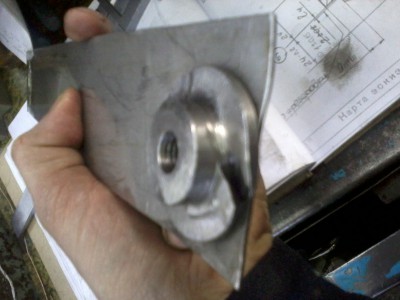

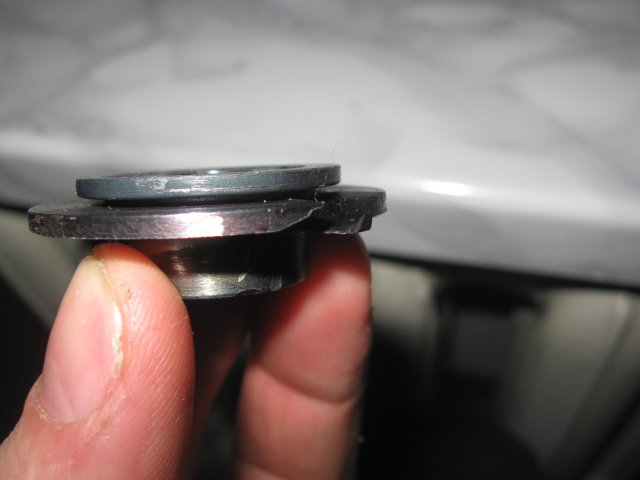

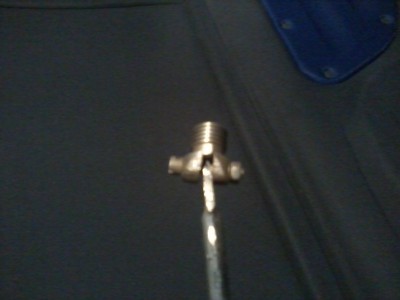

Вариант №3 вообще интересный! Я сделал типа гайки-шайбы-заклёпки Короче выточили мне пацаны вот такую гайку с шайбой (приварной) а между ними кузов . Вариант интересен тем что не требует какого то прикручивания к кузову Короче очень сложно обьяснить смотрите сами
Делаем прорезь как и на остальных вариантах, только одну прорезь Вставляем эту гайку в отверстием начинаем прокручивать как по резьбе И кузов становится между 2-х шайб и выпасть от туда (а тем более обратно выкрутится) ну ни как не может Все на этом всё Всем мира добра и удачи!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!



 Описание:
 Размер:  82.7 KB
 Просмотрено:  485 раз(а)




 Описание:
 Размер:  71.4 KB
 Просмотрено:  504 раз(а)




 Описание:
 Размер:  89.36 KB
 Просмотрено:  513 раз(а)

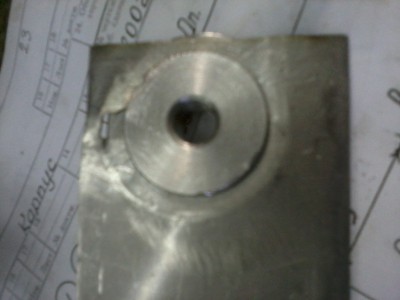

Фото-0198 (2).jpg
 Описание:
 Размер:  343.75 KB
 Просмотрено:  537 раз(а)

Фото-0198 (2).jpg



Фото-0199 (2).jpg
 Описание:
 Размер:  463.57 KB
 Просмотрено:  510 раз(а)

Фото-0199 (2).jpg



_________________
Тише едишь- меньше должен!


Последний раз редактировалось: andron36a (Пт Апр 04, 2014 09:03), всего редактировалось 1 раз
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
andron36a
Италофан


Италофан

Возраст: 43
Знак зодиака: Близнецы
Зарегистрирован: 28.10.2013
Сообщения: 173
Откуда: украина николаев

Авто: Fiat Doblo Москвич 412

СообщениеДобавлено: Вс Мар 30, 2014 11:22    Заголовок сообщения: Ответить с цитатой

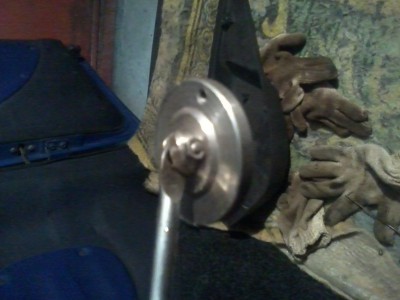

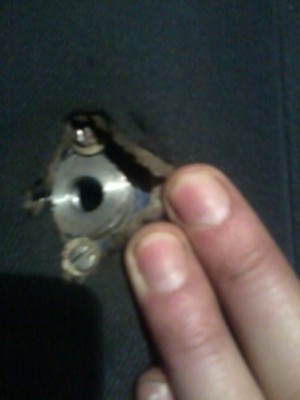

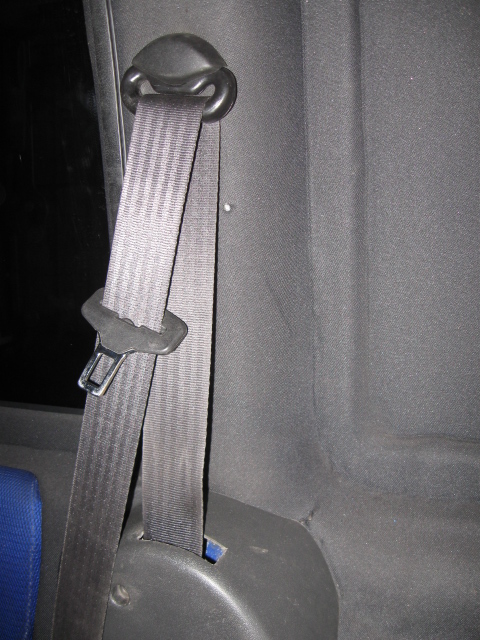

Итак продолжаем устанавливать всё остальное (катушку ремни и концы ремней) Смотрите по фоткам там всё понятно А если не понятно задавайте вопросы! Катушка встала на штатное место А вот с верхним креплением т нижним пришлось помуздохаца


 Описание:
 Размер:  188.47 KB
 Просмотрено:  800 раз(а)




Фото-0207 (2).jpg
 Описание:
 Размер:  370.86 KB
 Просмотрено:  554 раз(а)

Фото-0207 (2).jpg



Фото-0209 (2).jpg
 Описание:
 Размер:  296.58 KB
 Просмотрено:  521 раз(а)

Фото-0209 (2).jpg



 Описание:

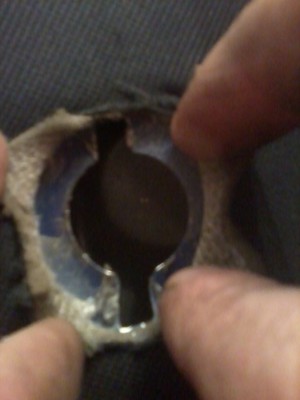

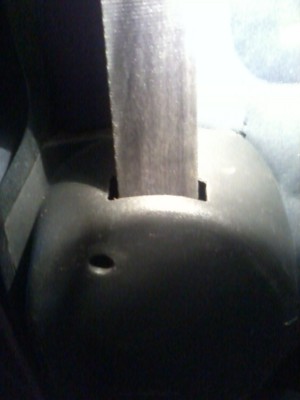

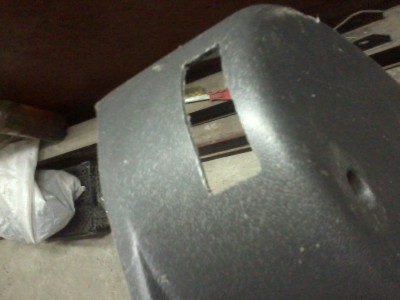

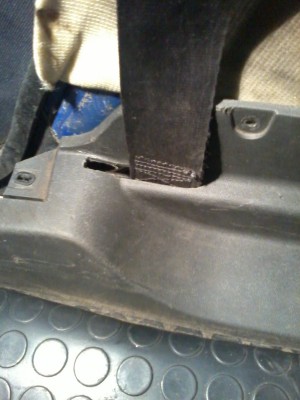

прорезь под ремень
 Размер:  463.41 KB
 Просмотрено:  552 раз(а)




Фото-0211 (2).jpg
 Описание:

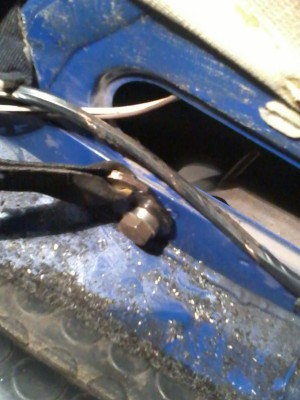

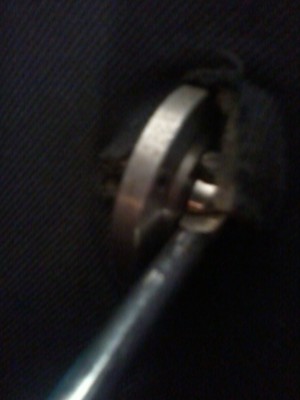

нижняя точка
 Размер:  446.59 KB
 Просмотрено:  498 раз(а)

Фото-0211 (2).jpg



_________________
Тише едишь- меньше должен!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
andron36a
Италофан


Италофан

Возраст: 43
Знак зодиака: Близнецы
Зарегистрирован: 28.10.2013
Сообщения: 173
Откуда: украина николаев

Авто: Fiat Doblo Москвич 412

СообщениеДобавлено: Вс Мар 30, 2014 11:25    Заголовок сообщения: Ответить с цитатой

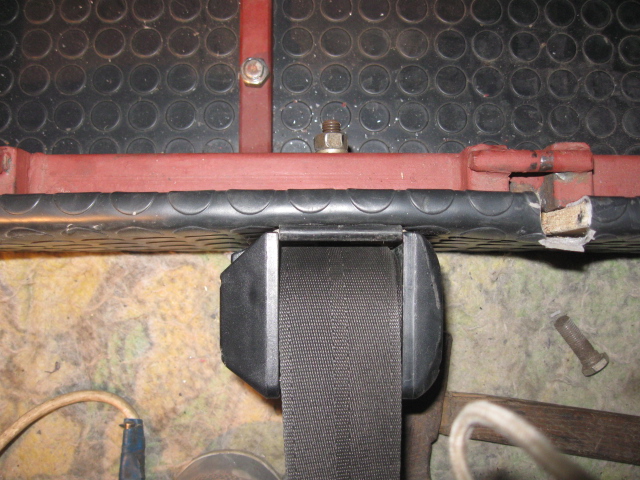

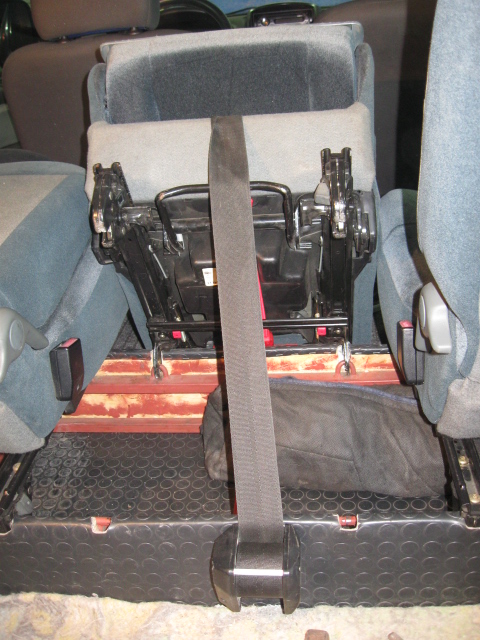

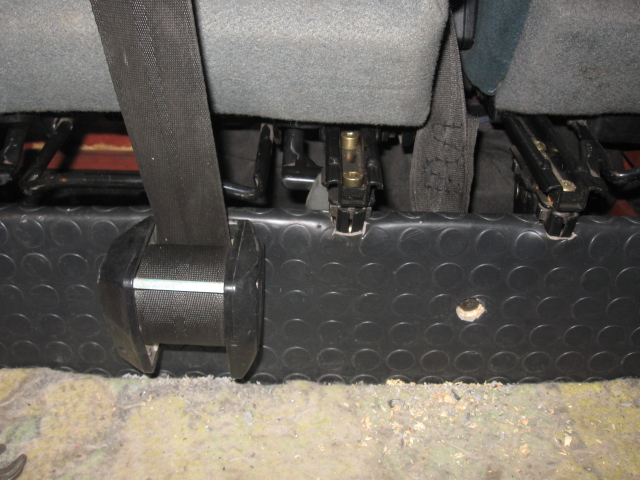

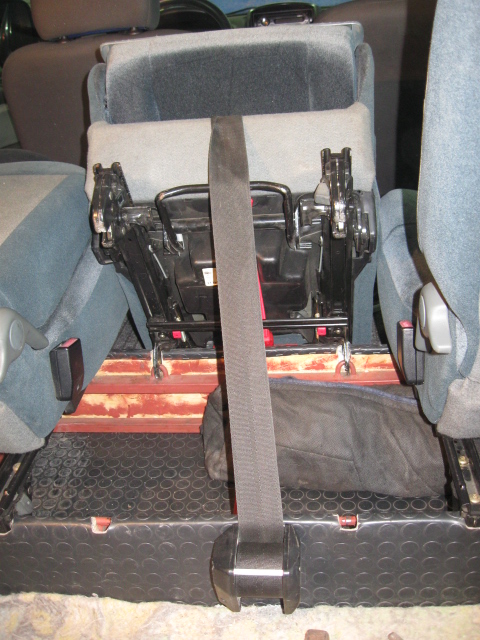

Крепление ремня среднего сидения Повторюсь что катушка была взята от ваз 2105 Да забыл предупредить что в катушке от ваз 2105 ремня немного не хватало Пришлось добавлять 80см


 Описание:
 Размер:  214.3 KB
 Просмотрено:  573 раз(а)




 Описание:
 Размер:  196.65 KB
 Просмотрено:  539 раз(а)




 Описание:
 Размер:  171.55 KB
 Просмотрено:  496 раз(а)




 Описание:
 Размер:  173.24 KB
 Просмотрено:  623 раз(а)




 Описание:
 Размер:  181.41 KB
 Просмотрено:  546 раз(а)




_________________
Тише едишь- меньше должен!


Последний раз редактировалось: andron36a (Вс Мар 30, 2014 11:30), всего редактировалось 1 раз
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
andron36a
Италофан


Италофан

Возраст: 43
Знак зодиака: Близнецы
Зарегистрирован: 28.10.2013
Сообщения: 173
Откуда: украина николаев

Авто: Fiat Doblo Москвич 412

СообщениеДобавлено: Вс Мар 30, 2014 11:28    Заголовок сообщения: Ответить с цитатой

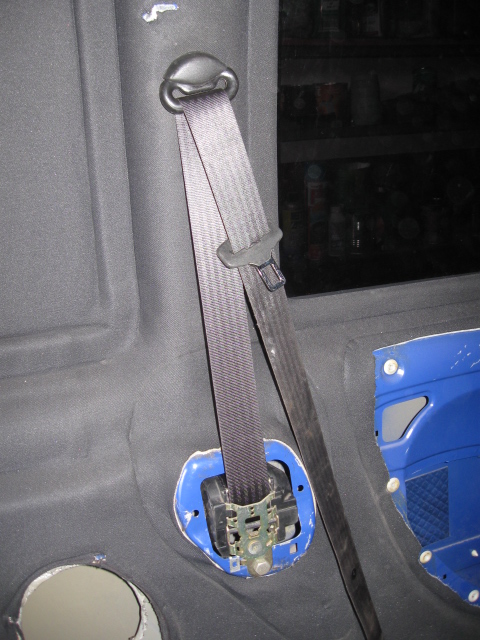

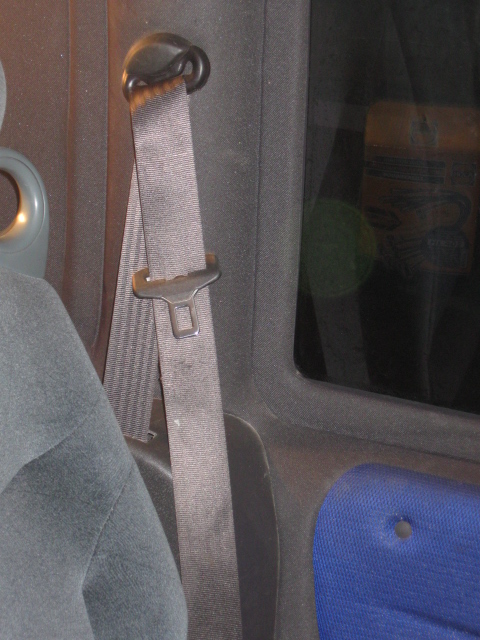

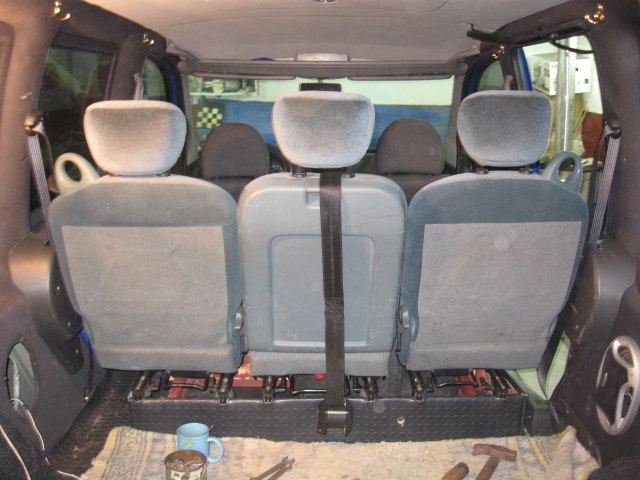

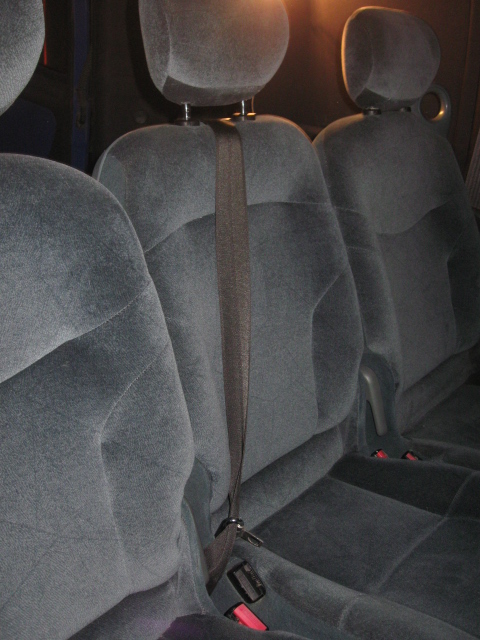

Итак результат:--------.


 Описание:
 Размер:  173.24 KB
 Просмотрено:  561 раз(а)




 Описание:
 Размер:  181.41 KB
 Просмотрено:  493 раз(а)




 Описание:
 Размер:  187.64 KB
 Просмотрено:  577 раз(а)




 Описание:
 Размер:  198.26 KB
 Просмотрено:  507 раз(а)




_________________
Тише едишь- меньше должен!


Последний раз редактировалось: andron36a (Пт Апр 04, 2014 09:04), всего редактировалось 1 раз
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
ROY
Италоманьячище


Италоманьячище

Возраст: 43
Знак зодиака: Козерог
Зарегистрирован: 01.12.2011
Сообщения: 2114
Откуда: Киев/Васильков

Авто: ///// Doblo 1.6 16v NP7

СообщениеДобавлено: Чт Апр 03, 2014 18:04    Заголовок сообщения: Ответить с цитатой

andron36a
3 вариант интересен,скажи,а эта шайба потом не тарабанит в кузове???Можешь помочь с изготовлением таких шайб,нужно 2 шт? Smile

_________________
Разбираю Добло 1.4 + детали салона...тел.098-258-49-11
http://fiat-club.org.ua/forum/viewtopic.php?t=44761&postdays=0&postorder=asc&start=0
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
andron36a
Италофан


Италофан

Возраст: 43
Знак зодиака: Близнецы
Зарегистрирован: 28.10.2013
Сообщения: 173
Откуда: украина николаев

Авто: Fiat Doblo Москвич 412

СообщениеДобавлено: Пт Апр 04, 2014 09:11    Заголовок сообщения: Ответить с цитатой

ROY писал(а):
andron36a
3 вариант интересен,скажи,а эта шайба потом не тарабанит в кузове???Можешь помочь с изготовлением таких шайб,нужно 2 шт? Smile

Потом не тарабанит! Во время закручивания оно немного отгибает кузов а вторая шайба его выравнивает ставит на место. помочь могу!

_________________
Тише едишь- меньше должен!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
STETS
Италоманьячище


Италоманьячище

Возраст: 60
Знак зодиака: Скорпион
Зарегистрирован: 08.10.2012
Сообщения: 1580
Откуда: Киев

Авто: FIAT DOBLO 1.9 JTD

СообщениеДобавлено: Пт Апр 04, 2014 12:52    Заголовок сообщения: Ответить с цитатой

andron36a писал(а):
Вариант №3 вообще интересный! Я сделал типа гайки-шайбы-заклёпки Короче выточили мне пацаны вот такую гайку с шайбой (приварной) а между ними кузов . Вариант интересен тем что не требует какого то прикручивания к кузову Короче очень сложно обьяснить смотрите сами
Делаем прорезь как и на остальных вариантах, только одну прорезь Вставляем эту гайку в отверстием начинаем прокручивать как по резьбе И кузов становится между 2-х шайб и выпасть от туда (а тем более обратно выкрутится) ну ни как не может Все на этом всё Всем мира добра и удачи!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Зачем опять изобретать велосипед? Есть спец гайки,они как типа клёпки.Сверлим дырку,вставил гайку - одним ключом держим гайку,а другим ввинчиваем болт до упора и немного с усилием доворачиваеш(типа дотягиваем).Там внутри часть гайки расплющивается и становится как шайба и держит гайку от выпадения и проворота.Пара (гайка - болт)- стоит копейки,покупал на отделе метизоа.А то как в том анекдоте : возьму бутылку,пойду до кума - кум бесплатно пострижёт!

_________________
Галантерея,ремни,кошельки,сумки из кожи ручной работы.Любой "каприз из кожи"под заказ.
https://www.facebook.com/pg/StetsLeatherCraft/photos/?ref=page_internal
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
andron36a
Италофан


Италофан

Возраст: 43
Знак зодиака: Близнецы
Зарегистрирован: 28.10.2013
Сообщения: 173
Откуда: украина николаев

Авто: Fiat Doblo Москвич 412

СообщениеДобавлено: Пт Апр 04, 2014 13:01    Заголовок сообщения: Ответить с цитатой

Цитата < Зачем опять изобретать велосипед? Есть спец гайки,они как типа клёпки.Сверлиш дырку,вставил гайку - одним ключом держим гайку,а другим ввинчиваем болт до упора и немного с усилием доворачиваем(типа дотягиваем).Там внутри часть гайки расплющивается и становится как шайба и держит гайку от выпадения и проворота.Пара (гайка - болт)- стоит копейки,покупал на отделе метизов. >


Там с другой стороны должна быть большая шайба а не так абы держалось В этом случае этот вариант не подходит ,(разве что для галочки для ментов Якобы что ремни стоят)Вы не представляете какие силы действуют во время аварии И если вам дорога жизнь своих близких то вы будете делать что то по надёжней чем клёп-гайка

_________________
Тише едишь- меньше должен!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
STETS
Италоманьячище


Италоманьячище

Возраст: 60
Знак зодиака: Скорпион
Зарегистрирован: 08.10.2012
Сообщения: 1580
Откуда: Киев

Авто: FIAT DOBLO 1.9 JTD

СообщениеДобавлено: Пт Апр 04, 2014 13:49    Заголовок сообщения: Ответить с цитатой

Про безопасность я согласен.Но на стойке тонкий металл,и если авария (не дай бог) - то всё полетит вместе с гайкой.В таком случае надо наваривать или клепать хорошую пластину для усиления.Там, где предусмотрено установку ремней безопасности, - соответственно и места установки должным образом усилены.А так хоть гайка с большой шайбой (самопал),хоть с магазинной всё едино -" для отмазки ментам" получается.А о семье надо подумать посерьёзней.
_________________
Галантерея,ремни,кошельки,сумки из кожи ручной работы.Любой "каприз из кожи"под заказ.
https://www.facebook.com/pg/StetsLeatherCraft/photos/?ref=page_internal
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
andron36a
Италофан


Италофан

Возраст: 43
Знак зодиака: Близнецы
Зарегистрирован: 28.10.2013
Сообщения: 173
Откуда: украина николаев

Авто: Fiat Doblo Москвич 412

СообщениеДобавлено: Пт Апр 04, 2014 13:55    Заголовок сообщения: Ответить с цитатой

так там и предусмотренно место на стойке там даже есть отв. но гайка не в варена А по серьёзней это только варить Но когда салон обшит то как то страшно варить Не дай бог загорится! Страшно!!! Приходилось тушить машину (слава богу не свою)
_________________
Тише едишь- меньше должен!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
STETS
Италоманьячище


Италоманьячище

Возраст: 60
Знак зодиака: Скорпион
Зарегистрирован: 08.10.2012
Сообщения: 1580
Откуда: Киев

Авто: FIAT DOBLO 1.9 JTD

СообщениеДобавлено: Пт Апр 04, 2014 14:10    Заголовок сообщения: Ответить с цитатой

Вот и я говорю : если гайку вварить,тогда безопасность соблюдена.А если тулить хоть самоточку,хоть клёпку магазинную - о какой безопасности может идти речь?Если не приварено - вырвет и ту и другую.Получается самообман.А если это так,то зачем изобретать велосипед?(самоточку гайку)? Задний ряд сидений в моей машине к полу прикручены на таких гайках,5 лет стоят,не шатаютя,держат хорошо.
_________________
Галантерея,ремни,кошельки,сумки из кожи ручной работы.Любой "каприз из кожи"под заказ.
https://www.facebook.com/pg/StetsLeatherCraft/photos/?ref=page_internal
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
ROY
Италоманьячище


Италоманьячище

Возраст: 43
Знак зодиака: Козерог
Зарегистрирован: 01.12.2011
Сообщения: 2114
Откуда: Киев/Васильков

Авто: ///// Doblo 1.6 16v NP7

СообщениеДобавлено: Пт Апр 04, 2014 14:32    Заголовок сообщения: Ответить с цитатой

Я тоже считаю,что клепгайка хуже,шайба будет надежнее,и вырвет ее или нет будет зависит от силы столкновения (если сравнивать эти два варианта),а изобретать всегда нужно в любом случае для того чтобы мозги работали и развивались...
_________________
Разбираю Добло 1.4 + детали салона...тел.098-258-49-11
http://fiat-club.org.ua/forum/viewtopic.php?t=44761&postdays=0&postorder=asc&start=0
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
STETS
Италоманьячище


Италоманьячище

Возраст: 60
Знак зодиака: Скорпион
Зарегистрирован: 08.10.2012
Сообщения: 1580
Откуда: Киев

Авто: FIAT DOBLO 1.9 JTD

СообщениеДобавлено: Пт Апр 04, 2014 15:12    Заголовок сообщения: Ответить с цитатой

ROY писал(а):
Я тоже считаю,что клепгайка хуже,шайба будет надежнее,и вырвет ее или нет будет зависит от силы столкновения (если сравнивать эти два варианта),а изобретать всегда нужно в любом случае для того чтобы мозги работали и развивались...

Вы наверное не видели этой "клёпки"гайки,если так считаете.Жаль нет фото показать.Это как- бы две гайки соединённые между собой трубочкой.Болт тоже своеобразный,он специально для монтажа сделан,его для крепления не применяют,только для монтажа гайки.Так вот,при сжимании гаек образуются две шайбы с обеих сторон металла.А болт крепёжный затягивает крепление через обе гайки.Гайка внутренняя без граней и зазор между гайкой и металлом минимальный + на гайке есть зубчики для сцепа с металлом от проворота.Крепление довольно надёжное получается,я сам её случайно увидел и теперь довольно часто применяю.

_________________
Галантерея,ремни,кошельки,сумки из кожи ручной работы.Любой "каприз из кожи"под заказ.
https://www.facebook.com/pg/StetsLeatherCraft/photos/?ref=page_internal
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
