ПРОБЛЕМА С ВНУТРИСАЛОННЫМ СВЕТОМ
На страницу 1, 2  След.

Начать новую тему   Ответить на тему    Список форумов Український клуб фанів FIAT / CLUB UCRAINO TIFOSO DELLA FIAT -> Мінівени, мікроавтобуси (FIAT Scudo, FIAT Ducato, FIAT Ulysse)
Предыдущая тема :: Следующая тема
Автор Сообщение
АНДРЕЙ ПАТИЧУК
Amico


Amico

Возраст: 42
Знак зодиака: Водолей
Зарегистрирован: 03.05.2012
Сообщения: 1
Откуда: РОВНО

Авто: -

СообщениеДобавлено: Чт Май 03, 2012 15:41    Заголовок сообщения: ПРОБЛЕМА С ВНУТРИСАЛОННЫМ СВЕТОМ Ответить с цитатой

ФИАТ СКУДО 2002 2,0 JTD ГОРИТ ПЕДОХРАНИТЕЛЬ НА РАДИО,СВЕТ В САЛОНЕ,ПОМОГИТЕ СХЕМОЙ И ЕЩЕ ГДЕ НАХОДИТСЯ БЛОК УПРАВЛЕНИЯ СВЕТОМ В САЛОНЕ(ПЛАВНОЕ ГАШЕНИЕ)
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Vladimir TV
Италомафиози


Италомафиози

Возраст: 50
Знак зодиака: Стрелец
Зарегистрирован: 25.07.2011
Сообщения: 1071
Откуда: Украина

Авто: Peugeot Expert, 2004 (2,0 HDI), RHX

СообщениеДобавлено: Чт Май 03, 2012 18:58    Заголовок сообщения: Ответить с цитатой

Попробуй эти посмотреть:

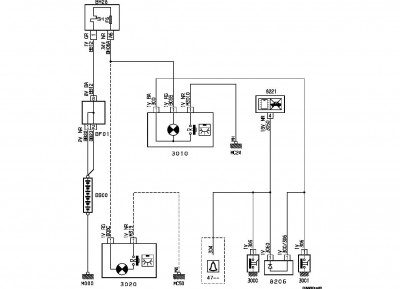

Схема 2.JPG
 Описание:
 Размер:  75.82 KB
 Просмотрено:  999 раз(а)

Схема 2.JPG

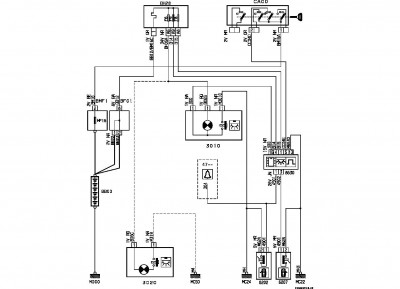

Схема 1.JPG
 Описание:
 Размер:  88.87 KB
 Просмотрено:  852 раз(а)

Схема 1.JPG


Вернуться к началу
Посмотреть профиль Отправить личное сообщение
alex-lv
Италоманьячище


Италоманьячище

Возраст: 28
Знак зодиака: Дева
Зарегистрирован: 14.09.2009
Сообщения: 1306
Откуда: Львів

Авто: продано

СообщениеДобавлено: Чт Май 03, 2012 20:31    Заголовок сообщения: Ответить с цитатой

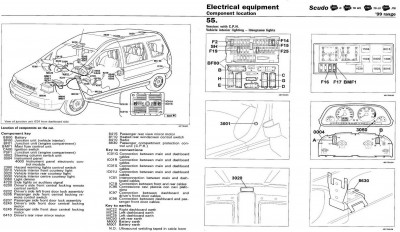

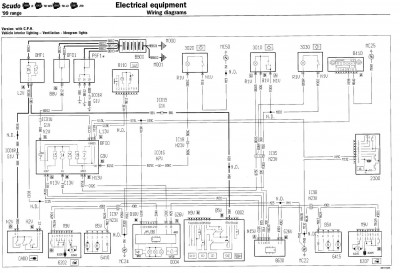

Hi


 Описание:
 Размер:  333.55 KB
 Просмотрено:  714 раз(а)




 Описание:
 Размер:  397.81 KB
 Просмотрено:  839 раз(а)




_________________
0б77бб9119
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
ДімООН
Amico


Amico

Возраст: 40
Знак зодиака: Рак
Зарегистрирован: 28.08.2013
Сообщения: 25
Откуда: Рівне

Авто: Fiat Scudo 1998 1.9D

СообщениеДобавлено: Ср Ноя 20, 2013 18:52    Заголовок сообщения: Ответить с цитатой

Скудо 98 р. груз Вирішив підключити передній плафон салону від пасата В3, оскільки не було в штатному третього положення - все викл. але виявилось що в пасаті від дверей приходить мінус, а в мене від дверей на плафон приходить плюс, тобто в плафоні три провода - 1 постійний мінус, 2 постійний плюс та 3 плюс при відкритих дверях, може в мене з схемою не то? порадьте
_________________
Курить не брошу но пить буду
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
SabitofF
Италомафиози


Италомафиози

Возраст: 36
Знак зодиака: Стрелец
Зарегистрирован: 27.06.2012
Сообщения: 545
Откуда: Винница

Авто: Citroen Jumpy 2005 г.в., 1.9TD, Bosch

СообщениеДобавлено: Чт Ноя 21, 2013 02:09    Заголовок сообщения: Ответить с цитатой

Все верно со схемой
минус и плюс всегда должны быть для включения плафона,

_________________
Коняга Виталик
+38 (066) 161-10-91
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Посетить сайт автора
ДімООН
Amico


Amico

Возраст: 40
Знак зодиака: Рак
Зарегистрирован: 28.08.2013
Сообщения: 25
Откуда: Рівне

Авто: Fiat Scudo 1998 1.9D

СообщениеДобавлено: Чт Ноя 21, 2013 09:25    Заголовок сообщения: Ответить с цитатой

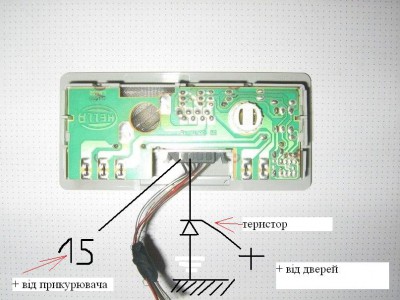

Оскільки схеми підключення відсутні - пішов експериментальним шляхом.
В плафоні пасата В3:
31 - постійний мінус
30 - постійний плюс
ТК - мінус від кінцевиків дверей
15 - плюс при включенні запалювання
Щоб всунути плафон в Scudo:
31 в мене є
30 в мене є
ТК - взяти постійний мінус та підключити його через тиристор, який буде активовувати плюс від кінцевиків дверей
15 - протягти від прикурювача, або замка запалювання.
Чи буде така схема працювати? який необхідно тиристор та звідки краще взяти + запалювання



 Описание:
 Размер:  89.77 KB
 Просмотрено:  420 раз(а)




_________________
Курить не брошу но пить буду
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Александр Васильевич
Италоманьячище


Италоманьячище

Возраст: 37
Знак зодиака: Козерог
Зарегистрирован: 21.05.2007
Сообщения: 17196
Откуда: Одеса

Авто: Фіат Сієна 1.2

СообщениеДобавлено: Чт Ноя 21, 2013 09:39    Заголовок сообщения: Ответить с цитатой

Рядовой и обычный тИристор имеет дурную привычку- его по управляющему входу открыть можно, но запереть потом уже нельзя. Т.е. сняв сигнал с УЭ ток течь будет постоянно, пока не разорвете цепь анода или катода.
_________________
Це не набиття постів, це просто моя думка.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
ДімООН
Amico


Amico

Возраст: 40
Знак зодиака: Рак
Зарегистрирован: 28.08.2013
Сообщения: 25
Откуда: Рівне

Авто: Fiat Scudo 1998 1.9D

СообщениеДобавлено: Чт Ноя 21, 2013 09:44    Заголовок сообщения: Ответить с цитатой

І що робити, може прокинути нові проводи від кінцевиків? чи якусь фігню вліпити, яка буде роботи пульсуючу напругу через тиристор?
_________________
Курить не брошу но пить буду
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
zheneva
Италофан


Италофан

Возраст: 46
Знак зодиака: Овен
Зарегистрирован: 28.02.2011
Сообщения: 119
Откуда: Рівне

Авто: Peugeot Expert 2.0 HDI 2005р.

СообщениеДобавлено: Чт Ноя 21, 2013 14:02    Заголовок сообщения: Ответить с цитатой

ДімООН
Ви напевне десь помилились, на схемах по скудо з кінцевиків приходить мінус, з блоком комфорту чи без нього.
Як у вас гасне світло в салоні, плавно чи зразу вимикається при закриванні дверей? Яка проводка біля плафону, заводська чи самопал?
Як працював старий плафон? (можна фото старого плафона?)
Можливо попередній власник зробив блок плавного гасіння світла і через це у вас іде плюс.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
ДімООН
Amico


Amico

Возраст: 40
Знак зодиака: Рак
Зарегистрирован: 28.08.2013
Сообщения: 25
Откуда: Рівне

Авто: Fiat Scudo 1998 1.9D

СообщениеДобавлено: Чт Ноя 21, 2013 14:43    Заголовок сообщения: Ответить с цитатой

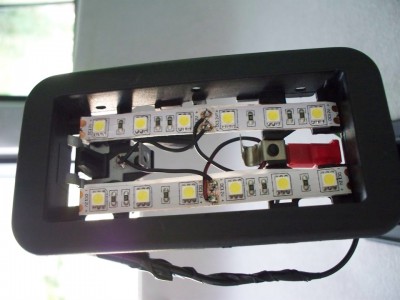

Світло вимикається одразу, проводка оригінальна, фото плафона не моє - в мене лампочка, а так все один в один - в мене один контакт на лампочці - постійний мінус, інший контакт лампочки плюс з дверей - на лампочці, та постійний плюс який перемикається нахилом самого плафона (скла), тобто при відкритих дверях - завжди світиться, при закритих - можна включити.Виключити при відкритих дверях - неможливо! що і заставило взятись за ці плафони.


 Описание:
 Размер:  135.46 KB
 Просмотрено:  273 раз(а)




_________________
Курить не брошу но пить буду
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
ДімООН
Amico


Amico

Возраст: 40
Знак зодиака: Рак
Зарегистрирован: 28.08.2013
Сообщения: 25
Откуда: Рівне

Авто: Fiat Scudo 1998 1.9D

СообщениеДобавлено: Чт Ноя 21, 2013 14:46    Заголовок сообщения: Ответить с цитатой

Замість тиристора напевне вліплю реле на 12В.
_________________
Курить не брошу но пить буду
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
ДімООН
Amico


Amico

Возраст: 40
Знак зодиака: Рак
Зарегистрирован: 28.08.2013
Сообщения: 25
Откуда: Рівне

Авто: Fiat Scudo 1998 1.9D

СообщениеДобавлено: Чт Ноя 21, 2013 17:05    Заголовок сообщения: Ответить с цитатой

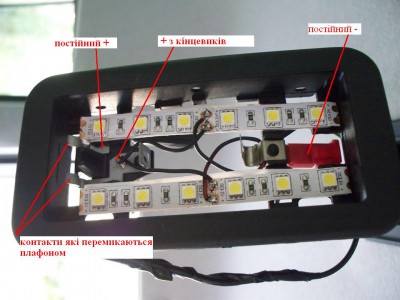

Розписав контакти плафона на фото


 Описание:
 Размер:  80.96 KB
 Просмотрено:  495 раз(а)




_________________
Курить не брошу но пить буду
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
zheneva
Италофан


Италофан

Возраст: 46
Знак зодиака: Овен
Зарегистрирован: 28.02.2011
Сообщения: 119
Откуда: Рівне

Авто: Peugeot Expert 2.0 HDI 2005р.

СообщениеДобавлено: Чт Ноя 21, 2013 17:40    Заголовок сообщения: Ответить с цитатой

ДімООН
У вас так як на фото три проводи, червоний, чорний і білий(чи сірий) ? (фішки мав на увазі)


Последний раз редактировалось: zheneva (Чт Ноя 21, 2013 18:07), всего редактировалось 1 раз
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
zheneva
Италофан


Италофан

Возраст: 46
Знак зодиака: Овен
Зарегистрирован: 28.02.2011
Сообщения: 119
Откуда: Рівне

Авто: Peugeot Expert 2.0 HDI 2005р.

СообщениеДобавлено: Чт Ноя 21, 2013 17:56    Заголовок сообщения: Ответить с цитатой

ДімООН
Як що да то:
Червоний - постійний плюс
Чорний - постійний мінус
Білий - мінус від кінцевиків (так в мене)

Не плутайте плюс і мінус, подивіться уважно, на вашому фото плюс світлодіодної лєнти підключений до червоної фішки, а ви туда намалювали мінус.
Прозвоніть уважно тестером чи простою лампочкою на 12в.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
zheneva
Италофан


Италофан

Возраст: 46
Знак зодиака: Овен
Зарегистрирован: 28.02.2011
Сообщения: 119
Откуда: Рівне

Авто: Peugeot Expert 2.0 HDI 2005р.

СообщениеДобавлено: Чт Ноя 21, 2013 18:15    Заголовок сообщения: Ответить с цитатой

ДімООН писал(а):
Світло вимикається одразу, проводка оригінальна,

Тоді це ваша схема



Схема 2.JPG
 Описание:
 Размер:  75.82 KB
 Просмотрено:  419 раз(а)

Схема 2.JPG
