СообщениеДобавлено: Пн Дек 10, 2012 14:06    Заголовок сообщения: электросхема приборки Ответить с цитатой

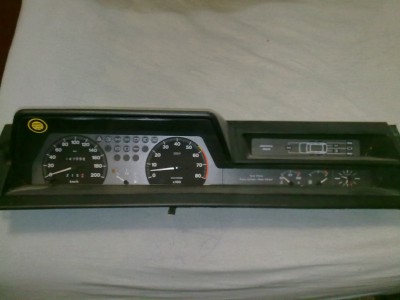

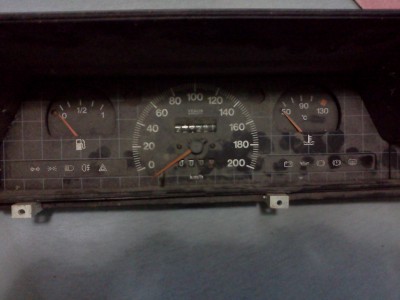

Люди добрые поделитесь электро схемами приборок на типо. нуждаюсь в двух схемах под вот такие приборки или же в распиновке.[img][/img]

 Описание:
 Размер:  433.1 KB
 Просмотрено:  264 раз(а)

 Описание:
 Размер:  385.13 KB
 Просмотрено:  263 раз(а)


_________________
Продам остатки запчастей двигателя на регата 1.9Д
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Губка Боб
Италомафиози


Италомафиози

Возраст: 48
Знак зодиака: Рыбы
Зарегистрирован: 10.02.2009
Сообщения: 1089
Откуда: Харьков

Авто: Fiat Tipo 2.0 cat i.e. Granturismo 1991г. был (((...,Снежный Миша"88 1,0 кабрио был, Ваз 2109 "89, Niva Sheva 1,7i 2004 Suzuki SX4 1.9 DDiS
СообщениеДобавлено: Пн Дек 10, 2012 14:11    Заголовок сообщения: Ответить с цитатой
http://fiat-tipo.de/index_schaltplaene93.php?id=14
_________________
http://kanjidb.ru/img/strokes_order/6E90.gif
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
юра84
Италоманьячище


Италоманьячище

Возраст: 40
Знак зодиака: Рыбы
Зарегистрирован: 14.11.2009
Сообщения: 2370
Откуда: ДОНЕЦК-__-Мелитополь-_-Ровно

Авто: TIPO 1.4
СообщениеДобавлено: Пн Дек 10, 2012 14:34    Заголовок сообщения: Ответить с цитатой
Вылаживал данную инфу тут: http://club-fiat.org.ua/forum/36-1607-1

но продублирую и здесь.Wink

Распиновка для замены приборки без тахометра на приборку с тахометром.

Вобщем вот вид приборки без тахометра, здесь я пронумеровал разьемы ( дальше будет видно для чего)



вот вид приборки с тахометром разьемы подключать необходимо в следующем порядке:

1 разьем ( без таха) на разьем А ( с тахом)

2 разьем на разьем В

3 разьем на разьем Е

4 разьем на разьем D

Ну а на тахометр необходимо подпаять провод к разьему С ( желательно тоже через однокантактный)




Удачи!Wink
_________________

италовод любитель
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
СаняZero
Италоманьячище


Италоманьячище

Возраст: 35
Знак зодиака: Водолей
Зарегистрирован: 04.10.2011
Сообщения: 1635
Откуда: Черкасская обл. г Канев

Авто: Vaz 2102 "75>Regata weekend 1.9D "88>Ford Orion 1.6 "89>MB 210D 2.9D "89>Opel Omega 2.0 "90>Expert 1.9D "05>Tipo 1.6GM Delco=>1.6J5.1=>1.8 twin spark)
СообщениеДобавлено: Пн Дек 10, 2012 15:15    Заголовок сообщения: Ответить с цитатой
огромное спасибо Very Happy
