электрические схемы
На страницу 1, 2, 3 След.

Список форумов Український клуб фанів FIAT / CLUB UCRAINO TIFOSO DELLA FIAT -> FIAT Tipo, FIAT Tempra

Предыдущая тема :: Следующая тема

Автор

Сообщение

Хрюкин
Италоманьячище

Возраст: 54
Знак зодиака: Телец

Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

Добавлено: Сб Янв 23, 2010 21:48 Заголовок сообщения: электрические схемы

схемы


Описание:

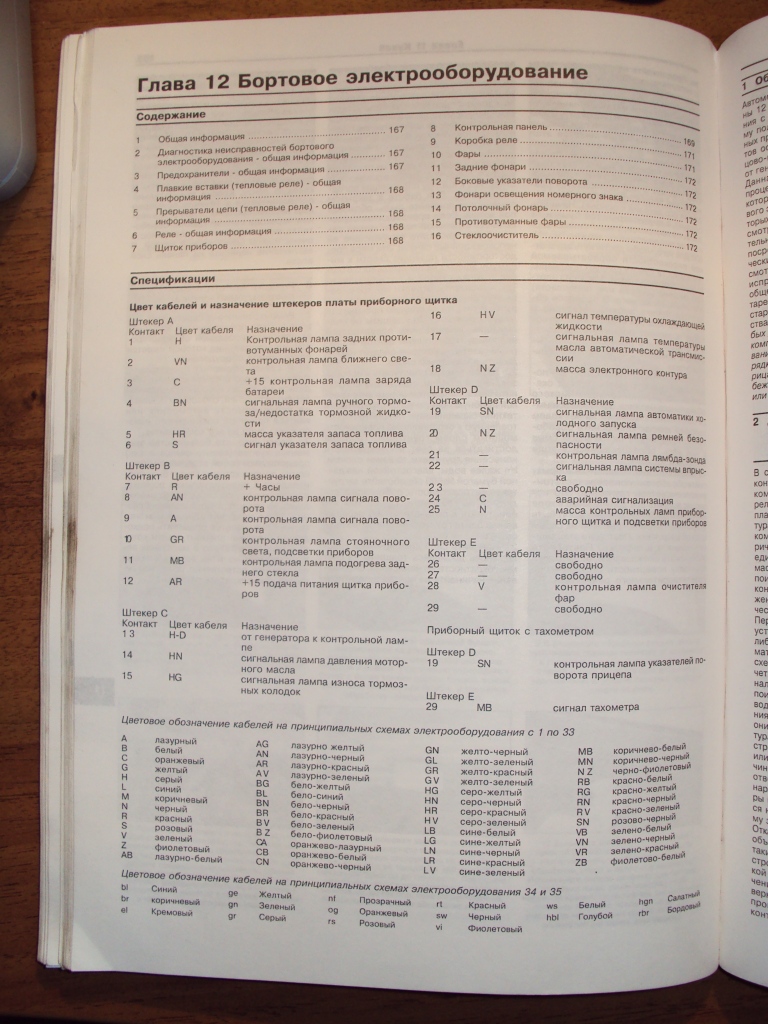

Системы электрооборудования. Спецификации.

Размер:

343.92 KB

Просмотрено:

6561 раз(а)


Описание:

Системы электрооборудования.
Спецификации.

Размер:

328.04 KB

Просмотрено:

4240 раз(а)


Описание:

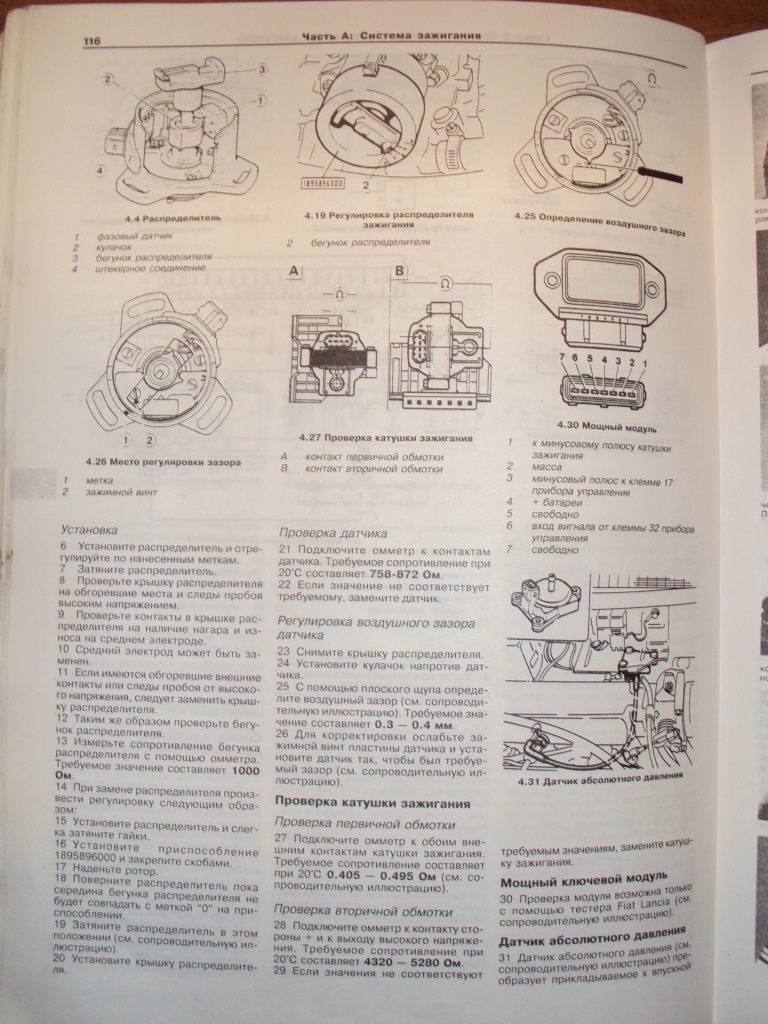

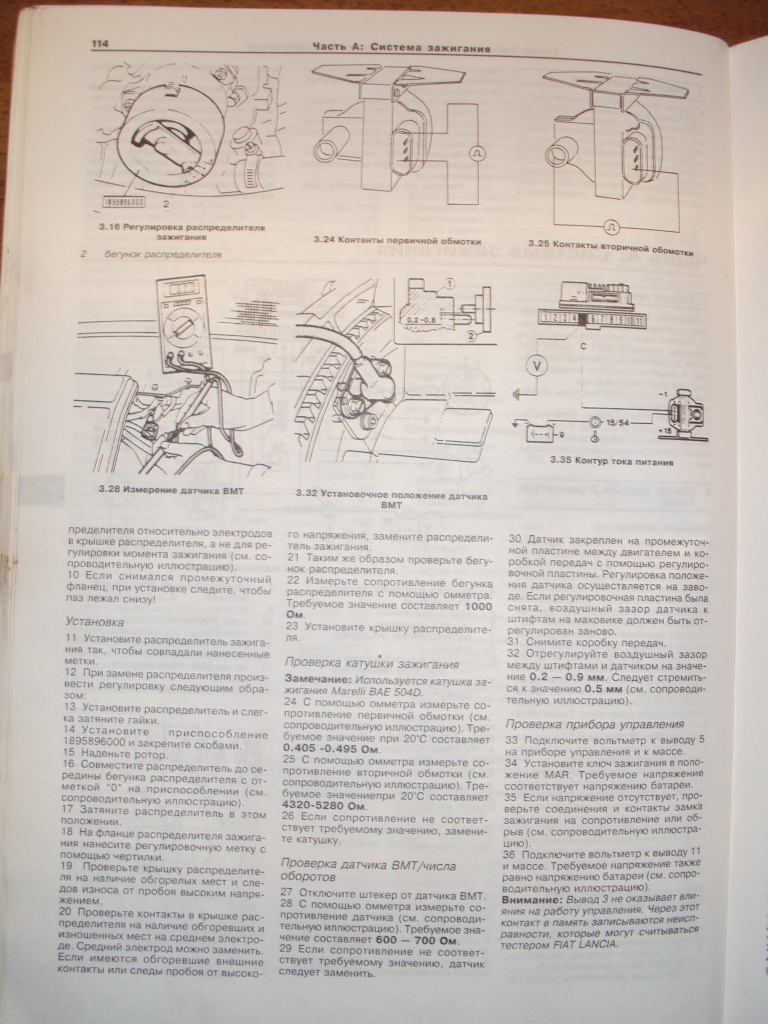

Система зажигания.

Размер:

315.75 KB

Просмотрено:

8491 раз(а)


Описание:

Система зажигания.

Размер:

330.8 KB

Просмотрено:

5750 раз(а)


Описание:

Система зажигания.

Размер:

323.52 KB

Просмотрено:

8926 раз(а)

Последний раз редактировалось: Хрюкин (Сб Янв 23, 2010 23:44), всего редактировалось 2 раз(а)

Вернуться к началу

Хрюкин
Италоманьячище

Возраст: 54
Знак зодиака: Телец

Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

Добавлено: Сб Янв 23, 2010 21:50 Заголовок сообщения:

схемы


Описание:

Система зажигания.

Размер:

335.33 KB

Просмотрено:

4955 раз(а)


Описание:

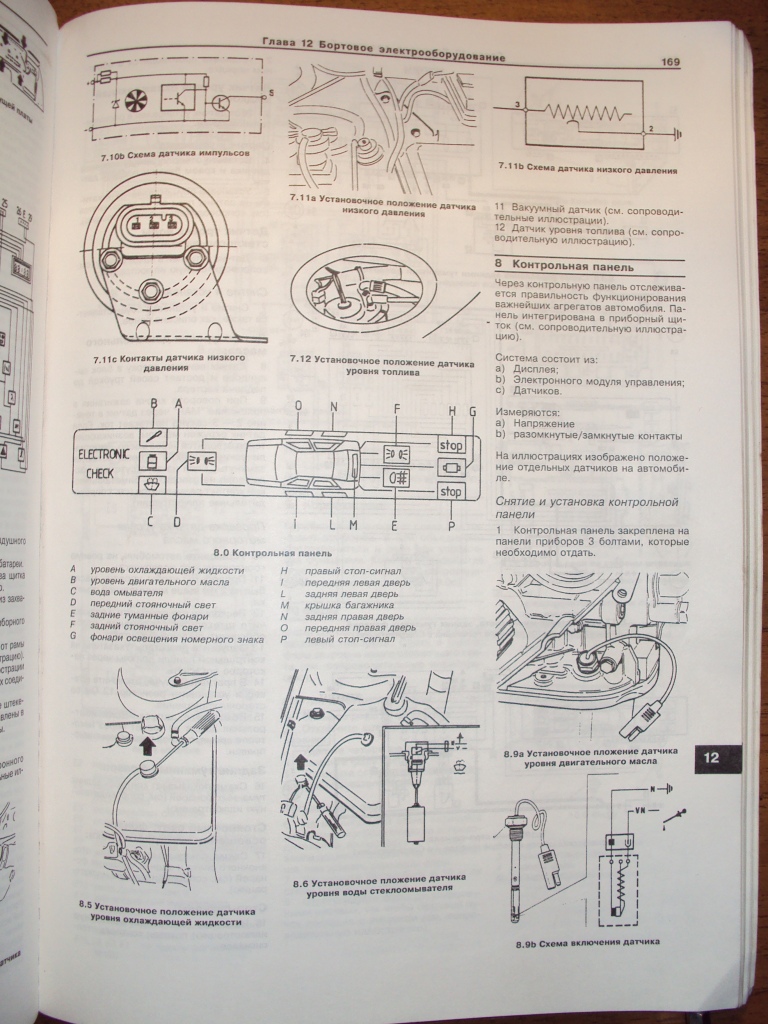

Датчики и панель неисправностей.

Размер:

327.08 KB

Просмотрено:

5739 раз(а)


Описание:

Датчики(описание).
Панель неисправностей- задние противотуманки, стояночный свет, стопы.

Размер:

340.39 KB

Просмотрено:

5820 раз(а)


Описание:

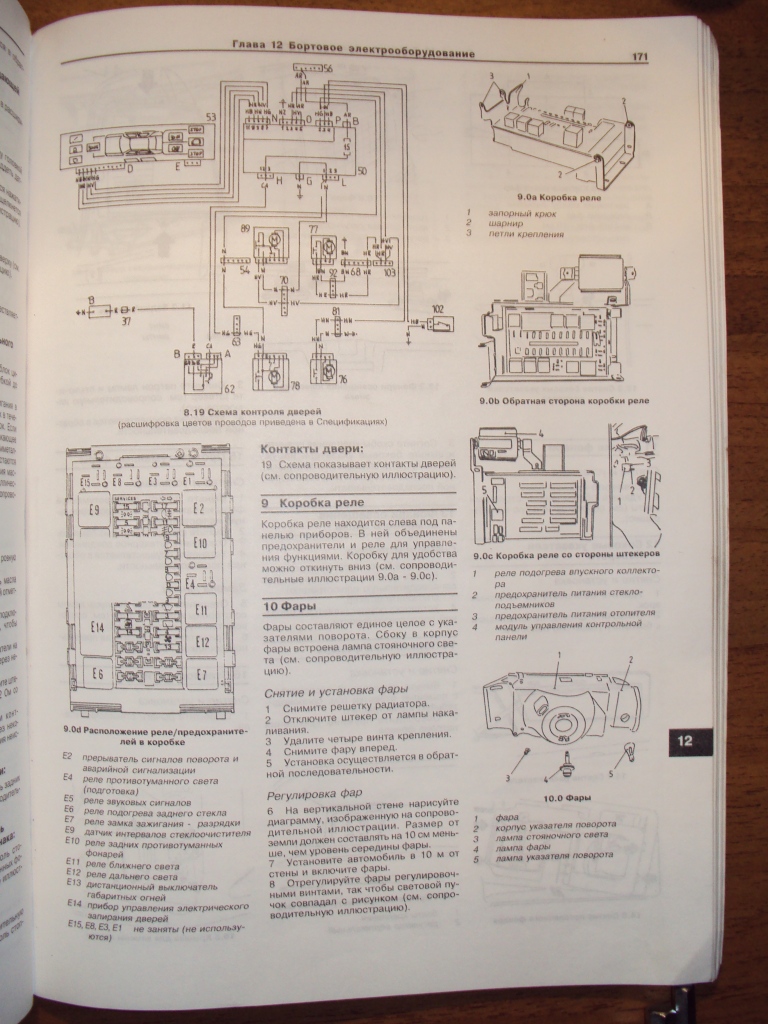

Панель неисправностей- контроль закрытых дверей.
Коробка реле и предохранителей.

Размер:

349.29 KB

Просмотрено:

6021 раз(а)


Описание:

Мотор стеклоочистителя.

Размер:

271 KB

Просмотрено:

3865 раз(а)

Последний раз редактировалось: Хрюкин (Сб Янв 23, 2010 23:43), всего редактировалось 3 раз(а)

Вернуться к началу

Хрюкин
Италоманьячище

Возраст: 54
Знак зодиака: Телец

Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

Добавлено: Сб Янв 23, 2010 21:52 Заголовок сообщения:

схемы


Описание:

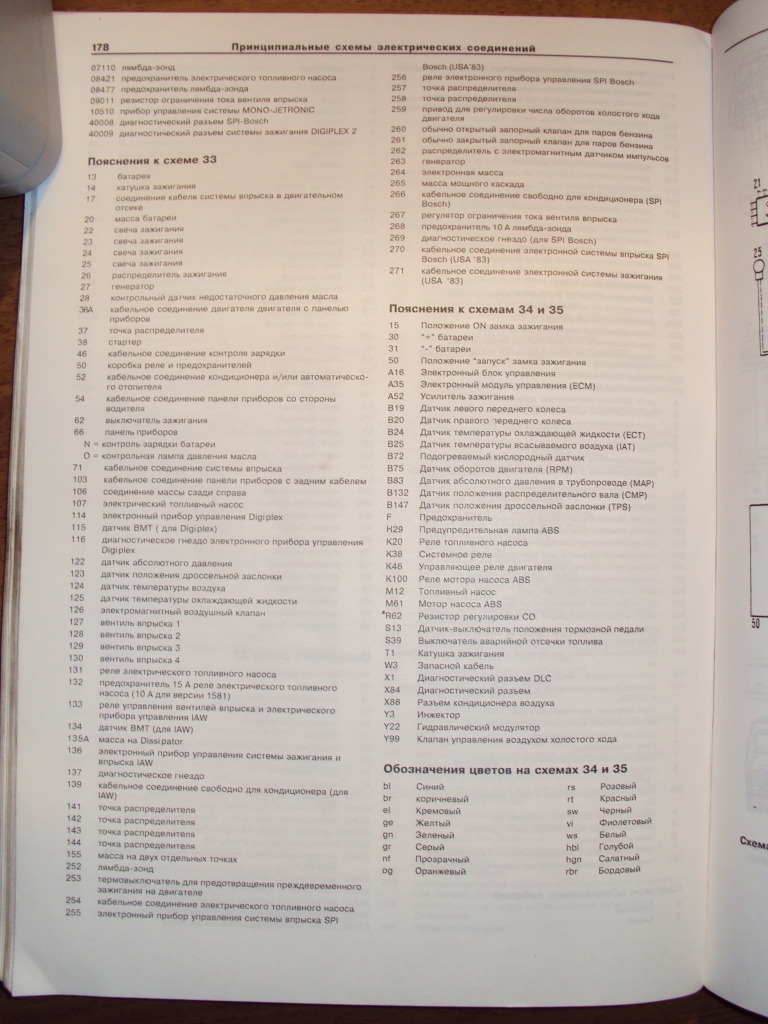

Пояснения и обозначения к схемам.

Размер:

352.46 KB

Просмотрено:

4579 раз(а)


Описание:

Пояснения и обозначения к схемам.

Размер:

348.59 KB

Просмотрено:

4767 раз(а)


Описание:

Пояснения и обозначения к схемам.

Размер:

325.22 KB

Просмотрено:

5628 раз(а)


Описание:

Пояснения и обозначения к схемам.

Размер:

346.34 KB

Просмотрено:

3817 раз(а)


Описание:

Пояснения и обозначения к схемам.

Размер:

317.57 KB

Просмотрено:

3734 раз(а)

Последний раз редактировалось: Хрюкин (Сб Янв 23, 2010 23:48), всего редактировалось 1 раз

Вернуться к началу

Хрюкин
Италоманьячище

Возраст: 54
Знак зодиака: Телец

Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

Добавлено: Сб Янв 23, 2010 21:54 Заголовок сообщения:

схемы


Описание:

Пояснения и обозначения к схемам.

Размер:

333.37 KB

Просмотрено:

3851 раз(а)


Описание:

Стартёр. Зажигание Диджиплекс. Зарядка батареи. Давление моторного масла. Контрольные лампы. Контрольная лампа системы холодного запуска.

Размер:

286.12 KB

Просмотрено:

7114 раз(а)


Описание:

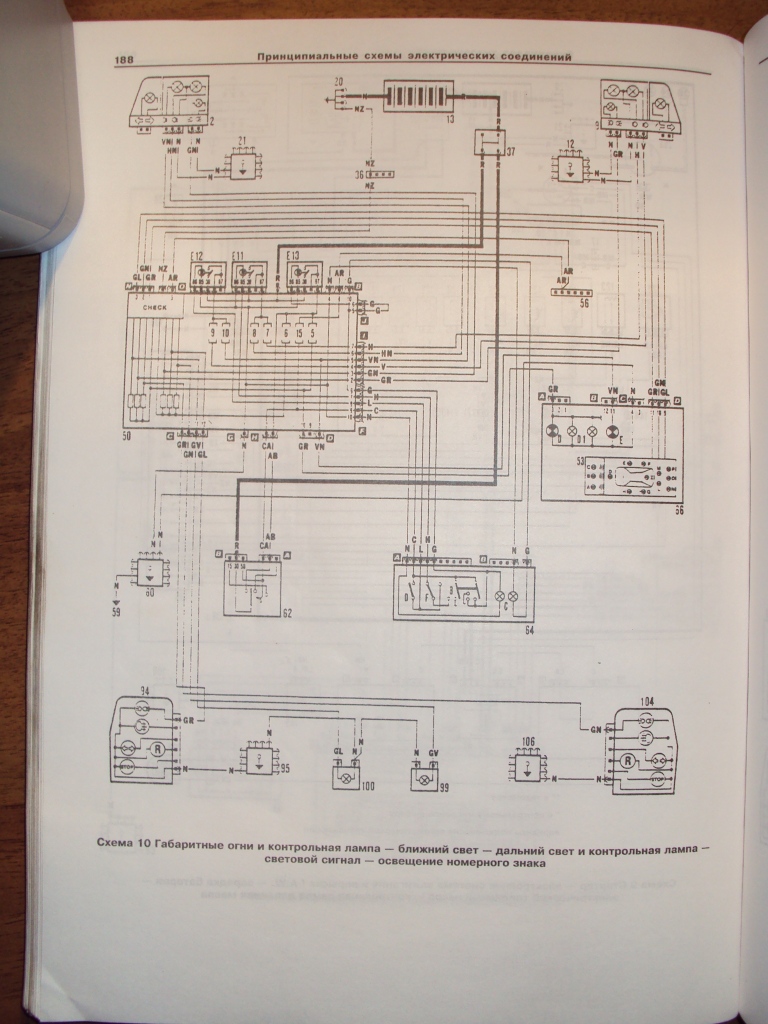

Габаритные огни и контрольная лампа. Ближний свет. Дальний свет и контрольная лампа. Световой сигнал. Освещение номерного знака.

Размер:

291.09 KB

Просмотрено:

4558 раз(а)


Описание:

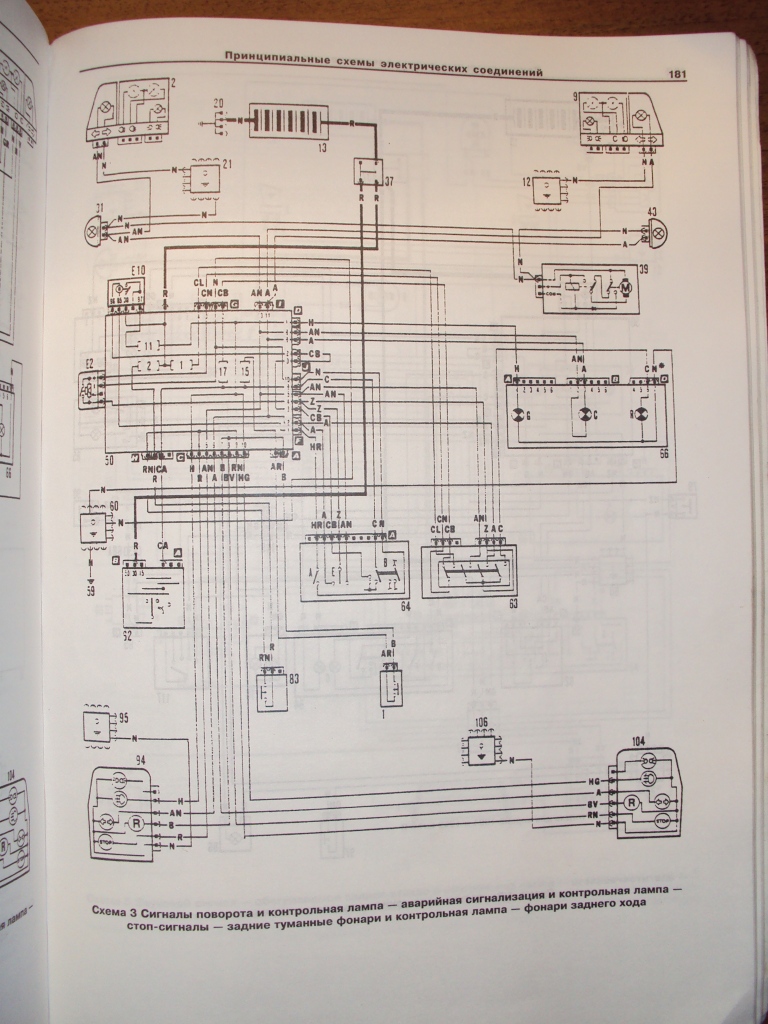

Сигналы поворота и контрольная лампа. Аварийная сигнализация и контрольная лампа. Стоп-сигналы. Задние противотуманки и контрольная лампа. Фонари заднего хода.

Размер:

333.24 KB

Просмотрено:

4147 раз(а)


Описание:

Внутреннее освещение. Подсветка символов.

Размер:

326.27 KB

Просмотрено:

4111 раз(а)

Последний раз редактировалось: Хрюкин (Сб Янв 23, 2010 23:59), всего редактировалось 1 раз

Вернуться к началу

Хрюкин
Италоманьячище

Возраст: 54
Знак зодиака: Телец

Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

Добавлено: Сб Янв 23, 2010 21:56 Заголовок сообщения:

схемы


Описание:

Звуковой сигнал. Обогреваемое заднее стекло и контрольная лампа. Стеклоочиститель. Очиститель заднего стекла. Электронасос стеклоомывателя. Фароочиститель.

Размер:

314.41 KB

Просмотрено:

3744 раз(а)


Описание:

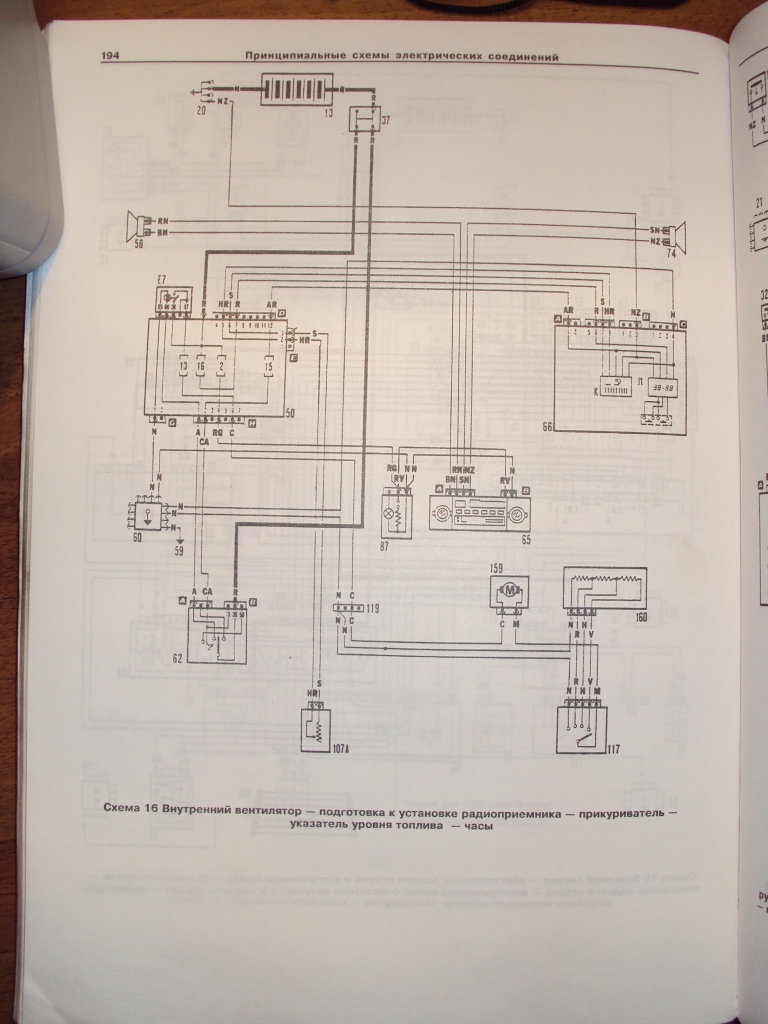

Вентилятор радиатора. Вентилятор печки. Прикуриватель. Приёмник. Контрольная лампа недостатка тормозухи и затянутого ручника. Датчик охлаждающей жидкости. Сигнальная лампа износа тормозных колодок. Датчик топлива. Часы. Тахометр.

Размер:

303.16 KB

Просмотрено:

8641 раз(а)


Описание:

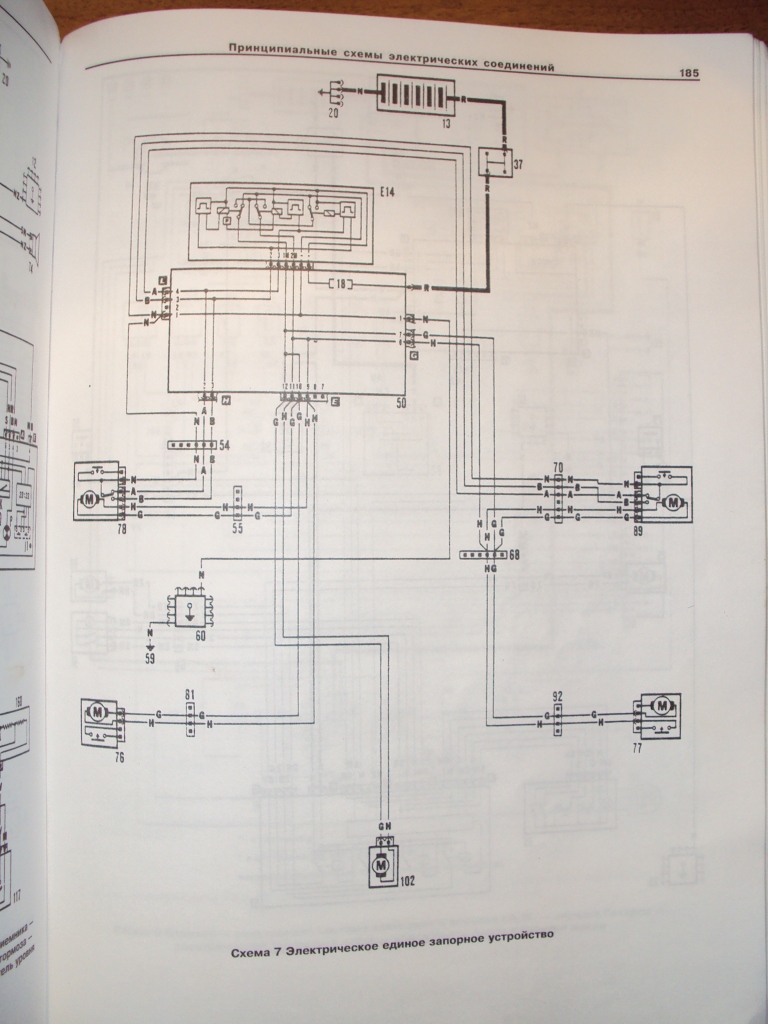

Центральный замок.

Размер:

260.88 KB

Просмотрено:

4187 раз(а)


Описание:

Передние стеклоподъёмники.

Размер:

322.5 KB

Просмотрено:

8542 раз(а)


Описание:

Габаритные огни и контрольная лампа. Ближний свет. Дальний свет и контрольная лампа. Световой сигнал. Освещение номера.

Размер:

301.89 KB

Просмотрено:

3039 раз(а)

Последний раз редактировалось: Хрюкин (Вс Янв 24, 2010 00:09), всего редактировалось 1 раз

Вернуться к началу

Хрюкин
Италоманьячище

Возраст: 54
Знак зодиака: Телец

Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

Добавлено: Сб Янв 23, 2010 21:58 Заголовок сообщения:

схемы


Описание:

Указатели поворотов и контрольная лампа. Аварийная сигнализация. Стоп-сигналы. Фонари заднего хода.

Размер:

313.88 KB

Просмотрено:

3257 раз(а)


Описание:

Передние противотуманки и контрольная лампа. Задние противотуманки и контрольная лампа.

Размер:

301.15 KB

Просмотрено:

3070 раз(а)


Описание:

Освещение салона.

Размер:

320.29 KB

Просмотрено:

2953 раз(а)


Описание:

Подсветка символов. Регулировка яркости подсветки приборов.

Размер:

275.71 KB

Просмотрено:

3394 раз(а)


Описание:

Звуковой сигнал. Обогреваемое заднее стекло и контрольная лампа. Стеклоочиститель. Очиститель заднего стекла. Электрический насос очистителя лобового и заднего стёкол. Омыватель фар.

Размер:

313.67 KB

Просмотрено:

2869 раз(а)

Последний раз редактировалось: Хрюкин (Вс Янв 24, 2010 00:21), всего редактировалось 2 раз(а)

Вернуться к началу

Хрюкин
Италоманьячище

Возраст: 54
Знак зодиака: Телец

Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

Добавлено: Сб Янв 23, 2010 22:02 Заголовок сообщения:

схемы


Описание:

Вентилятор печки. Приёмник. Прикуриватель. Указатель уровня топлива. Часы.

Размер:

269.72 KB

Просмотрено:

3288 раз(а)


Описание:

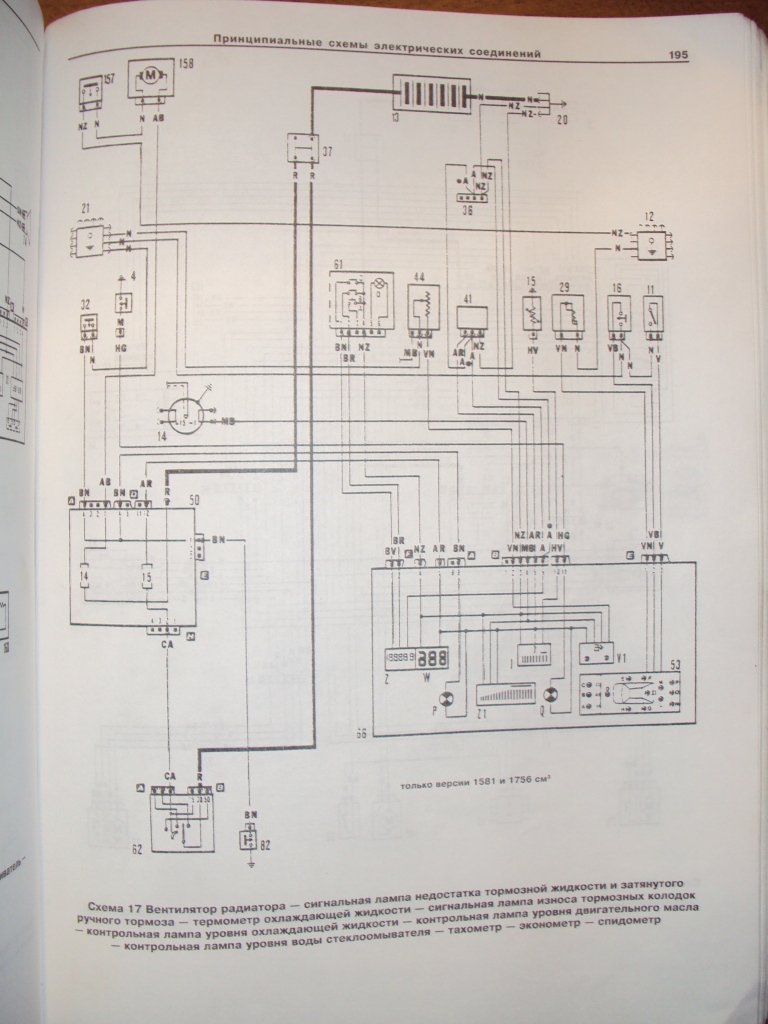

Вентилятор радиатора. Сигнальная лампа недостатка тормозухи и затянутого ручника. Датчик охлаждайки. Сигнальная лампа износа колодок. Контрольная лампа уровня охлаждайки. Контрольная лампа уровня моторного масла. Контрольная лампа уровня воды стеклоомыват

Размер:

286.49 KB

Просмотрено:

3046 раз(а)


Описание:

Центральный замок и сигнальная лампа незакрытой двери. Инфракрасный приёмник центрального замка.

Размер:

302.87 KB

Просмотрено:

2657 раз(а)


Описание:

Электрозеркала с подогревом. Подогрев сиденья водителя.

Размер:

280.38 KB

Просмотрено:

2482 раз(а)


Описание:

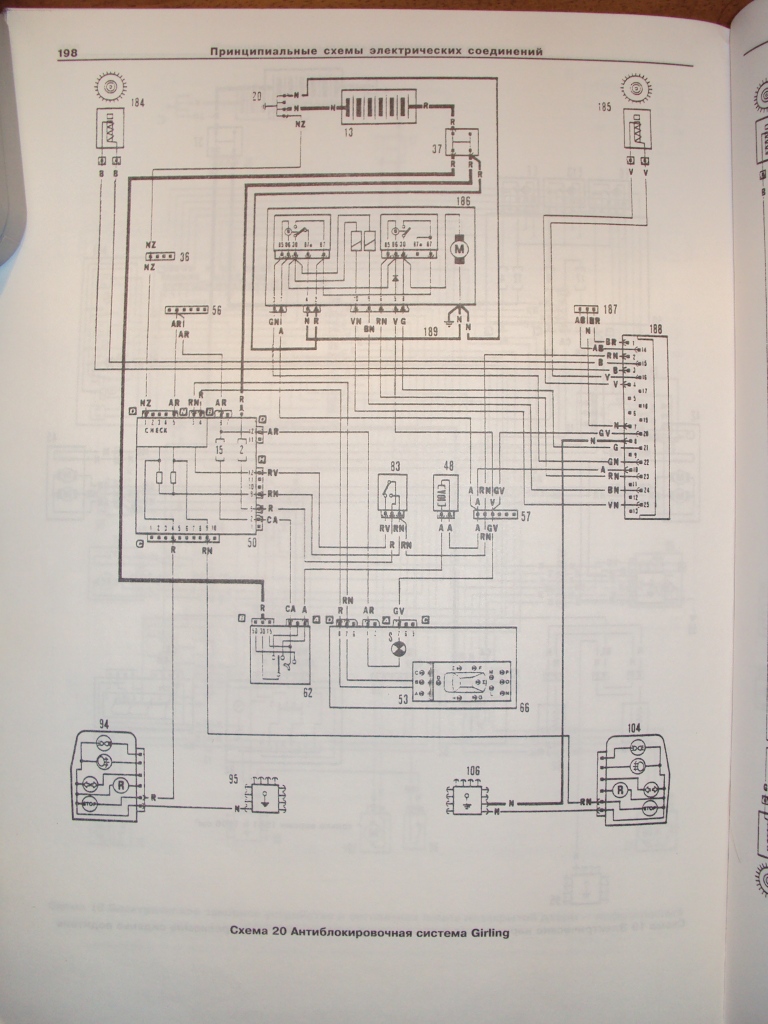

АБС "Гирлинг".

Размер:

288.25 KB

Просмотрено:

2725 раз(а)

Последний раз редактировалось: Хрюкин (Вс Янв 24, 2010 00:34), всего редактировалось 3 раз(а)

Вернуться к началу

Хрюкин
Италоманьячище

Возраст: 54
Знак зодиака: Телец

Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

Добавлено: Сб Янв 23, 2010 22:04 Заголовок сообщения:

схемы


Описание:

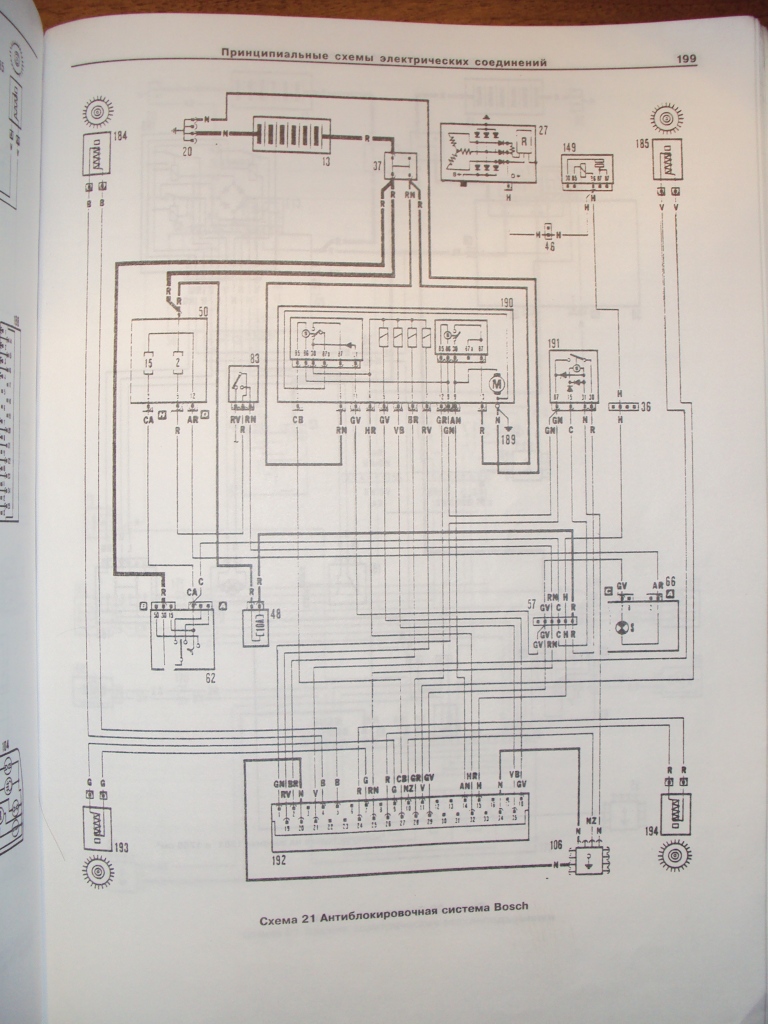

АБС "Бош".

Размер:

307.06 KB

Просмотрено:

2528 раз(а)


Описание:

Электролюк.

Размер:

300.44 KB

Просмотрено:

3150 раз(а)


Описание:

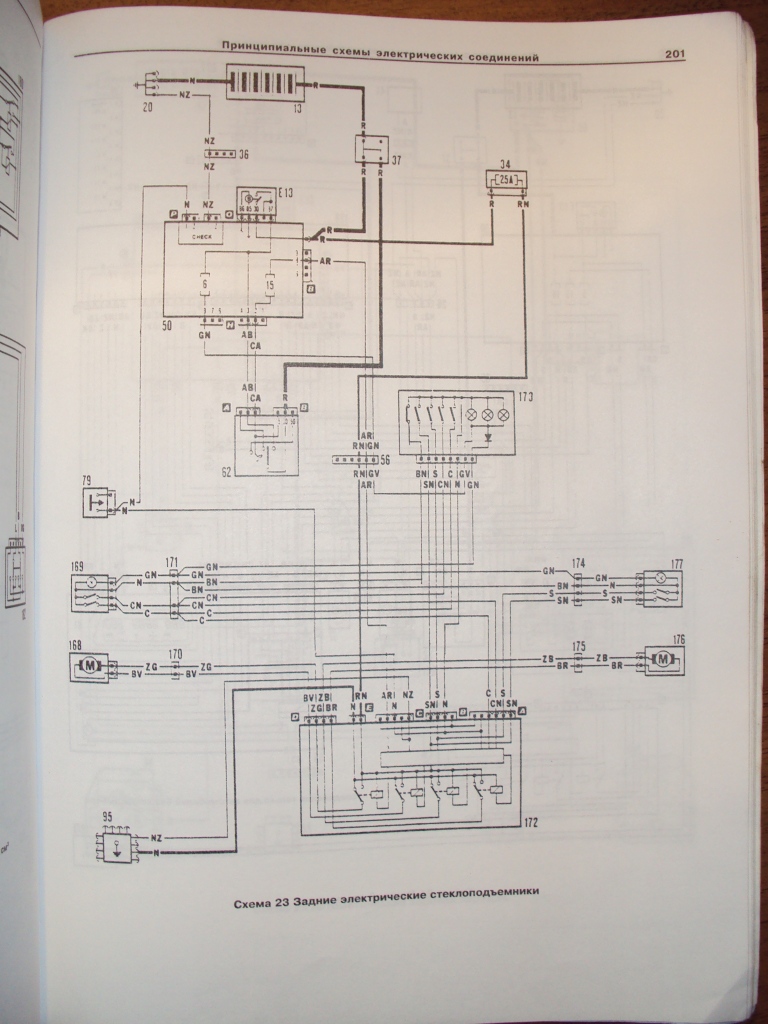

Задние стеклоподёмники.

Размер:

273.91 KB

Просмотрено:

2139 раз(а)


Описание:

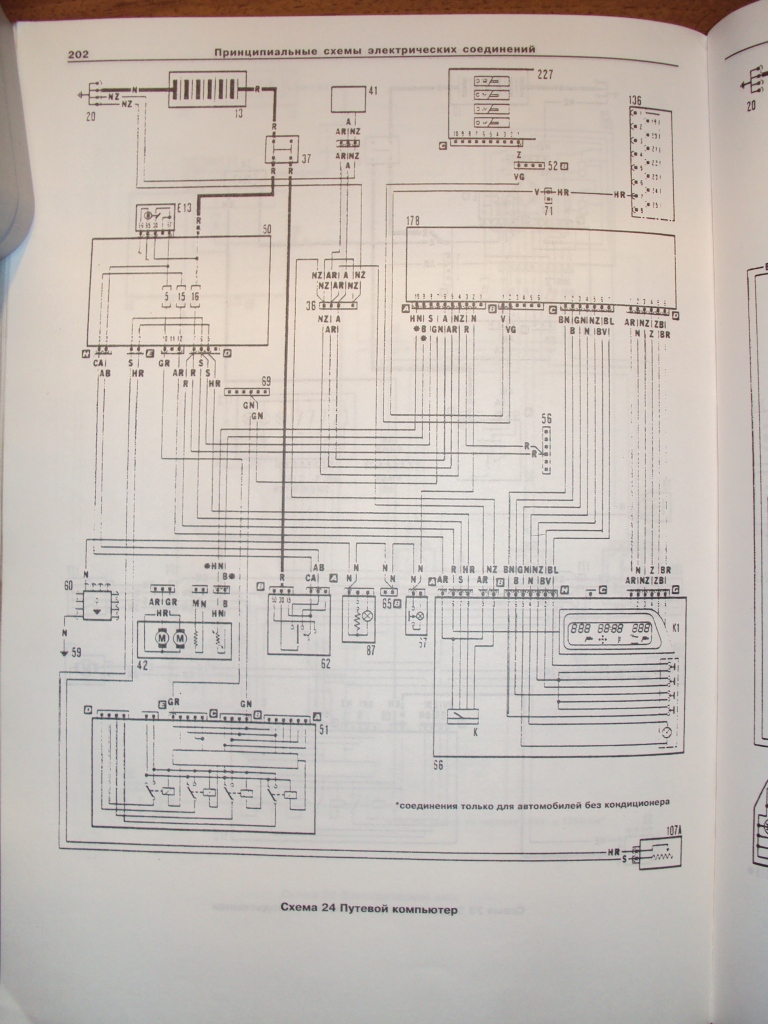

Маршрутный компьютер.

Размер:

316.91 KB

Просмотрено:

2579 раз(а)


Описание:

Автоматическая коробка передач.

Размер:

290.63 KB

Просмотрено:

2103 раз(а)

Последний раз редактировалось: Хрюкин (Вс Янв 24, 2010 00:37), всего редактировалось 1 раз

Вернуться к началу

Хрюкин
Италоманьячище

Возраст: 54
Знак зодиака: Телец

Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

Добавлено: Сб Янв 23, 2010 22:06 Заголовок сообщения:

схемы


Описание:

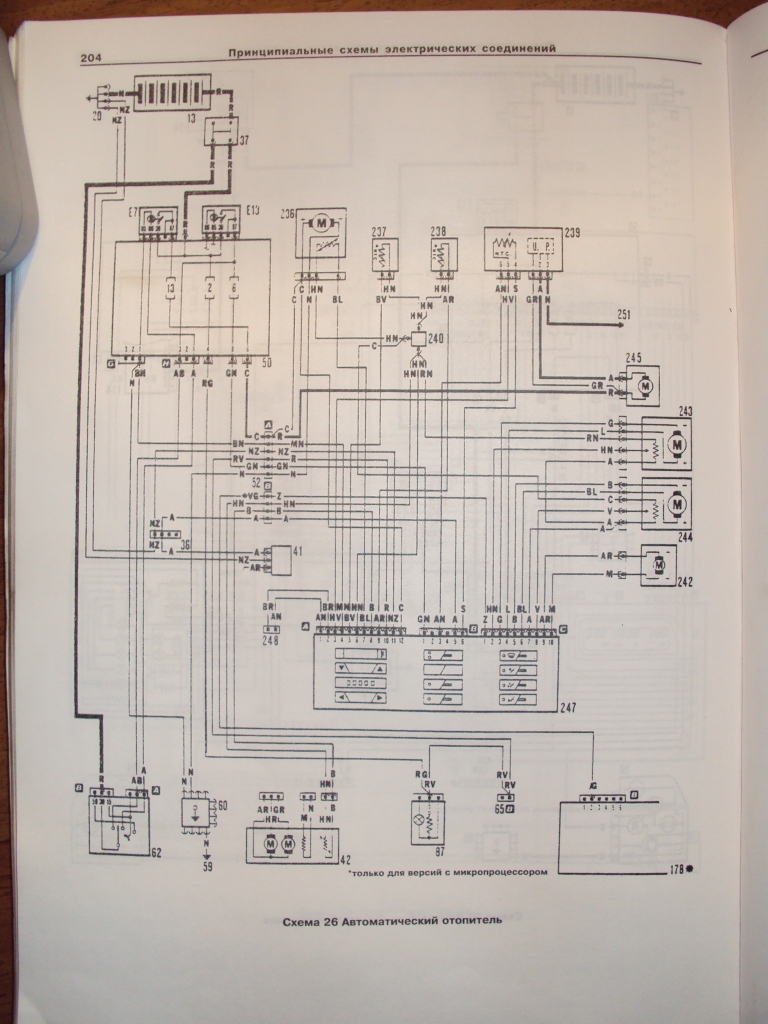

Автоматический отопитель.

Размер:

303.69 KB

Просмотрено:

3007 раз(а)


Описание:

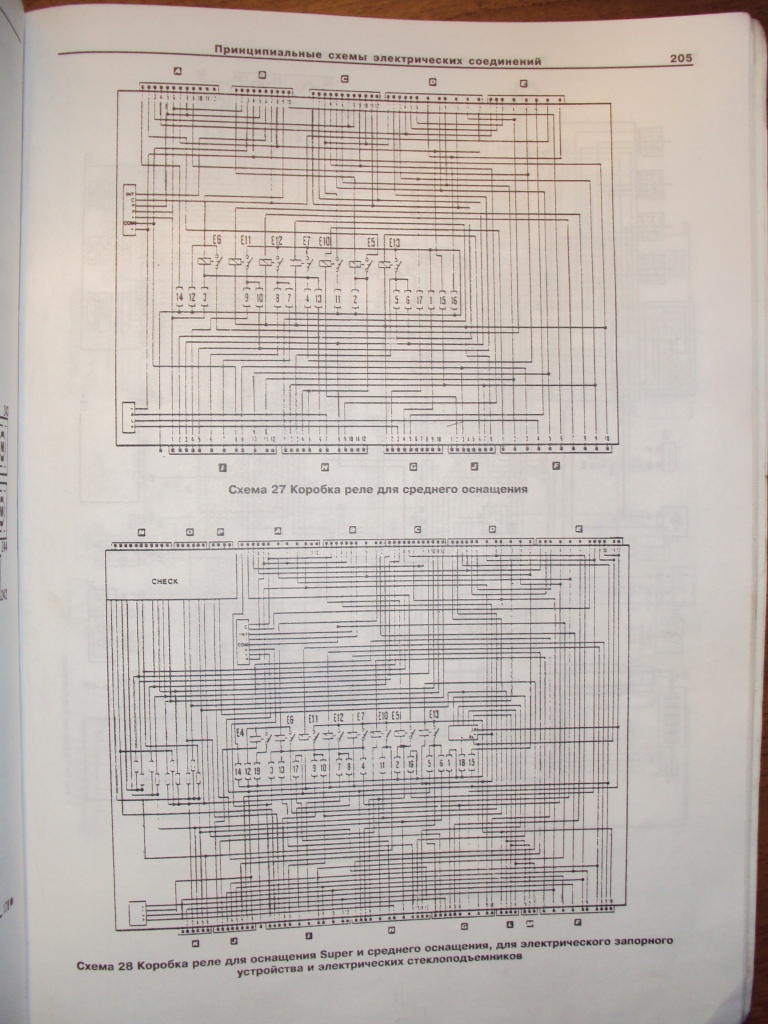

Коробка реле и предохранителей.

Размер:

328.97 KB

Просмотрено:

3106 раз(а)


Описание:

Кондей.

Размер:

315.77 KB

Просмотрено:

2676 раз(а)


Описание:

Кондей.

Размер:

296.58 KB

Просмотрено:

2764 раз(а)


Описание:

Зажигание "Диджиплекс-2". Система впрыска "СПИ-Бош".

Размер:

315.85 KB

Просмотрено:

3851 раз(а)

Последний раз редактировалось: Хрюкин (Вс Янв 24, 2010 00:41), всего редактировалось 1 раз

Вернуться к началу

Хрюкин
Италоманьячище

Возраст: 54
Знак зодиака: Телец

Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

Добавлено: Сб Янв 23, 2010 22:08 Заголовок сообщения:

схемы


Описание:

Система впрыска. Без имени.

Размер:

319.23 KB

Просмотрено:

3234 раз(а)


Описание:

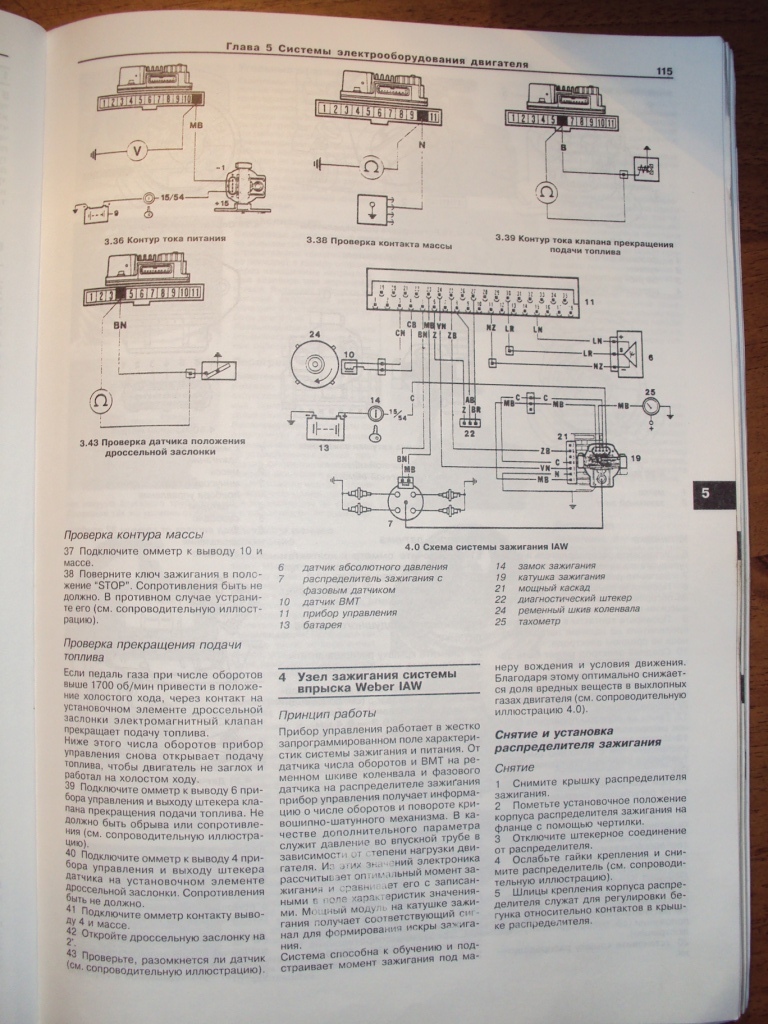

Система зажигания и впрыска "Вебер".

Размер:

308.47 KB

Просмотрено:

4047 раз(а)


Описание:

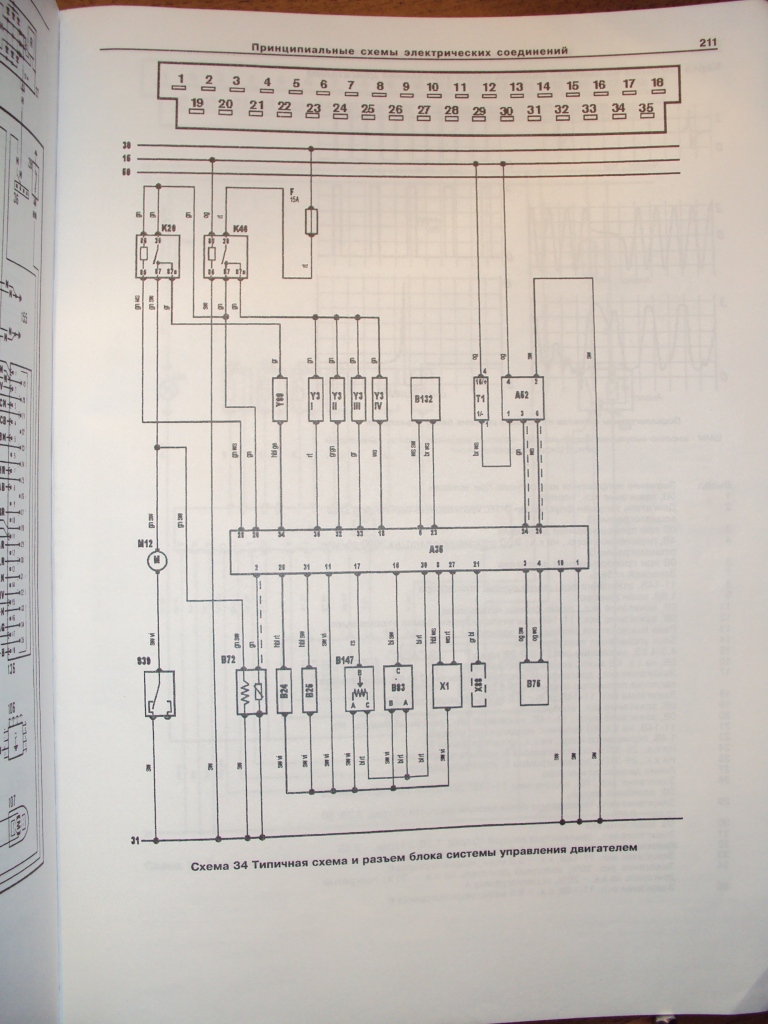

Типовая схема и разъём ЭБУ системы "Вебер".

Размер:

288.59 KB

Просмотрено:

2857 раз(а)


Описание:

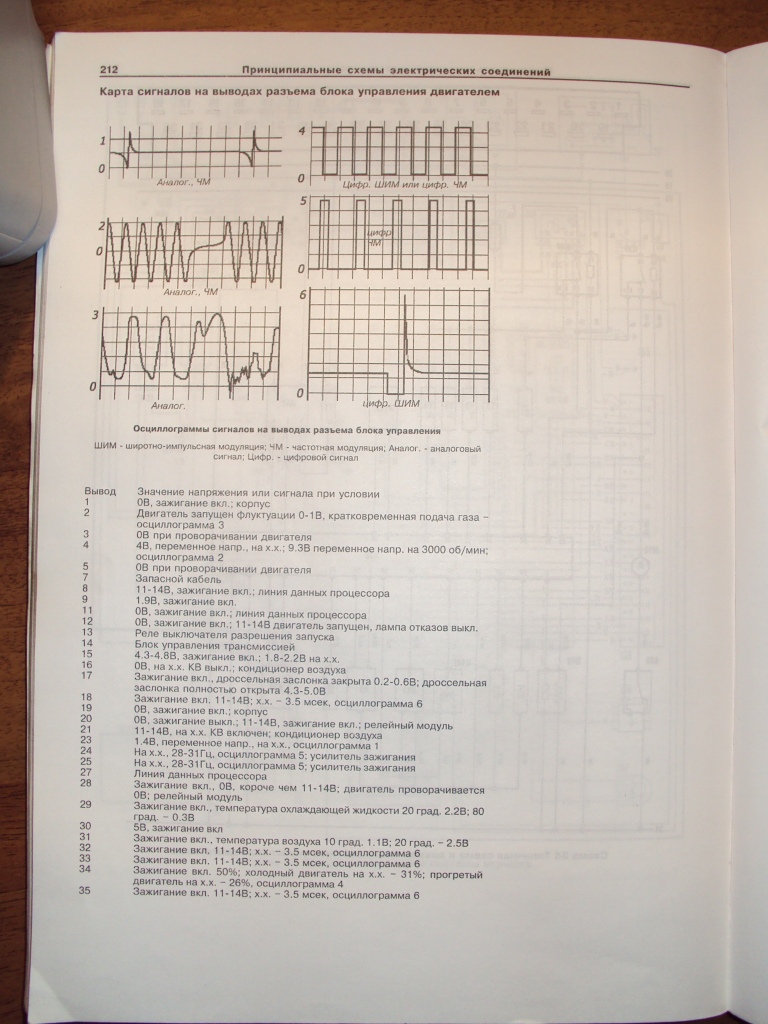

Карта сигналов системы "Вебер".

Размер:

280.78 KB

Просмотрено:

2400 раз(а)


Описание:

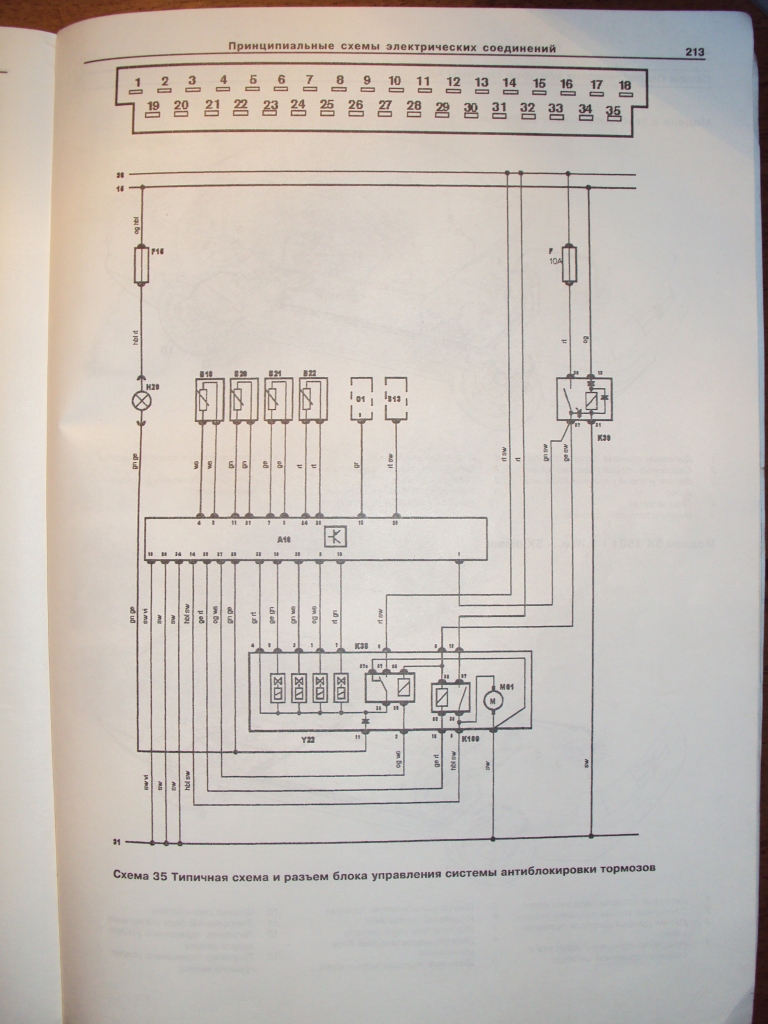

Типовая схема и разъём ЭБУ системы АБС.

Размер:

325.17 KB

Просмотрено:

2324 раз(а)

Вернуться к началу

vitaliys
Италомафиози

Возраст: 43
Знак зодиака: Скорпион

Зарегистрирован: 09.10.2008
Сообщения: 849
Откуда: Деражня

Авто: FIAT Tempra 1.9 D 1994

Добавлено: Пн Янв 25, 2010 16:07 Заголовок сообщения:

Хрюкин а на вот эту штуку есть схемка? меня интересует какого цвета провод куда идет


Описание:

блок управления подсветкойсалона (тот шо под задней сидухой)

Размер:

492.68 KB

Просмотрено:

1988 раз(а)

_________________

Вернуться к началу

Master
Почетный кидала

Возраст: 37
Знак зодиака: Стрелец

Зарегистрирован: 12.10.2006
Сообщения: 7747
Откуда: Киев

Авто: VW Transporter T5 2.5TDI 2007гв,Fiat Tempra 1.9TDs DGT+clima 96г.в(бешеный трактор)

Добавлено: Пн Янв 25, 2010 16:32 Заголовок сообщения:

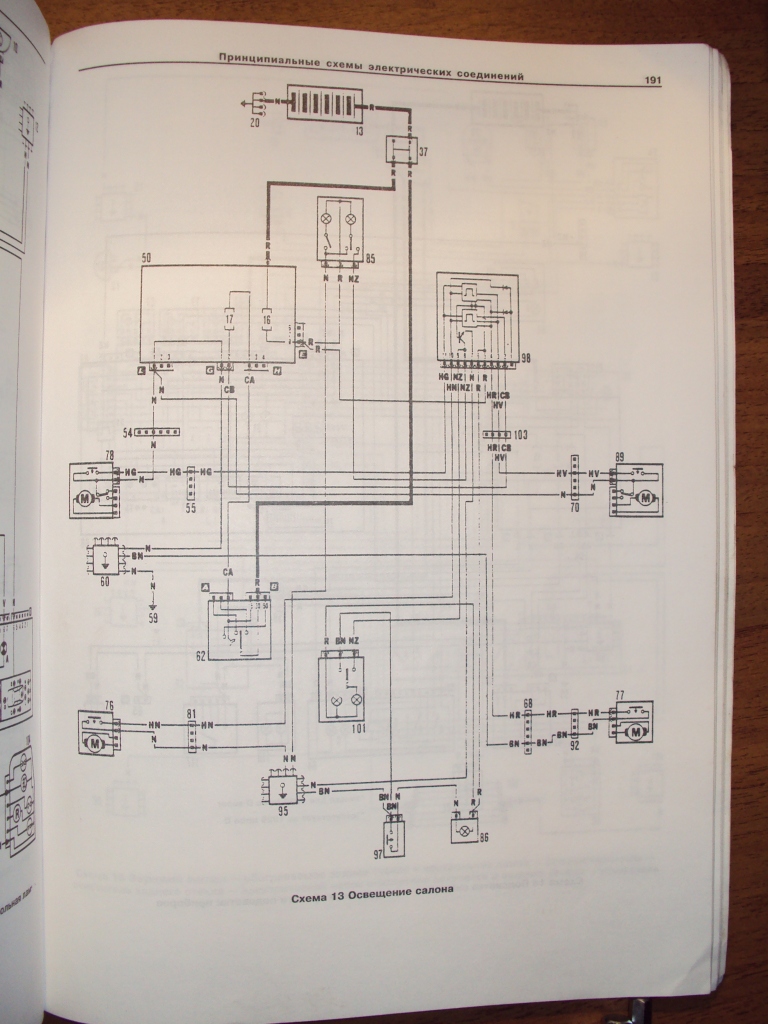

vitaliys DSC00260.JPG Освещение салона. девайс под номером 98 _________________ Безумие-это наш запасной Выход!!!©Street NRG VW Transporter T5 2.5TDI 2007гв(174л.с)(большoй Икарус) Fiat Tempra 1.6 ie=>Fiat Tempra 1.9TDs DGT+clima,96г.в(TURBO трактор) 067 763 30 38

Вернуться к началу

vitaliys
Италомафиози

Возраст: 43
Знак зодиака: Скорпион

Зарегистрирован: 09.10.2008
Сообщения: 849
Откуда: Деражня

Авто: FIAT Tempra 1.9 D 1994

Добавлено: Пн Янв 25, 2010 16:36 Заголовок сообщения:

ага точно и провода там все подписаны и есть розшифровка Master спасибо за наводку Хрюкин большое спасибо за схемы _________________

Вернуться к началу

Хрюкин
Италоманьячище

Возраст: 54
Знак зодиака: Телец

Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

Добавлено: Пн Янв 25, 2010 23:22 Заголовок сообщения:

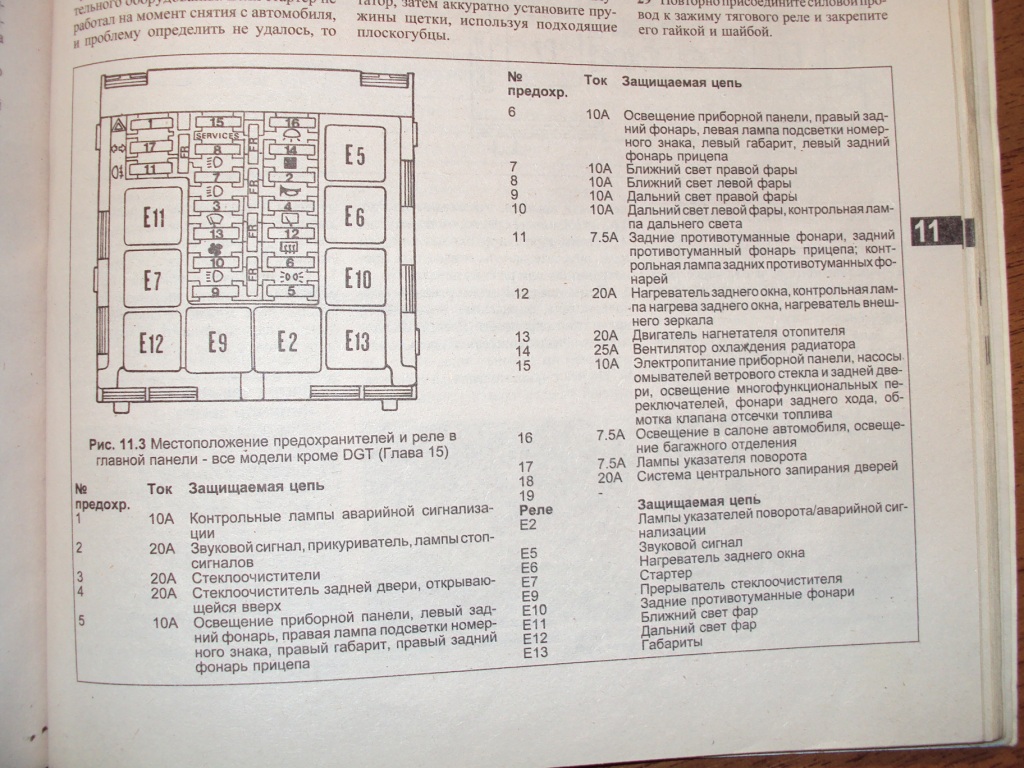

блоки реле и предохранителей разных моделей


Описание:

Размер:

299.12 KB

Просмотрено:

11517 раз(а)


Описание:

Размер:

318.06 KB

Просмотрено:

6313 раз(а)

Вернуться к началу

P'er
Италолюбитель

Возраст: 46
Знак зодиака: Рак

Зарегистрирован: 27.12.2009
Сообщения: 67
Откуда: Староконстантинов Хм. обл.

Авто: Expert(2.0HDI)2004

Добавлено: Ср Янв 27, 2010 13:43 Заголовок сообщения:

Если не тяжело сфоткай обложку, и кто издатель этой книги, хочу себе такую. _________________ ВАЗ-2101(1.3k)--->ЗАЗ Славута(1,2i)--->Fiat Tipo(1.7d)--->Fiat Tempra (1.6i) ----> MeganII(1.4)---->Peugeot Expert(2.0HDI)2004

Вернуться к началу

Показать сообщения:

	Список форумов Український клуб фанів FIAT / CLUB UCRAINO TIFOSO DELLA FIAT -> FIAT Tipo, FIAT Tempra	Часовой пояс: GMT + 3 На страницу 1, 2, 3 След.
Страница 1 из 3

Перейти:

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы не можете присоединять файлы в этом форуме
Вы можете скачивать файлы в этом форуме

З питань розміщення реклами писати на цю адресу
