электрические схемы
На страницу 1, 2, 3  След.

Начать новую тему   Ответить на тему    Список форумов Український клуб фанів FIAT / CLUB UCRAINO TIFOSO DELLA FIAT -> FIAT Tipo, FIAT Tempra
Предыдущая тема :: Следующая тема
Автор Сообщение
Хрюкин
Италоманьячище


Италоманьячище

Возраст: 54
Знак зодиака: Телец
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

СообщениеДобавлено: Сб Янв 23, 2010 21:48    Заголовок сообщения: электрические схемы Ответить с цитатой

схемы


 Описание:
Системы электрооборудования. Спецификации.
 Размер:  343.92 KB
 Просмотрено:  6439 раз(а)




 Описание:
Системы электрооборудования.
Спецификации.
 Размер:  328.04 KB
 Просмотрено:  4170 раз(а)




 Описание:
Система зажигания.
 Размер:  315.75 KB
 Просмотрено:  8328 раз(а)




 Описание:
Система зажигания.
 Размер:  330.8 KB
 Просмотрено:  5677 раз(а)




 Описание:
Система зажигания.
 Размер:  323.52 KB
 Просмотрено:  8818 раз(а)





Последний раз редактировалось: Хрюкин (Сб Янв 23, 2010 23:44), всего редактировалось 2 раз(а)
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Хрюкин
Италоманьячище


Италоманьячище

Возраст: 54
Знак зодиака: Телец
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

СообщениеДобавлено: Сб Янв 23, 2010 21:50    Заголовок сообщения: Ответить с цитатой

схемы


 Описание:
Система зажигания.
 Размер:  335.33 KB
 Просмотрено:  4886 раз(а)




 Описание:
Датчики и панель неисправностей.
 Размер:  327.08 KB
 Просмотрено:  5669 раз(а)




 Описание:
Датчики(описание).
Панель неисправностей- задние противотуманки, стояночный свет, стопы.
 Размер:  340.39 KB
 Просмотрено:  5725 раз(а)




 Описание:
Панель неисправностей- контроль закрытых дверей.
Коробка реле и предохранителей.
 Размер:  349.29 KB
 Просмотрено:  5931 раз(а)




 Описание:
Мотор стеклоочистителя.
 Размер:  271 KB
 Просмотрено:  3794 раз(а)





Последний раз редактировалось: Хрюкин (Сб Янв 23, 2010 23:43), всего редактировалось 3 раз(а)
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Хрюкин
Италоманьячище


Италоманьячище

Возраст: 54
Знак зодиака: Телец
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

СообщениеДобавлено: Сб Янв 23, 2010 21:52    Заголовок сообщения: Ответить с цитатой

схемы


 Описание:
Пояснения и обозначения к схемам.
 Размер:  352.46 KB
 Просмотрено:  4521 раз(а)




 Описание:
Пояснения и обозначения к схемам.
 Размер:  348.59 KB
 Просмотрено:  4692 раз(а)




 Описание:
Пояснения и обозначения к схемам.
 Размер:  325.22 KB
 Просмотрено:  5564 раз(а)




 Описание:
Пояснения и обозначения к схемам.
 Размер:  346.34 KB
 Просмотрено:  3759 раз(а)




 Описание:
Пояснения и обозначения к схемам.
 Размер:  317.57 KB
 Просмотрено:  3678 раз(а)





Последний раз редактировалось: Хрюкин (Сб Янв 23, 2010 23:48), всего редактировалось 1 раз
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Хрюкин
Италоманьячище


Италоманьячище

Возраст: 54
Знак зодиака: Телец
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

СообщениеДобавлено: Сб Янв 23, 2010 21:54    Заголовок сообщения: Ответить с цитатой

схемы


 Описание:
Пояснения и обозначения к схемам.
 Размер:  333.37 KB
 Просмотрено:  3790 раз(а)




 Описание:
Стартёр. Зажигание Диджиплекс. Зарядка батареи. Давление моторного масла. Контрольные лампы. Контрольная лампа системы холодного запуска.
 Размер:  286.12 KB
 Просмотрено:  7020 раз(а)




 Описание:
Габаритные огни и контрольная лампа. Ближний свет. Дальний свет и контрольная лампа. Световой сигнал. Освещение номерного знака.
 Размер:  291.09 KB
 Просмотрено:  4470 раз(а)




 Описание:
Сигналы поворота и контрольная лампа. Аварийная сигнализация и контрольная лампа. Стоп-сигналы. Задние противотуманки и контрольная лампа. Фонари заднего хода.
 Размер:  333.24 KB
 Просмотрено:  4053 раз(а)




 Описание:
Внутреннее освещение. Подсветка символов.
 Размер:  326.27 KB
 Просмотрено:  4030 раз(а)





Последний раз редактировалось: Хрюкин (Сб Янв 23, 2010 23:59), всего редактировалось 1 раз
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Хрюкин
Италоманьячище


Италоманьячище

Возраст: 54
Знак зодиака: Телец
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

СообщениеДобавлено: Сб Янв 23, 2010 21:56    Заголовок сообщения: Ответить с цитатой

схемы


 Описание:
Звуковой сигнал. Обогреваемое заднее стекло и контрольная лампа. Стеклоочиститель. Очиститель заднего стекла. Электронасос стеклоомывателя. Фароочиститель.
 Размер:  314.41 KB
 Просмотрено:  3678 раз(а)




 Описание:
Вентилятор радиатора. Вентилятор печки. Прикуриватель. Приёмник. Контрольная лампа недостатка тормозухи и затянутого ручника. Датчик охлаждающей жидкости. Сигнальная лампа износа тормозных колодок. Датчик топлива. Часы. Тахометр.
 Размер:  303.16 KB
 Просмотрено:  8509 раз(а)




 Описание:
Центральный замок.
 Размер:  260.88 KB
 Просмотрено:  4118 раз(а)




 Описание:
Передние стеклоподъёмники.
 Размер:  322.5 KB
 Просмотрено:  8352 раз(а)




 Описание:
Габаритные огни и контрольная лампа. Ближний свет. Дальний свет и контрольная лампа. Световой сигнал. Освещение номера.
 Размер:  301.89 KB
 Просмотрено:  2987 раз(а)





Последний раз редактировалось: Хрюкин (Вс Янв 24, 2010 00:09), всего редактировалось 1 раз
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Хрюкин
Италоманьячище


Италоманьячище

Возраст: 54
Знак зодиака: Телец
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

СообщениеДобавлено: Сб Янв 23, 2010 21:58    Заголовок сообщения: Ответить с цитатой

схемы


 Описание:
Указатели поворотов и контрольная лампа. Аварийная сигнализация. Стоп-сигналы. Фонари заднего хода.
 Размер:  313.88 KB
 Просмотрено:  3216 раз(а)




 Описание:

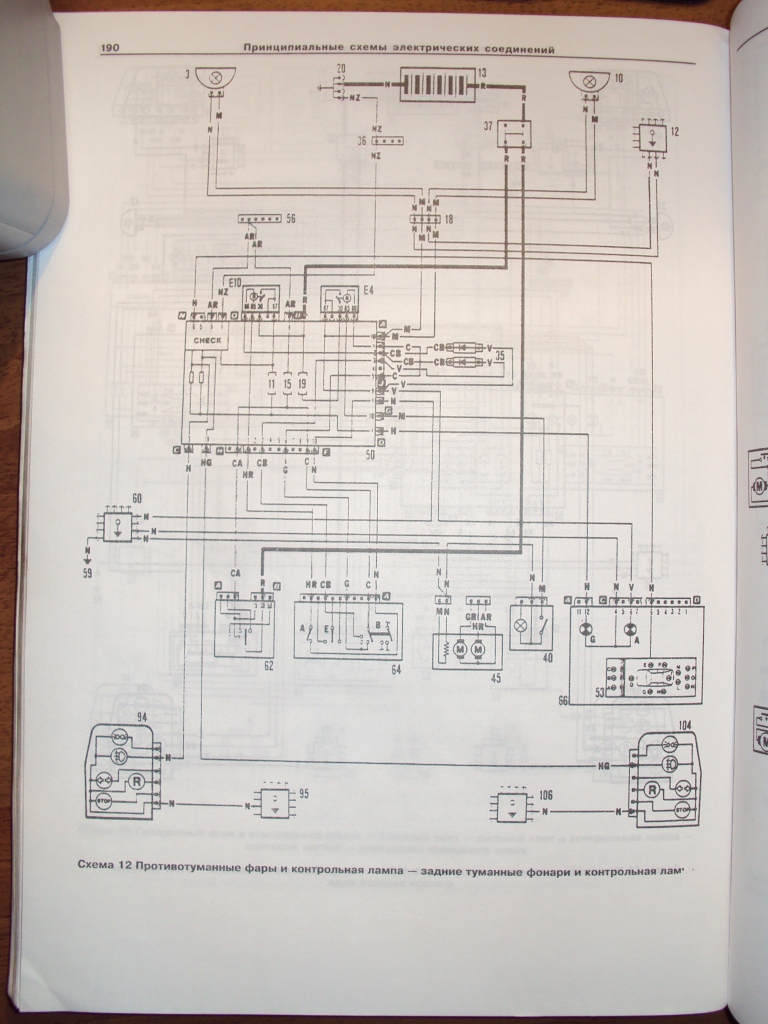

Передние противотуманки и контрольная лампа. Задние противотуманки и контрольная лампа.
 Размер:  301.15 KB
 Просмотрено:  3026 раз(а)




 Описание:
Освещение салона.
 Размер:  320.29 KB
 Просмотрено:  2901 раз(а)




 Описание:

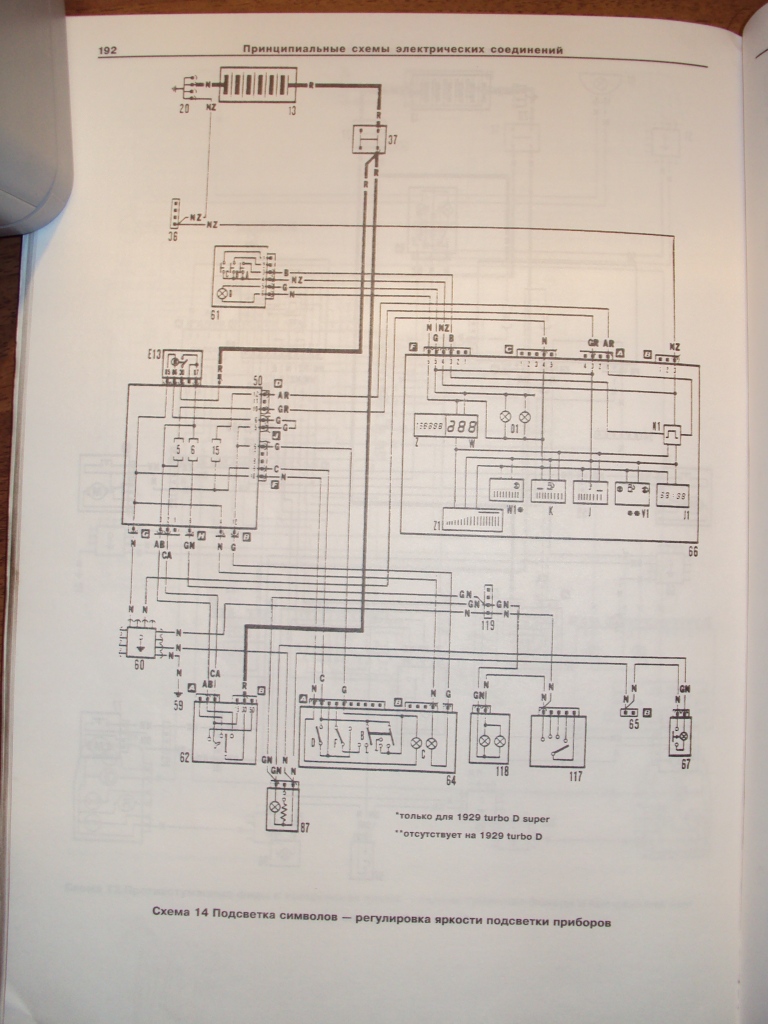

Подсветка символов. Регулировка яркости подсветки приборов.
 Размер:  275.71 KB
 Просмотрено:  3331 раз(а)




 Описание:

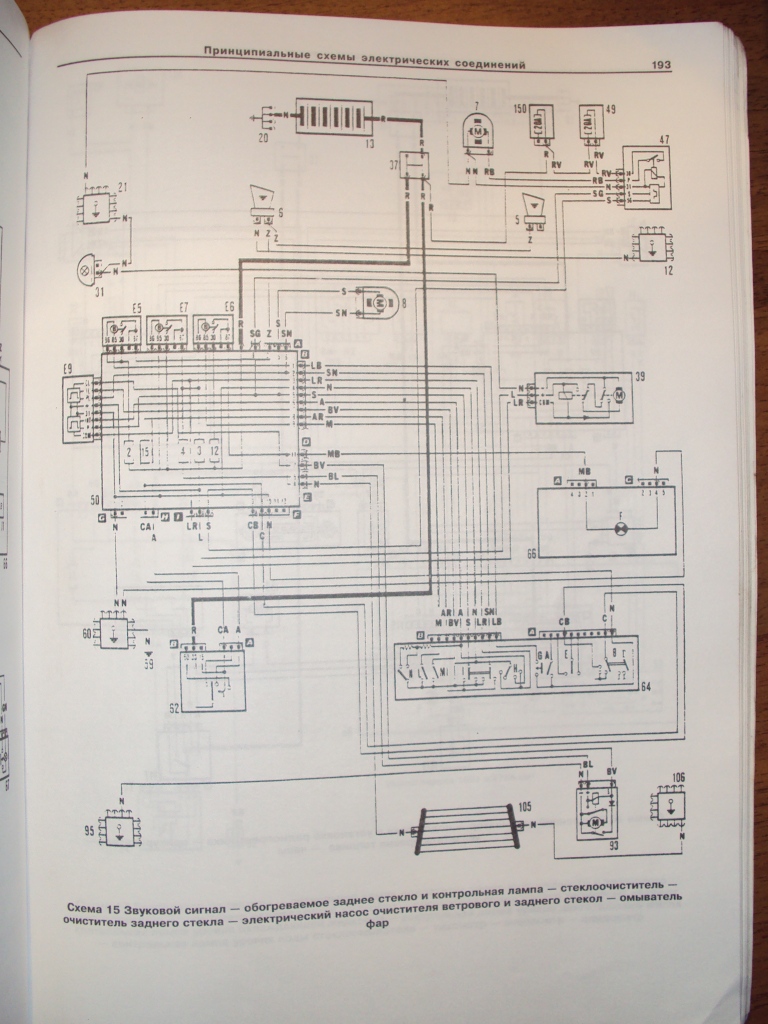

Звуковой сигнал. Обогреваемое заднее стекло и контрольная лампа. Стеклоочиститель. Очиститель заднего стекла. Электрический насос очистителя лобового и заднего стёкол. Омыватель фар.
 Размер:  313.67 KB
 Просмотрено:  2810 раз(а)





Последний раз редактировалось: Хрюкин (Вс Янв 24, 2010 00:21), всего редактировалось 2 раз(а)
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Хрюкин
Италоманьячище


Италоманьячище

Возраст: 54
Знак зодиака: Телец
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

СообщениеДобавлено: Сб Янв 23, 2010 22:02    Заголовок сообщения: Ответить с цитатой

схемы


 Описание:
Вентилятор печки. Приёмник. Прикуриватель. Указатель уровня топлива. Часы.
 Размер:  269.72 KB
 Просмотрено:  3245 раз(а)




 Описание:
Вентилятор радиатора. Сигнальная лампа недостатка тормозухи и затянутого ручника. Датчик охлаждайки. Сигнальная лампа износа колодок. Контрольная лампа уровня охлаждайки. Контрольная лампа уровня моторного масла. Контрольная лампа уровня воды стеклоомыват
 Размер:  286.49 KB
 Просмотрено:  3006 раз(а)




 Описание:
Центральный замок и сигнальная лампа незакрытой двери. Инфракрасный приёмник центрального замка.
 Размер:  302.87 KB
 Просмотрено:  2601 раз(а)




 Описание:
Электрозеркала с подогревом. Подогрев сиденья водителя.
 Размер:  280.38 KB
 Просмотрено:  2434 раз(а)




 Описание:
АБС "Гирлинг".
 Размер:  288.25 KB
 Просмотрено:  2677 раз(а)





Последний раз редактировалось: Хрюкин (Вс Янв 24, 2010 00:34), всего редактировалось 3 раз(а)
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Хрюкин
Италоманьячище


Италоманьячище

Возраст: 54
Знак зодиака: Телец
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

СообщениеДобавлено: Сб Янв 23, 2010 22:04    Заголовок сообщения: Ответить с цитатой

схемы


 Описание:
АБС "Бош".
 Размер:  307.06 KB
 Просмотрено:  2483 раз(а)




 Описание:
Электролюк.
 Размер:  300.44 KB
 Просмотрено:  2991 раз(а)




 Описание:
Задние стеклоподёмники.
 Размер:  273.91 KB
 Просмотрено:  2102 раз(а)




 Описание:
Маршрутный компьютер.
 Размер:  316.91 KB
 Просмотрено:  2539 раз(а)




 Описание:
Автоматическая коробка передач.
 Размер:  290.63 KB
 Просмотрено:  2067 раз(а)





Последний раз редактировалось: Хрюкин (Вс Янв 24, 2010 00:37), всего редактировалось 1 раз
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Хрюкин
Италоманьячище


Италоманьячище

Возраст: 54
Знак зодиака: Телец
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

СообщениеДобавлено: Сб Янв 23, 2010 22:06    Заголовок сообщения: Ответить с цитатой

схемы


 Описание:
Автоматический отопитель.
 Размер:  303.69 KB
 Просмотрено:  2965 раз(а)




 Описание:
Коробка реле и предохранителей.
 Размер:  328.97 KB
 Просмотрено:  3057 раз(а)




 Описание:
Кондей.
 Размер:  315.77 KB
 Просмотрено:  2623 раз(а)




 Описание:
Кондей.
 Размер:  296.58 KB
 Просмотрено:  2708 раз(а)




 Описание:
Зажигание "Диджиплекс-2". Система впрыска "СПИ-Бош".
 Размер:  315.85 KB
 Просмотрено:  3796 раз(а)





Последний раз редактировалось: Хрюкин (Вс Янв 24, 2010 00:41), всего редактировалось 1 раз
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Хрюкин
Италоманьячище


Италоманьячище

Возраст: 54
Знак зодиака: Телец
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

СообщениеДобавлено: Сб Янв 23, 2010 22:08    Заголовок сообщения: Ответить с цитатой

схемы


 Описание:
Система впрыска. Без имени.
 Размер:  319.23 KB
 Просмотрено:  3175 раз(а)




 Описание:
Система зажигания и впрыска "Вебер".
 Размер:  308.47 KB
 Просмотрено:  3983 раз(а)




 Описание:
Типовая схема и разъём ЭБУ системы "Вебер".
 Размер:  288.59 KB
 Просмотрено:  2804 раз(а)




 Описание:
Карта сигналов системы "Вебер".
 Размер:  280.78 KB
 Просмотрено:  2357 раз(а)




 Описание:
Типовая схема и разъём ЭБУ системы АБС.
 Размер:  325.17 KB
 Просмотрено:  2285 раз(а)



Вернуться к началу
Посмотреть профиль Отправить личное сообщение
vitaliys
Италомафиози


Италомафиози

Возраст: 43
Знак зодиака: Скорпион
Зарегистрирован: 09.10.2008
Сообщения: 849
Откуда: Деражня

Авто: FIAT Tempra 1.9 D 1994

СообщениеДобавлено: Пн Янв 25, 2010 16:07    Заголовок сообщения: Ответить с цитатой

Хрюкин а на вот эту штуку есть схемка? меня интересует какого цвета провод куда идет


 Описание:
блок управления подсветкойсалона (тот шо под задней сидухой)
 Размер:  492.68 KB
 Просмотрено:  1951 раз(а)




_________________
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Master
Почетный кидала



Возраст: 36
Знак зодиака: Стрелец
Зарегистрирован: 12.10.2006
Сообщения: 7747
Откуда: Киев

Авто: VW Transporter T5 2.5TDI 2007гв,Fiat Tempra 1.9TDs DGT+clima 96г.в(бешеный трактор)

СообщениеДобавлено: Пн Янв 25, 2010 16:32    Заголовок сообщения: Ответить с цитатой

vitaliys
DSC00260.JPG Освещение салона.
девайс под номером 98

_________________
Безумие-это наш запасной Выход!!!©Street NRG
VW Transporter T5 2.5TDI 2007гв(174л.с)(большoй Икарус)
Fiat Tempra 1.6 ie=>Fiat Tempra 1.9TDs DGT+clima,96г.в(TURBO трактор)
067 763 30 38
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
vitaliys
Италомафиози


Италомафиози

Возраст: 43
Знак зодиака: Скорпион
Зарегистрирован: 09.10.2008
Сообщения: 849
Откуда: Деражня

Авто: FIAT Tempra 1.9 D 1994

СообщениеДобавлено: Пн Янв 25, 2010 16:36    Заголовок сообщения: Ответить с цитатой

ага точно и провода там все подписаны и есть розшифровка
Master спасибо за наводку Very Happy
Хрюкин большое спасибо за схемы plus Respekt

_________________
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Хрюкин
Италоманьячище


Италоманьячище

Возраст: 54
Знак зодиака: Телец
Зарегистрирован: 21.03.2009
Сообщения: 2975
Откуда: Россия, Нижний Новгород, Автозавод

Авто: SATURN VUE 2.2

СообщениеДобавлено: Пн Янв 25, 2010 23:22    Заголовок сообщения: Ответить с цитатой

блоки реле и предохранителей разных моделей


 Описание:
 Размер:  299.12 KB
 Просмотрено:  11438 раз(а)




 Описание:
 Размер:  318.06 KB
 Просмотрено:  6239 раз(а)



Вернуться к началу
Посмотреть профиль Отправить личное сообщение
P'er
Италолюбитель


Италолюбитель

Возраст: 46
Знак зодиака: Рак
Зарегистрирован: 27.12.2009
Сообщения: 67
Откуда: Староконстантинов Хм. обл.

Авто: Expert(2.0HDI)2004

СообщениеДобавлено: Ср Янв 27, 2010 13:43    Заголовок сообщения: Ответить с цитатой

Если не тяжело сфоткай обложку, и кто издатель этой книги, хочу себе такую.
_________________
ВАЗ-2101(1.3k)--->ЗАЗ Славута(1,2i)--->Fiat Tipo(1.7d)--->Fiat Tempra (1.6i) ----> MeganII(1.4)---->Peugeot Expert(2.0HDI)2004
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Показать сообщения:
Начать новую тему   Ответить на тему    Список форумов Український клуб фанів FIAT / CLUB UCRAINO TIFOSO DELLA FIAT -> FIAT Tipo, FIAT Tempra Часовой пояс: GMT + 3
На страницу 1, 2, 3  След.
Страница 1 из 3


Перейти:
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы не можете присоединять файлы в этом форуме
Вы можете скачивать файлы в этом форуме






Powered by phpBB © 2001, 2005 phpBB Group
З питань розміщення реклами писати на цю адресу
